 Tytuł: Re: Wycinarka laserowa CNC Home Made
PostNapisane: czwartek, 1 stycznia 2015, 20:40
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 18 listopada 2014, 18:32
Posty: 296
Wiek: 44
Lokalizacja: Poznań
bramka nr1

_________________
Pozdrawiam Mikrus vel Robert
popylacz na bandicie


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Wycinarka laserowa CNC Home Made
PostNapisane: czwartek, 1 stycznia 2015, 20:47
Offline
Moderator
Avatar użytkownika

Dołączył(a): czwartek, 12 kwietnia 2012, 10:46
Posty: 5441
Wiek: 42
Lokalizacja: Kraków
4

_________________
pozdrawiam
Hubert
https://www.banggood.com/?p=WQ230911983820130156


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Wycinarka laserowa CNC Home Made
PostNapisane: czwartek, 1 stycznia 2015, 21:48
Zapomniałem dodać, że sterować tym będzie Asus Eee Box B202, bo taki mam, i się kurzy :D


Góra


 Tytuł: Re: Wycinarka laserowa CNC Home Made
PostNapisane: piątek, 2 stycznia 2015, 21:17
Offline
modelarz
Avatar użytkownika

Dołączył(a): poniedziałek, 19 marca 2012, 11:26
Posty: 1552
Wiek: 56
Lokalizacja: Peterborough, UK
Ten Asusik spoko, będziesz miał fajny zestawik z możliwością przenoszenia :)

_________________
Pozdrawiam
RobUk
HyperBipe 900, AMBeR III "Experience", Spitfire MKIIb, Sbach342, White Sheep 480 Quad, RoboFlat 270, AOKFly 230, Realacc 210
"Nie ważne jak zaczynasz, ważne jak ... kończysz ..." 3W Kasta


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Wycinarka laserowa CNC Home Made
PostNapisane: sobota, 3 stycznia 2015, 10:35
Aby nie zaśmiecać tematu Szymona, napiszę tutaj swoje "żale" :mrgreen:
Podziwiam wszystkich tych, którzy mają ukierunkowane plany działania... Ja, zanim się do czegoś zabiorę, to podchodzę do "tematu" jak przysłowiowy "pies do jeża" :lol:
Tak jest i z planami budowy "czegoś CNC"... Był pomysł na reprap-a, ale "spadł z listy", bo obawiam się, ze nie poradzę sobie z projektowaniem 3D, a drukować dla drukowania z gotowych projektów mija się raczej z celem... :x
Następnie projekt z tego tematu, czyli ploter laserowy... i znowu problemy, które mnie skutecznie zniechęciły, bo przy posiadanych "zasobach finansowych" nie będzie to działać tak, jak bym tego oczekiwał :nieufny:
Teraz przekształciło się to w ogólnie "ploter CNC" do czegokolwiek... no właśnie: do czego :roll: I ponownie wątpliwości, które mnie skutecznie zniechęcają (:)

Czy coś ze mną jest "nie tak" :o

Teraz pojawił się temat Szymona, i ponownie mam "zachciankę", ale tym razem na "frezarkę CNC" :lol:

I ponownie "kopanie w internecie" w poszukiwaniu "tej jedynej, wymarzonej konstrukcji do skopiowania"... :mrgreen:

Pewnie był by mniejszy problem, gdybym posiadał jakiekolwiek "zaplecze maszynowe", a nie tylko wiertarkę i ręczną piłkę do drewna :lol:


Góra


 Tytuł: Re: Wycinarka laserowa CNC Home Made
PostNapisane: sobota, 3 stycznia 2015, 11:22
Offline
modelarz
Avatar użytkownika

Dołączył(a): poniedziałek, 19 marca 2012, 11:26
Posty: 1552
Wiek: 56
Lokalizacja: Peterborough, UK
Możesz sobie np wyrysowywać na piankach ładne detale, linie, ozdoby :)
Oczywiście nie tylko, możesz także rozwinąć produkcję Wizytówek Laserowych ... jedyne w swoim rodzaju :):):):) :):):):)

_________________
Pozdrawiam
RobUk
HyperBipe 900, AMBeR III "Experience", Spitfire MKIIb, Sbach342, White Sheep 480 Quad, RoboFlat 270, AOKFly 230, Realacc 210
"Nie ważne jak zaczynasz, ważne jak ... kończysz ..." 3W Kasta


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Wycinarka laserowa CNC Home Made
PostNapisane: sobota, 3 stycznia 2015, 11:36
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 18 listopada 2014, 18:32
Posty: 296
Wiek: 44
Lokalizacja: Poznań
[quote="Artu"]

Czy coś ze mną jest "nie tak" :o

kryzys wieku średniego (:)
mnie tez too dopadło bo już ze 3 razy swoje cnc przerabiam :lol:

_________________
Pozdrawiam Mikrus vel Robert
popylacz na bandicie


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Wycinarka laserowa CNC Home Made
PostNapisane: sobota, 3 stycznia 2015, 12:39
Online
Moderator
Avatar użytkownika

Dołączył(a): sobota, 20 marca 2010, 17:47
Posty: 6142
Wiek: 49
Lokalizacja: Józefów (ten koło Błonia)
oj, oj tam chopy.
Trzeba jakieś ryzyko ponieść. Zrobić sztywna lekką konstrukcję, nawet na początek z płyt meblowych o zastosowaniu uniwersalnym. Co to za problem zrobić mocowanie umożliwiające zamontowanie lasera czy wrzeciona. Rozumiem, że wszystkie pomysły na naszym forum mają na celu obróbkę styropodobnych i drewnianych elementów do modeli. W grę wchodzi balsa, balso-sklejka itp. czasem jakiś laminacik dla budowniczych tych lubiących wielowirnikowce.
Konieczna jest ruchoma oś "z". Ja przyjmuję stół roboczy umożliwiający położenie całej formatki balsosklejki czyli minimum 1000x500 z lekkim naddatkiem na mechanizm.
Oś "Z" no tu jest kłopot bo zawsze chce się więcej ale...
Poszukajcie co macie na rynku jeśli chodzi o frezy to te małe średnice to będą miały długość roboczą około 20mm a mocowanie albo fi 6mm albo 3mm (ewentualnie 3.175mm).
Obstawiam skok osi "Z" na jakieś 30 - 70 mm to spokojnie wystarczy. Frezy wcale nie będą dłuższe bo jeśli mnie pamięć nie myli to część robocza 10 - 20 mm, a trzonek to około 40- 60mm który wchodzi we wrzeciono.

Laser "nie tnący" tez ma "zarąbiaste" zastosowanie choćby wypalenie sobie linii na balsie po której będzie się cięło skalpelem, można nawet wypalić sobie głębszy rowek by skalpel lepiej szedł.

Materiał który będziemy obrabiać wcale nie jest jakoś masakrycznie twardy więc i konstrukcja nie musi być super wytrzymała. Dokładność jaka potrzebna?
No powiedzmy do 0,1 mm ale to i tak jest bardziej precyzyjnie niż jesteśmy w stanie odrysować.
I kolejna sprawa prędkość obróbki tu też się nie spodziewajcie jakichś kosmicznych prędkości dla freza 1mm 20mm/s jest raczej nieosiągalne bo trzaśnie.
CNC ma pomóc zrobić, a nie zrobić za nas :mrgreen: :idea:

_________________
Pozdrawiam Adam


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Wycinarka laserowa CNC Home Made
PostNapisane: sobota, 3 stycznia 2015, 14:36
Osa napisał(a):
Trzeba jakieś ryzyko ponieść. Zrobić sztywna lekką konstrukcję, nawet na początek z płyt meblowych...

Na przykład coś takiego :roll: Frezarka z "dobudowanym" reprap-em :roll: :mrgreen:

Obrazek Obrazek

Sama frezarka, to MV4 microcarve:

Obrazek


Góra


 Tytuł: Re: Wycinarka laserowa CNC Home Made
PostNapisane: sobota, 3 stycznia 2015, 16:43
Offline
modelarz
Avatar użytkownika

Dołączył(a): poniedziałek, 19 marca 2012, 11:26
Posty: 1552
Wiek: 56
Lokalizacja: Peterborough, UK
Ta ostatnia wygląda całkiem fajnie a przede wszystkim dość solidnie. Do niewielkich elementów powinna być w sam raz.

_________________
Pozdrawiam
RobUk
HyperBipe 900, AMBeR III "Experience", Spitfire MKIIb, Sbach342, White Sheep 480 Quad, RoboFlat 270, AOKFly 230, Realacc 210
"Nie ważne jak zaczynasz, ważne jak ... kończysz ..." 3W Kasta


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Wycinarka laserowa CNC Home Made
PostNapisane: sobota, 3 stycznia 2015, 17:20
Online
Moderator
Avatar użytkownika

Dołączył(a): sobota, 20 marca 2010, 17:47
Posty: 6142
Wiek: 49
Lokalizacja: Józefów (ten koło Błonia)
Mnie urzekł w jednym ze zdjęć zadajnik pozyskany z pada od konsoli do gier

_________________
Pozdrawiam Adam


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Wycinarka laserowa CNC Home Made
PostNapisane: sobota, 3 stycznia 2015, 18:15
RobUk napisał(a):
Ta ostatnia wygląda całkiem fajnie a przede wszystkim dość solidnie. Do niewielkich elementów powinna być w sam raz.

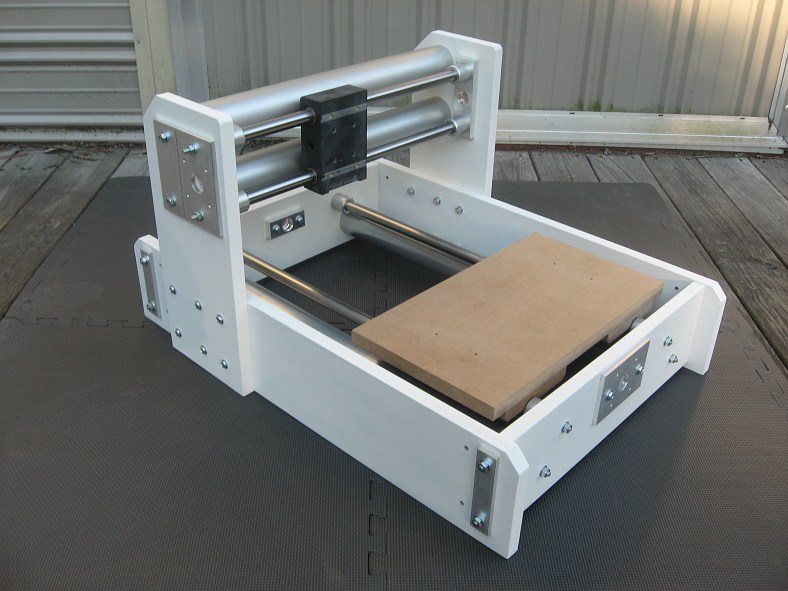

Tka wygląda "kopia", nieco wzmocniona :mrgreen: Jak by połączyć obie te konstrukcje, to znaczy z pierwszej jednolite "boki", a z tej "wzmocnienia rurowe", to mogła by wyjść całkiem sztywna konstrukcja :D


Załączniki:
bbx-paint007.jpg [ 100.46 KiB | Przeglądane 8701 razy ]
Góra


 Tytuł: Re: Wycinarka laserowa CNC Home Made
PostNapisane: sobota, 3 stycznia 2015, 18:17
Offline
modelarz
Avatar użytkownika

Dołączył(a): poniedziałek, 19 marca 2012, 11:26
Posty: 1552
Wiek: 56
Lokalizacja: Peterborough, UK
No jest ... jakiś stary X-box :)

_________________
Pozdrawiam
RobUk
HyperBipe 900, AMBeR III "Experience", Spitfire MKIIb, Sbach342, White Sheep 480 Quad, RoboFlat 270, AOKFly 230, Realacc 210
"Nie ważne jak zaczynasz, ważne jak ... kończysz ..." 3W Kasta


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Wycinarka laserowa CNC Home Made
PostNapisane: sobota, 3 stycznia 2015, 18:18
Online
Moderator
Avatar użytkownika

Dołączył(a): sobota, 20 marca 2010, 17:47
Posty: 6142
Wiek: 49
Lokalizacja: Józefów (ten koło Błonia)
RobUk napisał(a):
No jest ... jakiś stary X-box :)


I to jest chyba odpowiedź na Twoje pytanie w sąsiednim wątku.

_________________
Pozdrawiam Adam


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Wycinarka laserowa CNC Home Made
PostNapisane: sobota, 3 stycznia 2015, 19:57
Mam pytanie: Czy jest możliwość "w miejsce" A4988

Obrazek

podłączyć "na kabelkach" TB6560

Obrazek

Chodzi mi konkretnie o możliwość "podniesienia obciążenia prądowego" na takim CNC Shield V3

Obrazek


Góra


 Tytuł: Re: Wycinarka laserowa CNC Home Made
PostNapisane: niedziela, 4 stycznia 2015, 01:15
Offline
Moderator
Avatar użytkownika

Dołączył(a): czwartek, 12 kwietnia 2012, 10:46
Posty: 5441
Wiek: 42
Lokalizacja: Kraków
Tak, dałoby radę. To jest podobna modyfikacja jaką chciał/próbował wykonać Mikrus. Dołączając do TB6560 - GRBL.

_________________
pozdrawiam
Hubert
https://www.banggood.com/?p=WQ230911983820130156


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Wycinarki, frezarki, plotery i inny miszmasz CNC
PostNapisane: niedziela, 4 stycznia 2015, 10:06
Sprawa jest tego rodzaju, że jak napisałem wyżej, do sterowania "maszynki CNC" będzie służył Asus Eee Box B202, i nie posiada on złacza LPT, a wszelakich "konwerterów USB-LPT" chciał bym uniknąć.
Są niby kontrolery USB, ale jedne są modułowe z "wbudowanymi" sterownikami silników (na przykład USB6560T4V3), inne znowu całkowicie "anonimowe", czyli takie, o których brak rzetelnych informacji (USBCNC 2.1 Substitute MACH3 lub taki 4 Axis USB CNC Controller Board).

I bądź teraz mądry człeku co wybrać... (:)


Góra


 Tytuł: Re: Wycinarki, frezarki, plotery i inny miszmasz CNC
PostNapisane: niedziela, 4 stycznia 2015, 12:05
Offline
Moderator
Avatar użytkownika

Dołączył(a): czwartek, 12 kwietnia 2012, 10:46
Posty: 5441
Wiek: 42
Lokalizacja: Kraków
Konwerter usb-lpt nie ruszy, było już o tym.
A dlaczego odpada ta płytka (bramka nr 4) http://www.aliexpress.com/item/Fast-Shipping-SMD-tantalum-capacitor-3-3UF-35V-B-3528-yellow-AVX-100pcs-lot-in-stock/1164977905.html ??
Ma usb, konstrukcja jest sprawdzona no i nie trzeba mieć oscyloskopu żeby ją uruchomić, tak jak dla TB6560.
Jeśli sprawa rozbija się o to że masz silniki od czołgu które biorą prąd niczym spawarka to możesz użyć driverów z serii:
Sterownik SSK-B01 - 2A, 40V,1/2 kroku
SSK-B03 - 4.2A, 50V,1/128 kroku
Sterownik SSK-B04 - 7.8A, 80V, 1/256 kroku
Można je kupić albo zrobić bo schematy i wzory płytek są wszędzie.

_________________
pozdrawiam
Hubert
https://www.banggood.com/?p=WQ230911983820130156


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Wycinarki, frezarki, plotery i inny miszmasz CNC
PostNapisane: niedziela, 4 stycznia 2015, 12:42
Sprawdzone sterowniki silników, to akurat można kupić na eBay-u. Na przykład taki Single Axis TB6600 0.2-5A, i za takie pieniądze to się raczej nie opłaca ich robić samemu :mrgreen:
Tylko jak je podłączyć do cnc shield v3 zamiast stepstick-ów :roll:


Góra


 Tytuł: Re: Wycinarki, frezarki, plotery i inny miszmasz CNC
PostNapisane: niedziela, 4 stycznia 2015, 12:55
Offline
Moderator
Avatar użytkownika

Dołączył(a): czwartek, 12 kwietnia 2012, 10:46
Posty: 5441
Wiek: 42
Lokalizacja: Kraków
Czerwona płytka jest tylko po żeby łatwiej było połączyć 3 drivery (A4988) z Arduino Uno. Jeśli kupisz "Single Axis TB6600 0.2-5A" to czerwona płytka Ci niepotrzebna. Podpinasz wszystkie 3 czy ile tam w końcu zrobisz osi do arduino z grbl.


Ważne są piny step, dir, przydaje sie enable ale nie jest super ważne. do tego jakieś zasilanie no i masy a także osobno zasilanie silników. Tyle. Jak klocki Lego (tylko tańsze ;))

_________________
pozdrawiam
Hubert
https://www.banggood.com/?p=WQ230911983820130156


Góra
 Zobacz profil Wyślij e-mail
