 Tytuł: Re: Wycinarka laserowa CNC Home Made
PostNapisane: wtorek, 30 grudnia 2014, 23:10
Offline
modelarz
Avatar użytkownika

Dołączył(a): poniedziałek, 19 marca 2012, 11:26
Posty: 1552
Wiek: 56
Lokalizacja: Peterborough, UK
Artu napisał(a):
... Oczywiście przy zastosowaniu kolimatora i chłodzenia.

A są takie co bez "Kolimatora" tną ?? (kolimator to jakieś╗ bardzo "magiczne" słówko :))
Kiedyś mówiło się soczewka czy cóś :) a teraz:
"przyrząd przetwarzający padające światło lub strumień cząstek w równoległą wiązkę ...." wow jakież to naukowe ;)
Oczywiście mam na myśli takie "maluchy" od czytników :)
A w kwestii chłodzenia nooo to faktycznie, się przydaje bo pioruństwo się grzeje .... trochę ;)
Przynajmniej daje się odczuwać tę dość wysoką temperaturę obudowy diody.
A propo's tej stronki ...
Versuche

Leistung 200mW 150W 1W 10-20W
Wellenlänge [nm] - Farbe 650 - Rot 405 - Blau 908 - infrarot 908 - infrarot
Geschwindigkeit langsam langsam zügig
Moosgummi 3mm - Schwarz gut gut gut
Moosgummi 3mm - Dunkelbraun gut gut gut
Moosgummi 3mm - Grau gut schlecht gut
Moosgummi 3mm - Blau gut gut gut
Moosgummi 3mm - Rot - gut gut
Moosgummi 3mm - Orange - gut gut
Moosgummi 3mm - Weiß - - gut
Moosgummi 3mm - schwarze Edding Linie gut gut gut
Papier weiß (einstich ist schwer) schlecht schlecht gut
Pappe/Karton gut gut gut
Holz - 0,5mm schlecht schlecht gut
Holz - 1,0mm - - schlecht
Holz - 2,0mm - - -
Holz - 3,0mm - - -

Wychodzi na to, że ten 1W infra-red laserek potrafi oj potrafi, nawet białe tnie :)

_________________
Pozdrawiam
RobUk
HyperBipe 900, AMBeR III "Experience", Spitfire MKIIb, Sbach342, White Sheep 480 Quad, RoboFlat 270, AOKFly 230, Realacc 210
"Nie ważne jak zaczynasz, ważne jak ... kończysz ..." 3W Kasta


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Wycinarka laserowa CNC Home Made
PostNapisane: środa, 31 grudnia 2014, 01:09
Offline
Moderator
Avatar użytkownika

Dołączył(a): czwartek, 12 kwietnia 2012, 10:46
Posty: 5441
Wiek: 42
Lokalizacja: Kraków
Jedno watowy to i czasoprzestrzeń nagina wokół siebie 8-) To już wielki kawał lasera.
Widziałem na paru filmikach jak np przezroczysty plastik jest malowany pisakiem czarnym spirytusowym a po cięciu myty, więc czasem można coś oszukać te lasery.

_________________
pozdrawiam
Hubert
https://www.banggood.com/?p=WQ230911983820130156


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Wycinarka laserowa CNC Home Made
PostNapisane: środa, 31 grudnia 2014, 07:26
RobUk napisał(a):
Tak sobie pomyślałem, jakiego lasera chcesz użyć ( o ile chcesz użyć lasera) do cięcia tej płyty Altera, ona jest w bardzo jasnych kolorach a powiem ci, że moje lasery ledwie tną błękitną piankę :(

Bardziej mnie interesują kolory :mrgreen:

RobUk napisał(a):
Wychodzi na to, że ten 1W infra-red laserek potrafi oj potrafi, nawet białe tnie :)

Nie wiem jak z cięciem białego, ale w ciemnym wypala (efekty z białym widać na końcu):



Ale za to dioda z Blu Ray daje sobie radę z białym, a ma podobno tylko 150mW (:):



I jeszcze jeden, ale ten podaje moc 200mW:



Po otrzymaniu odpowiedzi na forum CNC:
bh91 napisał(a):
Zwróć uwagę na to, że krawędzie tak ciętych elementów nie będą miały idealnie 90* - będą pod kątem - a pianka i tej grubości już na bank. To rodzi problemy z klejeniem.

Chyba jednak zarzucę budowę tego rodzaju plotera tnącego :cry:


Góra


 Tytuł: Re: Wycinarka laserowa CNC Home Made
PostNapisane: środa, 31 grudnia 2014, 09:32
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 18 listopada 2014, 18:32
Posty: 296
Wiek: 44
Lokalizacja: Poznań
Artu nie poddawaj sie
a ten z forum cnc co ci odpisał to jakiś niedouk widzę
jeżeli na rysunku będzie 45 stopni to laser tak wytnie
po drugie laser ma baaaaaaaaaaaaaaaaardzo mała powierzchnie ciecia wiec w czym problem

_________________
Pozdrawiam Mikrus vel Robert
popylacz na bandicie


Góra
 Zobacz profil Wyślij e-mail

 Tytuł:
PostNapisane: środa, 31 grudnia 2014, 10:55
Online
Moderator
Avatar użytkownika

Dołączył(a): sobota, 20 marca 2010, 17:47
Posty: 6142
Wiek: 49
Lokalizacja: Józefów (ten koło Błonia)
No właśnie w tym, że górna powierzchnia nie będzie miała takiego samego wymiaru jak dolna. Przy grubości pianki 3mm to ile to będzie. Przy 6mm jeszcze więcej.
Artur przygotuj sobie możliwości założenia głowicy frezujacej.:roll:

_________________
Pozdrawiam Adam


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Wycinarka laserowa CNC Home Made
PostNapisane: środa, 31 grudnia 2014, 11:11
Offline
Moderator
Avatar użytkownika

Dołączył(a): czwartek, 12 kwietnia 2012, 10:46
Posty: 5441
Wiek: 42
Lokalizacja: Kraków
Tak, tak...

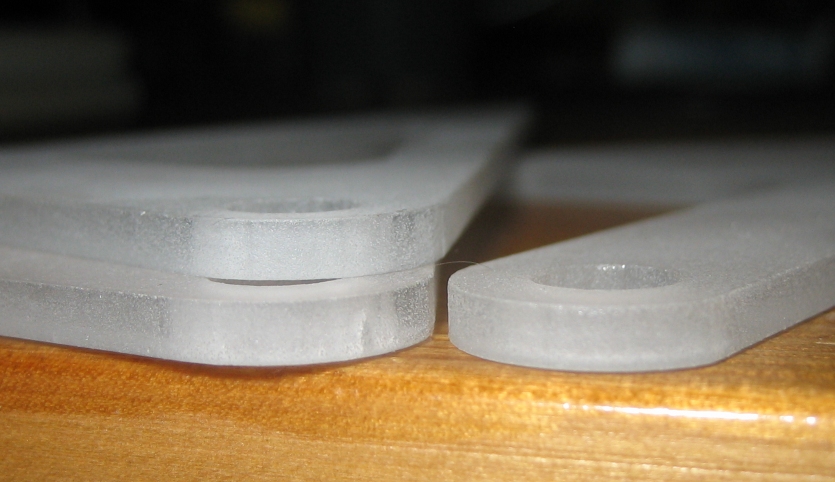

Wszystko zależy od mocy, szerokości wiązki, materiału, czasu naświetlania i innych różnych do których się dochodzi nie po pierwszym cięciu. Poniżej elementy z plexi cięte laserem grubość 3mm, kto znajdzie stożek?
Załącznik:
taktak.jpg [ 211.66 KiB | Przeglądane 6893 razy ]

_________________
pozdrawiam
Hubert
https://www.banggood.com/?p=WQ230911983820130156


Góra
 Zobacz profil Wyślij e-mail

 Tytuł:
PostNapisane: środa, 31 grudnia 2014, 11:42
Online
Moderator
Avatar użytkownika

Dołączył(a): sobota, 20 marca 2010, 17:47
Posty: 6142
Wiek: 49
Lokalizacja: Józefów (ten koło Błonia)
Wydaje mi się, ale tylko wydaje, że wiązkę by trzeba skupić na dole materiału, żeby te 3 mm laser stopił niejako po drodze. Metodą prób dobrać offset "narzędzia", odpowiedni posuw o czym wspomniał Hubert i powinno się udać. Sporo zabawy z tym i trochę materiału do zepsucia. Fajna zabawa.

_________________
Pozdrawiam Adam


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Wycinarka laserowa CNC Home Made
PostNapisane: środa, 31 grudnia 2014, 19:17
Offline
modelarz
Avatar użytkownika

Dołączył(a): poniedziałek, 19 marca 2012, 11:26
Posty: 1552
Wiek: 56
Lokalizacja: Peterborough, UK
Pewnie, Artu nie poddawaj się, zrobię ci kilka zdjęć wyciętych elementów i sam zobaczysz, że nie jest to nawet widoczne o ile wogóle. Jeśli dobrze ustawisz "kolimator" to wiązka jest na tyle wąska i równa że linia cięcia jest niemalże idealnie pionowa bez rozejscia. Nie mam takiego sprzętu, żeby to pokazać ;) ale wyciąłem już kilka nawet bardzo cienkich/delikatnych elementów i wiem dokładnie jak to wygląda :)

_________________
Pozdrawiam
RobUk
HyperBipe 900, AMBeR III "Experience", Spitfire MKIIb, Sbach342, White Sheep 480 Quad, RoboFlat 270, AOKFly 230, Realacc 210
"Nie ważne jak zaczynasz, ważne jak ... kończysz ..." 3W Kasta


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re:
PostNapisane: środa, 31 grudnia 2014, 19:23
Offline
modelarz
Avatar użytkownika

Dołączył(a): poniedziałek, 19 marca 2012, 11:26
Posty: 1552
Wiek: 56
Lokalizacja: Peterborough, UK
Osa napisał(a):
Wydaje mi się, ale tylko wydaje, że wiązkę by trzeba skupić na dole materiału, żeby te 3 mm laser stopił niejako po drodze. Metodą prób dobrać offset "narzędzia", odpowiedni posuw o czym wspomniał Hubert i powinno się udać. Sporo zabawy z tym i trochę materiału do zepsucia. Fajna zabawa.

A może jednak lepiej jeśli wiązka będzie skupiona bardziej w środkowej części materiału ?
wtedy masz stożek i od góry i od dołu :)

A tak zupełnie serio ...... dajcie spokój, ile tak naprawde może mieć to zwichrowanie ale tak szczerze ?
Pan/Pani BeHa91 chyba trochę przesadził/a

_________________
Pozdrawiam
RobUk
HyperBipe 900, AMBeR III "Experience", Spitfire MKIIb, Sbach342, White Sheep 480 Quad, RoboFlat 270, AOKFly 230, Realacc 210
"Nie ważne jak zaczynasz, ważne jak ... kończysz ..." 3W Kasta


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Wycinarka laserowa CNC Home Made
PostNapisane: czwartek, 1 stycznia 2015, 13:37
W związku z tym, że już nieco "gratów" kupiłem, to zrobię prosty ploter XY i zobaczymy co "podepnę" do płytki na osi X :mrgreen:
Posiadana "graciarnia", czyli to co w pierwszym poście, plus prowadnice 8mm/400mm z czterema łożyskami liniowymi do nich.
Ostatnio zakupiłem na Alledrogo silniczki... tanio wyszły, bo po 5,65zł/szt :mrgreen: więc można "eksperymentować" :D

Obrazek

W związku z tym, że ma to być ploter, to chyba zmienię koncepcje, i zrobię "w formacie A2" z ruchomą bramą Y :roll:


Góra


 Tytuł: Re: Wycinarka laserowa CNC Home Made
PostNapisane: czwartek, 1 stycznia 2015, 13:59
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 18 listopada 2014, 18:32
Posty: 296
Wiek: 44
Lokalizacja: Poznań
a sprawne te silniki

_________________
Pozdrawiam Mikrus vel Robert
popylacz na bandicie


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Wycinarka laserowa CNC Home Made
PostNapisane: czwartek, 1 stycznia 2015, 14:33
Z opisu w aukcji wynika, że sprawne :mrgreen: "Silniki używane,sprawne różnego typu i firm." Czy tak jest, zobaczymy jak "dojadą" :D
I chyba nawet będą dwa jednakowe :roll:

Obrazek


Góra


 Tytuł: Re: Wycinarka laserowa CNC Home Made
PostNapisane: czwartek, 1 stycznia 2015, 14:38
Offline
Moderator
Avatar użytkownika

Dołączył(a): czwartek, 12 kwietnia 2012, 10:46
Posty: 5441
Wiek: 42
Lokalizacja: Kraków
Ja tam widzę dwie pary takich samych :) bo wiadomo że najlepiej jest mieć dwa jednakowe silniki do napędu, do tego warto je wszystkie wcześniej sprawdzić - ile mają "mocy". Kupiłem kiedyś silniki krokowe wielkie jak pięść, niestety nie miały ani pół opisu ani symbolu. Miały być do napędu czegoś takiego Okazały się tak słabe że bez trudu dało się je zatrzymać jednym palcem. Próbowałem różnych sterowań ale niestety ot taki ich urok.

_________________
pozdrawiam
Hubert
https://www.banggood.com/?p=WQ230911983820130156


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Wycinarka laserowa CNC Home Made
PostNapisane: czwartek, 1 stycznia 2015, 14:39
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 18 listopada 2014, 18:32
Posty: 296
Wiek: 44
Lokalizacja: Poznań
a na płocie pisało du.a i co :lol:
sprawdź miernikiem czy działają jak dojadą oczywiście

_________________
Pozdrawiam Mikrus vel Robert
popylacz na bandicie


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Wycinarka laserowa CNC Home Made
PostNapisane: czwartek, 1 stycznia 2015, 16:09
Sprzedawca znany na forach CNC i RepRap, sprzedaje tych silników "na tony", więc nie powinno być "kichy".
Co do sprawdzenia, to za bardzo nie mam czym... :x dopóty, dopóki nie kupię sterownika, a to dopiero "po 10-tym" plus czas oczekiwania na przesyłkę z Aliexpress, lub eBay.


Góra


 Tytuł: Re: Wycinarka laserowa CNC Home Made
PostNapisane: czwartek, 1 stycznia 2015, 16:23
Offline
Moderator
Avatar użytkownika

Dołączył(a): czwartek, 12 kwietnia 2012, 10:46
Posty: 5441
Wiek: 42
Lokalizacja: Kraków
Jeśli to unipolarne (5 lub 6 przewodów sterujących) to wystarczy komputer z LPT, i albo uln2003 albo uln2004 albo uln2803
Załącznik:
schem4.jpg [ 47.28 KiB | Przeglądane 6794 razy ]

Załącznik:
uln2803_board_schematic_6985 copy.jpg
uln2803_board_schematic_6985 copy.jpg [ 85.73 KiB | Przeglądane 6794 razy ]

_________________
pozdrawiam
Hubert
https://www.banggood.com/?p=WQ230911983820130156


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Wycinarka laserowa CNC Home Made
PostNapisane: czwartek, 1 stycznia 2015, 16:33
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 18 listopada 2014, 18:32
Posty: 296
Wiek: 44
Lokalizacja: Poznań
a może być tak ze miernik podłączasz pod A i A- i teraz niewiem czy dobrze napisze miernik ustaw na piszczenie ja tak sprawdziłem i miernik piszczy
lub tak
https://www.youtube.com/watch?v=yD4YEwG-3VA

_________________
Pozdrawiam Mikrus vel Robert
popylacz na bandicie


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Wycinarka laserowa CNC Home Made
PostNapisane: czwartek, 1 stycznia 2015, 17:41
Offline
Administrator
Avatar użytkownika

Dołączył(a): sobota, 20 marca 2010, 17:16
Posty: 6583
Wiek: 38
Lokalizacja: Czechowice-Dziedzice
mikrus193 napisał(a):
a może być tak ze miernik podłączasz pod A i A- i teraz niewiem czy dobrze napisze miernik ustaw na piszczenie ja tak sprawdziłem i miernik piszczy
lub tak
https://www.youtube.com/watch?v=yD4YEwG-3VA


Rozumiem że robiłeś tzw. test ciągłości, to że uzwojenie nie jest przerwane to jeszcze nie świadczy o sprawności silnika ;)

_________________
To bzykanie coś oznacza. Takie bzyczące bzykanie nie bzyka bez powodu.

pozdrawiam Marcin


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Wycinarka laserowa CNC Home Made
PostNapisane: czwartek, 1 stycznia 2015, 18:16
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 18 listopada 2014, 18:32
Posty: 296
Wiek: 44
Lokalizacja: Poznań
Meloow napisał(a):
mikrus193 napisał(a):
a może być tak ze miernik podłączasz pod A i A- i teraz niewiem czy dobrze napisze miernik ustaw na piszczenie ja tak sprawdziłem i miernik piszczy
lub tak
https://www.youtube.com/watch?v=yD4YEwG-3VA


Rozumiem że robiłeś tzw. test ciągłości, to że uzwojenie nie jest przerwane to jeszcze nie świadczy o sprawności silnika ;)

no tak
a filmik widział ;)

_________________
Pozdrawiam Mikrus vel Robert
popylacz na bandicie


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Wycinarka laserowa CNC Home Made
PostNapisane: czwartek, 1 stycznia 2015, 20:34
Będę się martwił silnikami jak dotrą ;)
Teraz ogłaszam quiz na sterownik :mrgreen:
Bramka nr.1 3 axis TB6560 3.5A CNC engraving machine stepper motor driver board 16 segments stepper motor controller
Bramka nr.2 CNC Shield V3 +4PCS A4988 + Funduino-UNO R3
Bramka nr.3 3DV4 CNC Shield V4 + Nano 3.0 + Reprap Stepper Drivers Set for Arduino
Bramka nr.4 cnc shield v3 engraving machine 3D Printer+ 4pcs A4988 driver expansion board for Arduino + UNO R3

Doradzicie coś :roll:


Góra


Wyświetl posty nie starsze niż:  Sortuj wg
Utwórz nowy wątek Odpowiedz w wątku  [ Posty: 196 ]  Przejdź na stronę Poprzednia strona  1, 2, 3, 4, 5, 6 ... 10  Następna strona

Strefa czasowa: UTC + 1


Kto przegląda forum

Użytkownicy przeglądający ten dział: lgojniczek i 2 gości


Nie możesz rozpoczynać nowych wątków
Nie możesz odpowiadać w wątkach
Nie możesz edytować swoich postów
Nie możesz usuwać swoich postów
Nie możesz dodawać załączników

Szukaj:
Skocz do:

77,169,657 Wyświetlone Powered by phpBB © 2000, 2002, 2005, 2007 phpBB Group
Przyjazne użytkownikom polskie wsparcie phpBB3 - phpBB3.PL
