Hej
Zaraz zbiorą się tu ludzie którzy zaczną wykrzykiwać że to forum modelarskie i dostanie mi się po łbie

Ale zawsze marzył mi się ploter tnący i tak jak to zwykle bywa przez przypadek od słowa do słowa i stałem się właścicielem fajnych silników driverów prowadnic itp. Ogólnie złomu przypominającego frezarkę. Oczywiście stałem się też lżejszy o kilka biletów NBP no ale co tam

Więc po kolei :

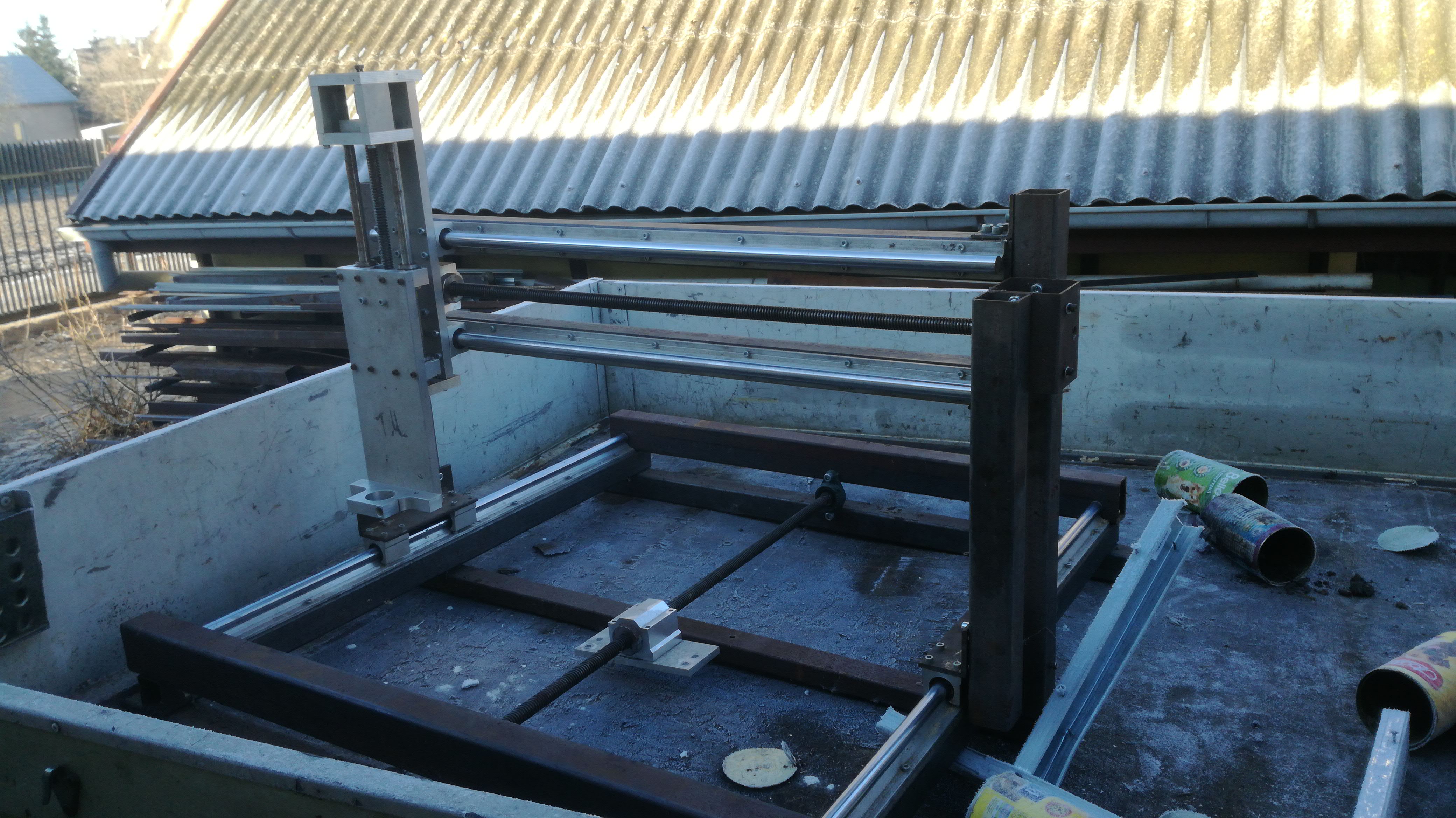

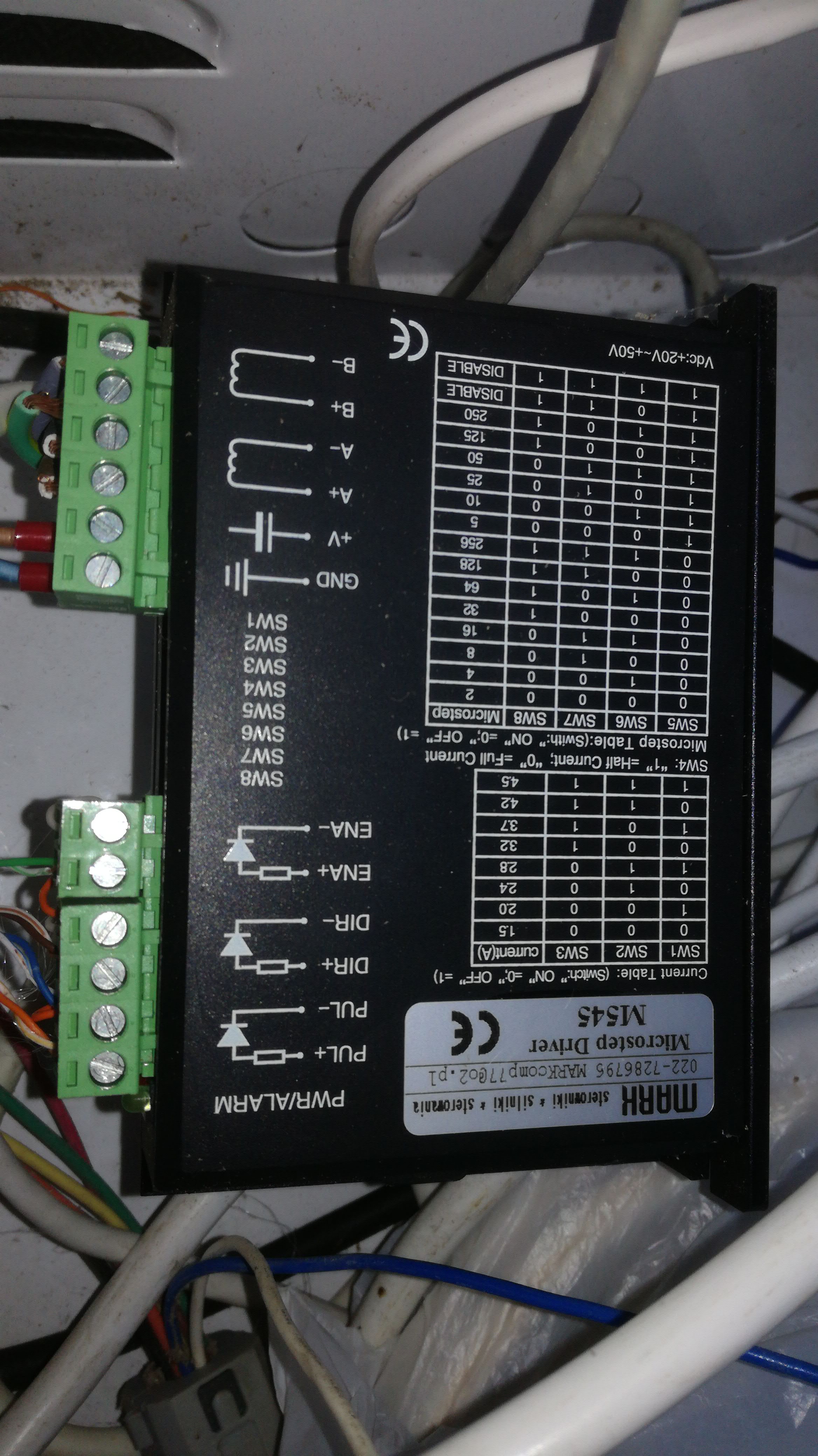

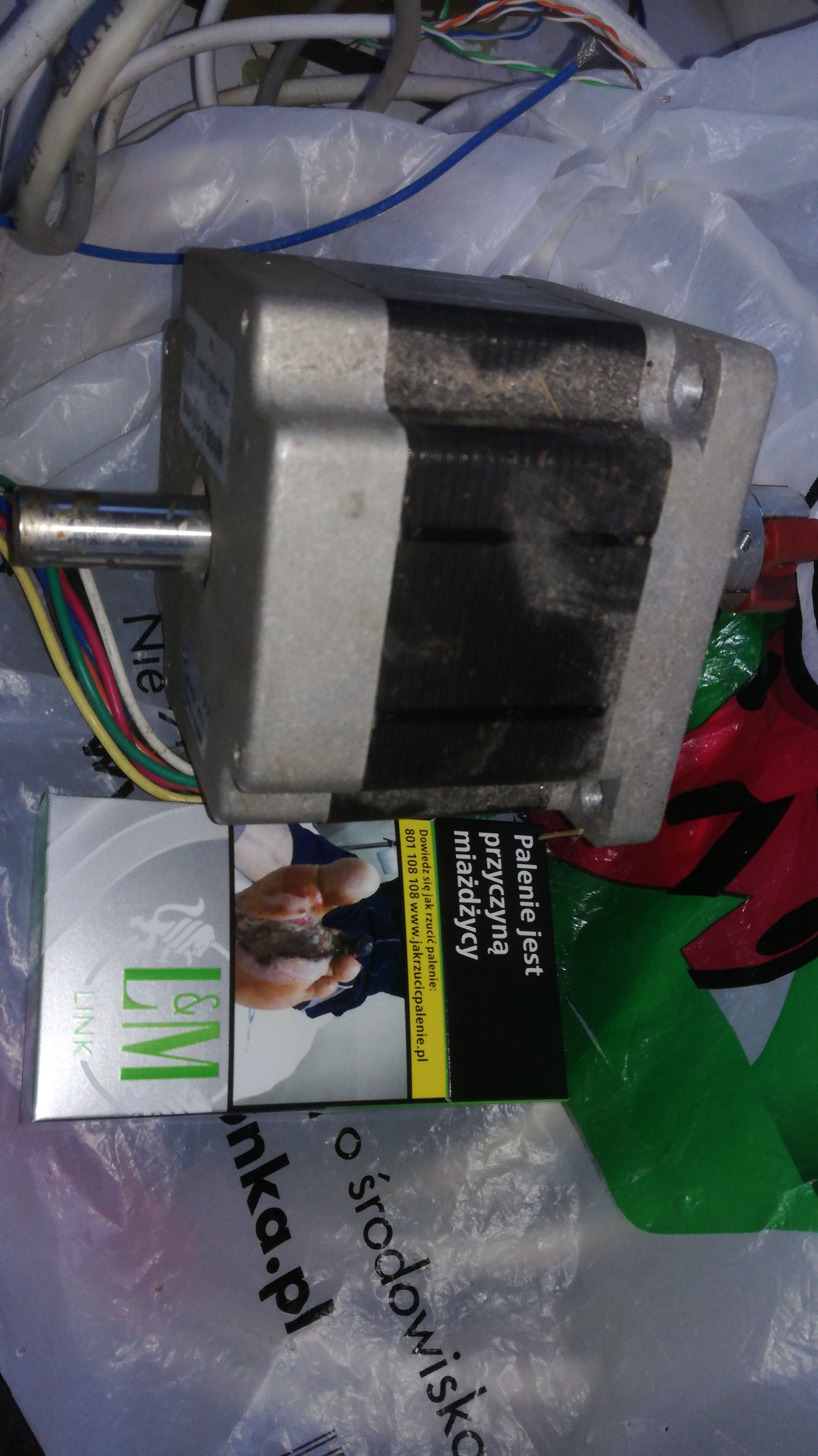

Tak wyglądało to co zakupiłem:
Załącznik:
IMG-20180108-WA0000.jpeg [ 1.33 MiB | Przeglądane 4429 razy ]
Załącznik:
IMG-20180108-WA0006.jpeg [ 1 MiB | Przeglądane 4429 razy ]
Załącznik:
IMG-20180108-WA0004.jpeg [ 1.11 MiB | Przeglądane 4429 razy ]
Jako że konsylium które pochyliło się nad maszyną w składzie Hubert i ja

U znało napędy za przewymiarowane.
Zmianie uległy silniki w osi Y zamiast jednego napędu śrubowego są dwa mniejsze na śrubach trapezowych Tr12x6 P3
Taka sama śruba na osi X jedynie napęd osi Z pozostał bez zmian.

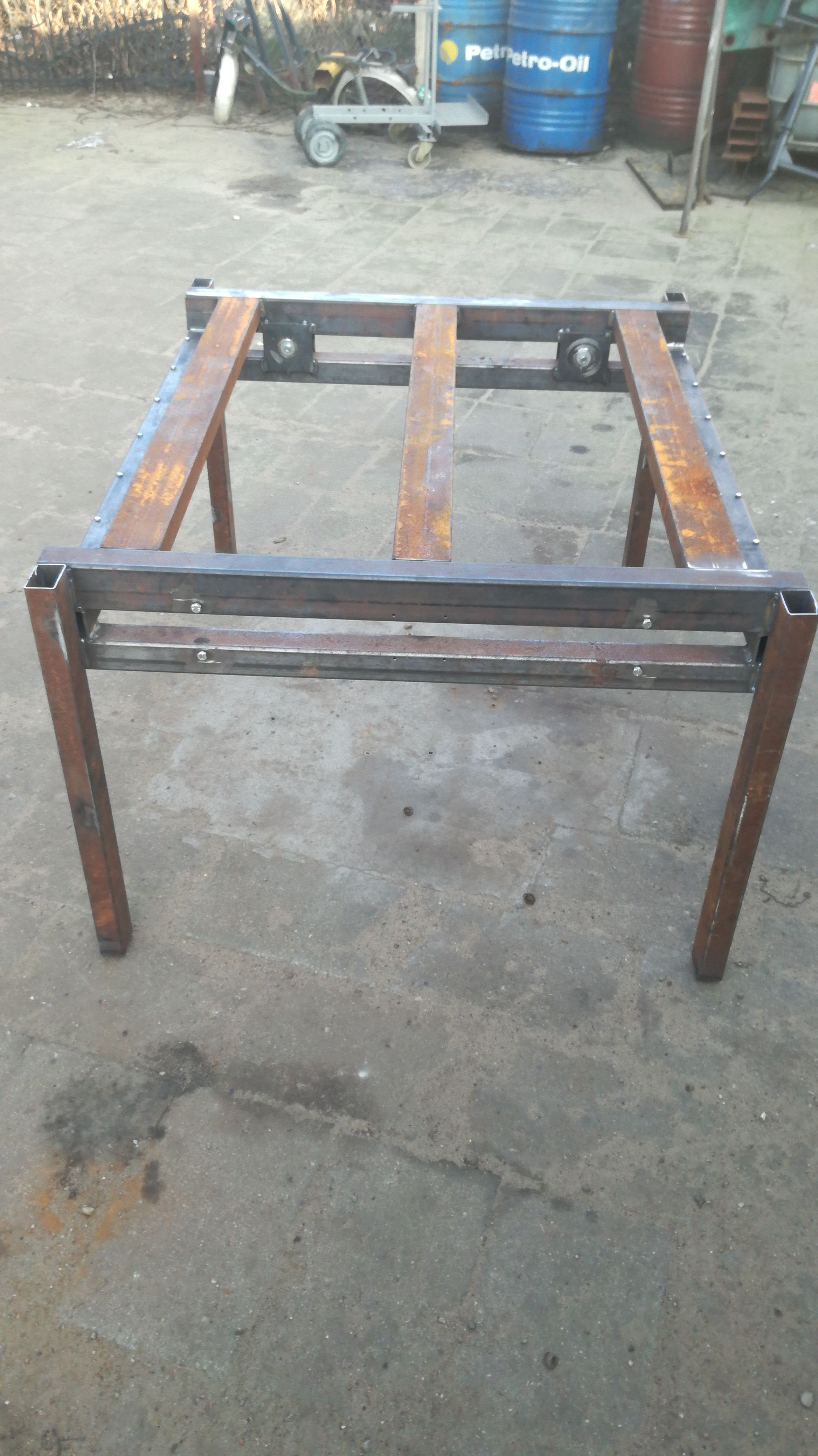

Muszę tu wspomnieć o człowieku który budował tę maszynę w garażu przy pomocy wkrętarki i szlifierki kątowej.

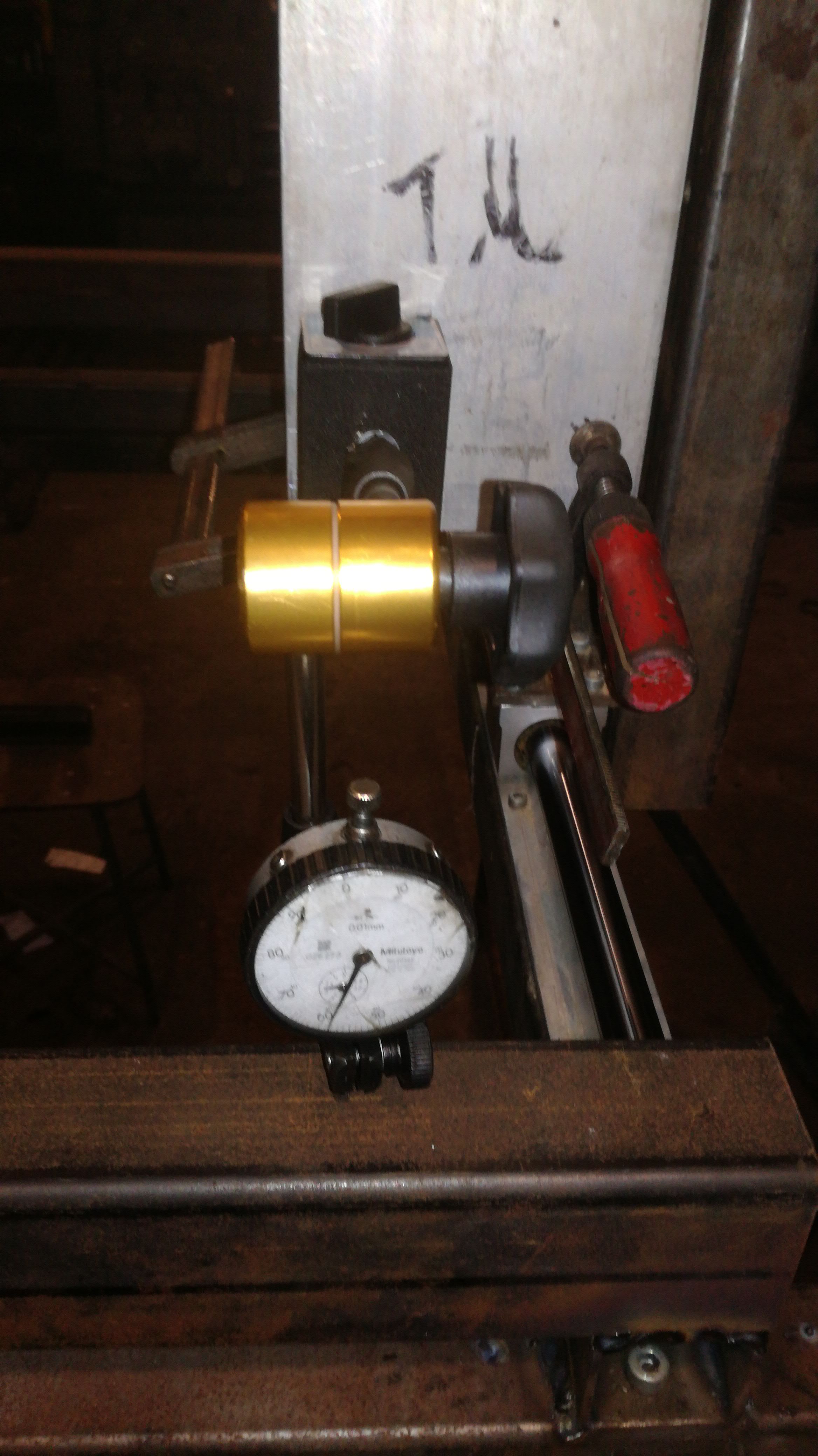

Ponieważ cała konstrukcja była skręcana po ustawieniu i wypoziomowaniu maszyny dokonaliśmy pomiarów płaszczyzny maszyny przy pomocy czujnika zegarowego. Okazało się że na całej powierzchni roboczej błąd nie przekracza 0,2mm . A pole robocze to 800x800mm .
Załącznik:
IMG-20180108-WA0031.jpeg [ 964.31 KiB | Przeglądane 4429 razy ]

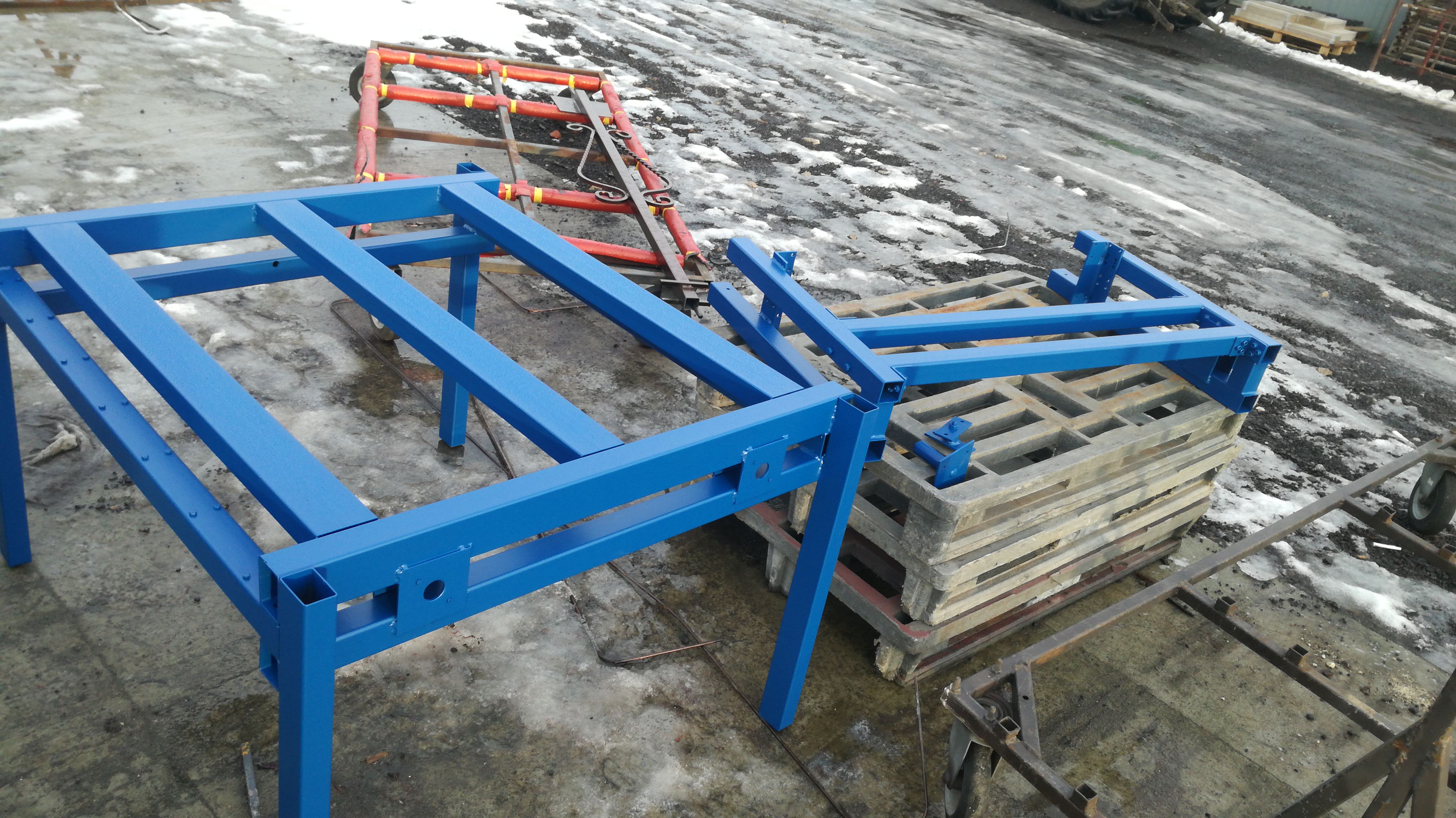

Później maszyna przeszła drobne modyfikacje, została pospawana i wywieziona do piaskowania i malowania proszkowego.
Załącznik:
IMG-20180115-WA0007.jpeg [ 1.07 MiB | Przeglądane 4429 razy ]

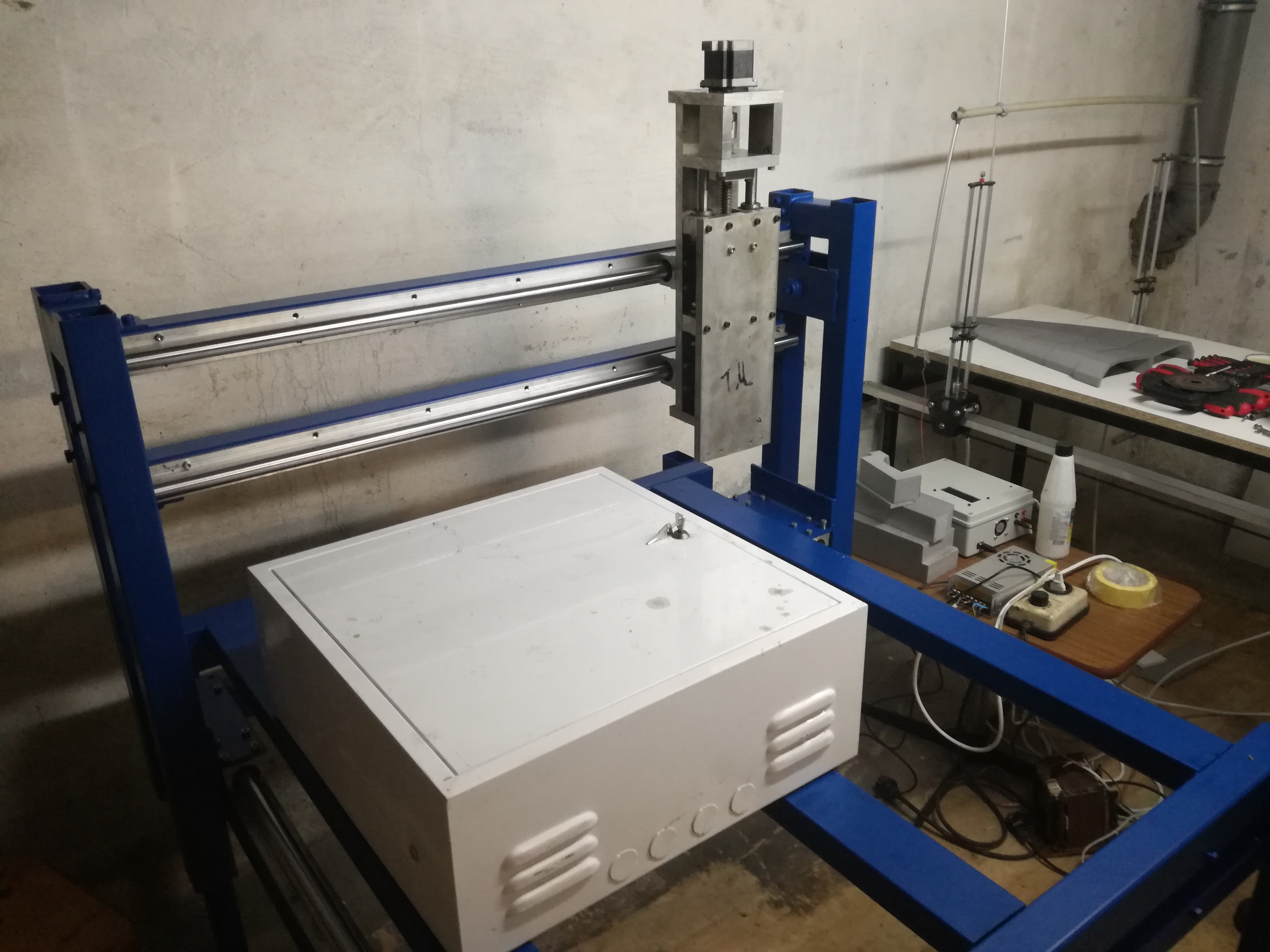

A dziś rano w lakierni zastał mnie taki widok:
Załącznik:
IMG-20180125-WA0002.jpeg [ 1.51 MiB | Przeglądane 4429 razy ]
No i mimo przebywania kilku godzin w tym samym pomieszczeniu co styroploter to jednak nie było dziś topniejącej pianki:

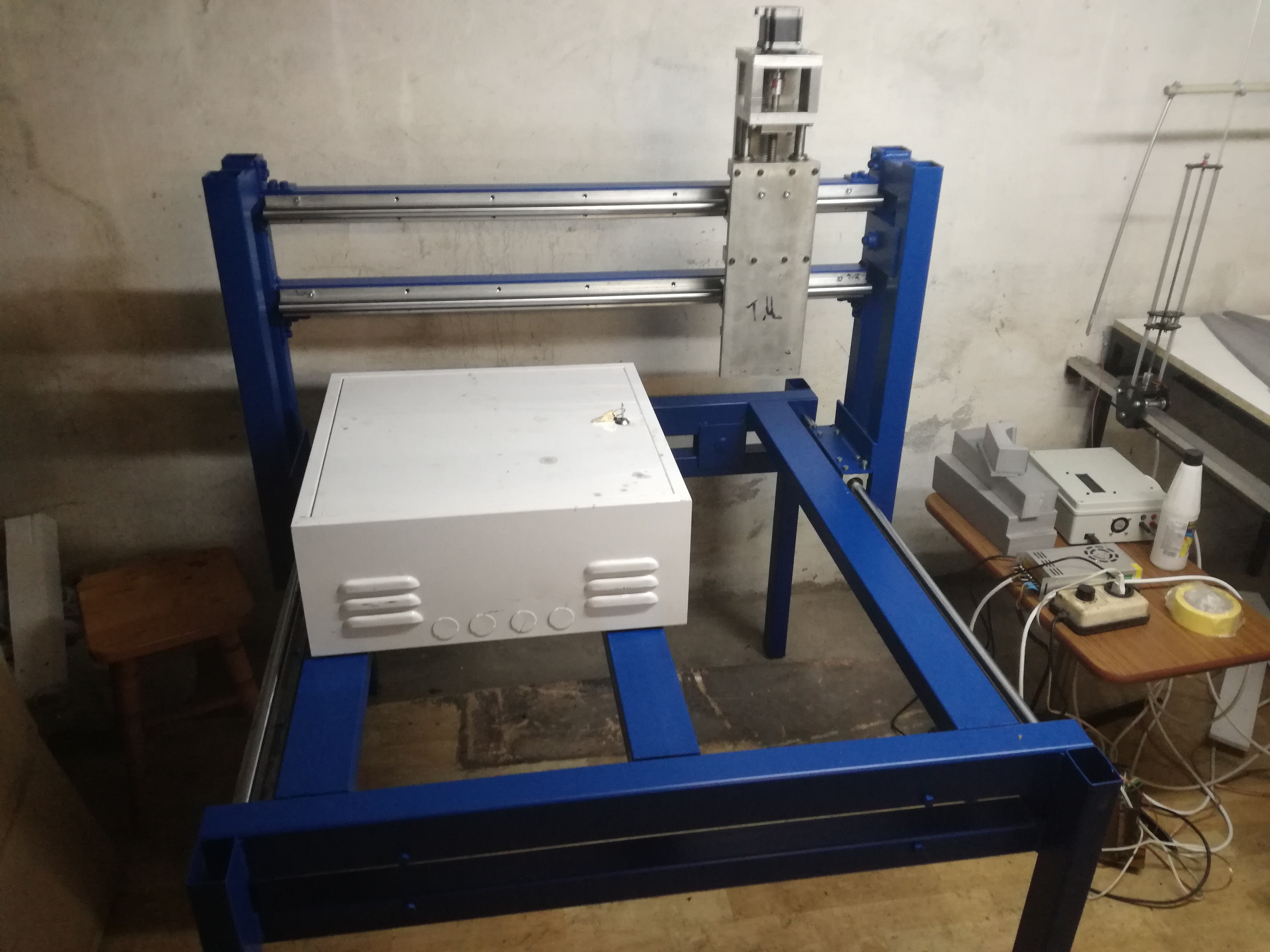

A dużo odkręcania i dokręcania na dzień dzisiejszy wygląda to tak

Załącznik:
IMG_20180125_163003.jpg [ 3.19 MiB | Przeglądane 4429 razy ]
Załącznik:
IMG_20180125_162945.jpg [ 3.21 MiB | Przeglądane 4429 razy ]
Jako blat roboczy posłuży płyta MDF 28mm grubości. Po uruchomieniu plotera planowane jest najpierw przygotowanie około 160 szt gniazd pod nakrętki pazurkowe M5 a później jego planowanie.
Tyle na dziś proszę mnie nie bić za kolejną maszynę CNC jakoś to postaram się naprawić.
Komentarze, uwagi i pytania mile widziane

Pozdrawiam
