Na pełnych z pewnością będzie głośno, szczególnie przy wolnym przesuwie.

Zastanawia mnie dlaczego podczas normalnych przejazdów maszynka jest ok tzn.cicha, prawie jej nie słychać a podczas wykonywania programu wszystko rezonuje włącznie z śrubami pociągowymi.

Inne prędkości dla przejazdów inne dla obróbki.

Wysłane z mojego GT-S7560 przy użyciu Tapatalka

No właśnie, jaką masz ustawioną prędkość cięcia i czy już zmieniłeś ustawienia na 1/4 kroku?
Dodatkowo dodam, że kupując silniki z odzysku, w wielu z nich miałem amortyzatory gumowe, które wykorzystałem w swojej frezarce. to dodatkowo zmniejsza hałas, likwidując większość rezonansów przenoszonych wcześniej na śruby.

Niektórzy montują nawet tzw. po anglicku "harmonic damper steppers" Dla przykładu: http://www.thingiverse.com/thing:1825943

I można znaleźć całe tony informacji co, kto i jak próbował z nimi walczyć.

No to jestem uspokojony bo myślałem że tylko ja tak mam.Teraz już wiem na czym się skupić.Myślę że sprzęgła kłowe z gumowymi wkładami poprawią komfort.Kroków jeszcze nie zmieniałem.

To zacznij od kroków, a zobaczysz jaka będzie różnica.

Zmieniłem na 1/4 i jest super, sprzęgła wymienię przy okazji.Dzięki za rady.

Marku gratuluję, ja zbieram fundusz, bo projekt w 3D ukończony.

Dzięki .

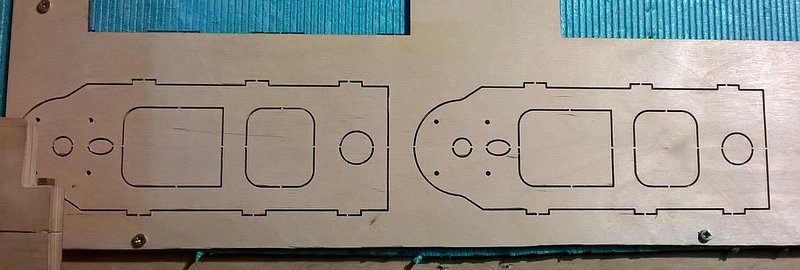

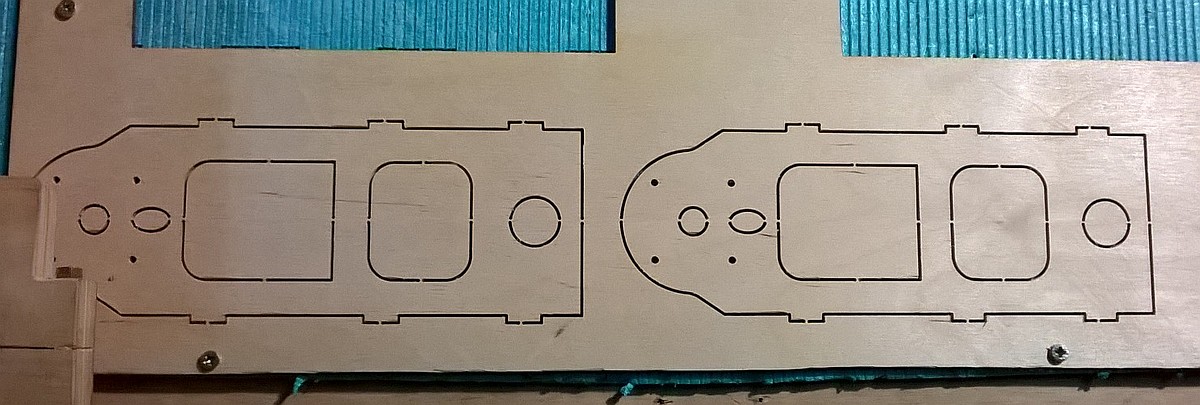

Frezowałem twardą sklejkę 4 mm. Uznałem, że może być problem z przecięciem za jednym razem więc przejechałem frezem 2 razy. Przy okazji był to test na ewentualne gubienie kroków przez maszynę. Drugie cięcie było idealnie po pierwszym więc maszyna pod tym względem zdała egzamin. Nie zdałem go niestety ja, bo zadowolony włączyłem powrót do pozycji "home" z wyłączonym wrzecionem, które pod sam koniec przeryło twardą sklejkę i frez tego nie przeżył. Żeby przejechać za drugim razem na większej głębokości, przed startem zjechałem frezem nieco ponad 2 mm niżej, a że "home" miałem ustawiony nad narożnikiem sklejki, straciłem frez.



Mam więc pytanie, jak zrobić (nie grzebiąc ręcznie w gcodzie) aby frezarka przeszła dwukrotnie (lub więcej razy) po zadanym torze z różnymi głębokościami frezowania? Do generowania kodu używam program CAM z Qcada. Wiem, że mogę to osiągnąć poprzez wygenerowanie 2 plików do tego samego rysunku, używając różnych głębokości cięcia, ale jest to trochę kłopotliwe.

Ja ustawiam w programie w którym tworzę programy by frez jechał maksymalnie zadaną głębokość w miejscu edycji narzędzi. Przy tworzeniu w materiale grubszym niż zadana głębokość program sam generuje potrzebną ilość przebiegów.

O tu chyba jest

Jeśli masz już pierwszy plik, w którym masz ustawione zejście Z o np -2mm to najprościej zmienić wszystkie wystąpienia na -4mm w notatniku czy texpadzie
Używasz narzędzia zamiany - w notatniku Ctrl-H
W Textpad - klawisz F8

I jeszcze na pocieszenie:

Niestety, CAM z Qcada tego nie potrafi .

Fajny film, długo próbowałem i nic z tego nie wychodziło. Dopiero później zauważyłem, że facet nie generuje Gcodu, tylko zupełnie coś innego. U mnie w CAMie nawet nie ma takiej opcji. Ale to mnie zainspirowało do prób z warstwami, bo wydaje mi się, że właśnie CAM to potrafi. Przynajmniej jest taka opcja, który powinna do tego służyć. Rzeczywiście plik wyjściowy zawiera dwie warstwy z poleceniami cięcia na różnej głębokości, ale w samym Gcodzie jest tylko wielokrotne przejście freza na tej samej głębokości. Najwyraźniej ta opcja nie działa, a może jeszcze nie działa.

Tego właśnie chciałem uniknąć. Mnie po prostu łatwiej i szybciej jest wygenerować drugi plik dla tego samego rysunku, tylko z inną głębokością cięcia - chyba jest szybciej w ten sposób.

Witam.

Nudzi mi się, bo nie mogę pogrzebać sobie przy drukarce więc...
Kiedyś bardzo interesował mnie temat malowania szkła (dalej mnie interesuje). Jako że trochę przy tym robiłem (witraże, piaskowanie itp.). Chciałbym zrobić kiedyś taki ploter do malowania żywicą po szkle (kontury). Niestety kupno takiego plotera firmowego + oprogramowanie nie wchodzi w grę (cena zaporowa jak dla mnie narazie). Pomijając mechanikę i elektronikę (to idzie ogarnąć) zastanawia mnie sposób generowania g-kodu. Bawiłem się kiedyś GRBL , nawet mam nakładkę na arduino i stepstiki. Shield ma miejsce na dodatkowy silnik. Czy można podłączyć do niego silnik krokowy z pompką (taki ekstruder). Czy da radę tak to skonfigurować aby np przy ruchu roboczym G1 załączała się pompka do nanoszenia żywicy. Tylko czy to się konfiguruje w GRBL czy już za to odpowiada program generujący G-kod.
Poniżej filmik na youtube z takim ploterem.


Pozdrawiam

Czyli nie chcesz zrobić plotera/frezarki a po prostu drukarkę i to bez żadnych modyfikacji, bo nie są potrzebne.

Samo sterowanie, to mniejszy problem. Wyzwaniem będzie stworzenie tego "mieszalnika żywicy", bo z tego co widzę, to jest pobierana osobno żywica, i osobno utwardzacz do niej.

Sam mieszalnik może nie być takim problemem gdyż idzie kupić części, ale to jak bym chciał zbudować naprawdę duży ploter (pole robocze 800x1300) d zastosowania już półprofesionalego (do firmy).
http://79.170.40.171/regalead.co.uk/products-machinespares.php
Narazie chcę się pobawić. Mam na "strychu" trochę elementów z odzysku (prowadnice, silniczki i takie tam). jeszcze jak uda mi się uruchomić drukarkę to będzie jeszcze łatwiej. Do napędu np taka pompka.
http://www.thingiverse.com/thing:254956
Na początek mogę użyć jednoskładnikowej farby konturowej (bez mieszalnika). Ja własnie widzę problem w sterowania i generowaniu g-kodu, żeby w odpowiednim momencie załączał się silnik krokowy od pompki (tak jak w ekstruderze od drukarki). Jakich programów używacie do generowania g-kodu (najlepiej free).

Pozdrawiam

Ja bym raczej szedł w stronę nie "frezarki" a raczej właśnie drukarki, czyli skorzystałbym z elektroniki drukarki (np ramps, softu drukarki) i po prostu "drukowałbym" jedną warstwę (do generowania gkodu slicer). Brzmi prosto, ciekawe ile wyjdzie kwiatków przy realizacji.

EDIT

Chociaż można do tego tematu podejść na kilka sposobów.

Widzę, że "mieszanie" żywicy odbywa się w tej plastikowej pipecie dozującej. Można by wykorzystać takie "dentystyczne końcówki": Resin Static Mixer MS05-24 (są różne rozmiary)

Albo coś takiego. Znalezione u mnie w robocie do mieszania kleju dwuskładnikowego



To drugie jeszcze lepsze bo ma dwa wejscia.
Na początku tez myślałem o użyciu w tym celu drukarki ale czy slicer przetrawi plik 2d np dfx ?

Pozdrawiam

Czy jest jakaś rozsądna alternatywa dla CAMa z Qcada?. Okazuje się, że po 100 uruchomieniach CAM przestaje działać i trzeba kupić licencję na Qcada z CAMem za 89 Euro. Na razie działam na drugim komputerze, gdzie właśnie zainstalowałem niby darmową wersję Qcada ale i to wkrótce się skończy. Próbowałem coś w sieci znaleźć, ale bez skutku. Gdyby CAM potrafił działać na warstwach (np. wspomniane wcześniej wielokrotne przejście z różną głębokością cięcia), kupił bym licencję bez zastanowienia. Sam Qcad do niczego mi nie jest potrzebny, bo mam licencję na TurboCada, który ma nieporównywalnie większe możliwości i wszystko w nim rysuję. Niestety, osobno CAMa za mniejsze pieniądze nie da się kupić.

Marku, a ten post czytałeś http://rcclub.eu/viewtopic.php?f=47&t=9741

Owszem, czytałem podczas swoich poszukiwań i żeby z tego skorzystać musiał bym zacząć wszystko od zera. Przestałem czytać ten wątek jak usłyszałem o dostępnej wersji demonstracyjnej z ograniczeniem pola roboczego i czegoś tam jeszcze. Gdybym dzisiaj był na początku swojej drogi z frezarką, pewnie była by to opcja warta rozpatrzenia. Dzisiaj mam wszystko, co mi potrzebne i to działa dobrze. Potrzebuję jedynie generatora gcodu podobnego do CAMa.

A może by tak http://www.cambam.info/ 108 euro
Nie jest tani, ale można przetestować bez kupowania licencji. W sieci chyba jeszcze krąży pierwsza wersja która była darmowa.

Program wydaje się być fajny, ale to cały kombajn. Ja i tak nie wykorzystam go do rysowania, bo mam dobrze opanowany swój TurboCad. Trochę przeraza mnie ilość parametrów do konfiguracji w programie ale pewnie kiedyś go wypróbuję. Teraz jednak potrzebuję coś prostego i niezawodnego.

Tak z ciekawości... Czy zawartość katalogu "......program files\qcad\plugins" zmieniła się z paru takich plików:
qcadcamscripts.dll
na takie:
qcadcamscripts.disabled (itd)
?

Nie, pliki nadal mają rozszerzenie .dll.

Cambam takim kombajnem to znowu nie jest . Poza tym po polsku. Po 40 razach jest ograniczenie do 1000 linii kodu co wystarcza na proste programy.
Mnie zastanawia jedno. Jeśli chciałbym użyć np programu Cambam do mojego plotera to trzeba by było napisać postprocesor ??

Jedna formatka 300x600 mm dla typowego projektu modelarskiego zawiera u mnie prawie 7000 linii kodu więc sporo więcej niż wspomniane ograniczenie.
Wgrałem ten program i pobawiłem się trochę. Jest zdecydowanie do innego rodzaju prac. Aby wygenerować kod nawet bardzo prostego elementu, trzeba się sporo na klikać w ustawieniach, a i tak łatwo popełnić błędy. Wymaga to czasu i uwagi i dla tego nadaje się do produkcji wielkoseryjnej, a nie wycinania pojedynczych elementów, gdzie offset i mostki potrafię w cadzie zrobić błyskawicznie. Resztę zrobi bardzo prosty CAM.

Znalazłem Grbl Controller, który jest rozszerzeniem 3D wersji 3.6.1. Wygląda dosyć ciekawie i ma nieco więcej opcji. Chyba wcześniej nie było o tej wersji wspominane. Może jeszcze komuś się przyda.

https://github.com/zapmaker/GrblHoming/releases

Fakt nic o nim nie było. Fajne znalezisko czyli to jest GCV a pełna nazwa 'Grbl Controller Visualizer'

A czy w GRBL 0.9j szybkości przejazdu zmieniamy $110 ,$111,$112 ? Chciałem zwiększyć prędkość przejazdu osi X ,ale po zmianie parametru z 500.000 na 800.000 nic się nie zmienia ,a prędkość raczej nie powala na kolana . Czy może jeszcze jakiś restart żeby to działało ?? Silniki 200 kroków , ustawione na 1/4 , śruba skok 5mm .

Na dłuższych odcinkach też tak masz?
Może nie zdąża się rozpędzić? Ja tak miałem start i dohamowanie było na jakimś odcinku.

Byłem sprawdzić , na dłuższych przejazdach tak samo. A może trzeba wcześniej określić jakiś inny paramert ? , czy to nie ma znaczenia ?

Nie pamiętam jak jest w GRBL-u ja na co dzień stosuję prędkości zadane w PLC maszyny do przejazdów z ręki. A w programach za prędkość odpowiada wartość F czyli posuw na przykład F2400.
W GRBL cos kojarzę, że jest parametr przyśpieszenia ale to ktoś bardziej obeznany podpowie, z całą pewnością Hubert wie i nawet to opisał.

Elkojote pokaż proszę Gcode dla tego ruszania z linijką.

Przejazd tak jak na filmie o 10mm ,wpisuje w command G01 X10 na powrót G01 X-10 . Zaznaczam że nigdy z tym tematem nie miałem żadnej styczności ,pewnie robię coś źle.
