 Tytuł: Re: Drukarki 3D - rozmyślania, pomysły, rozwiązania
PostNapisane: czwartek, 25 lutego 2016, 23:33
Online
Moderator
Avatar użytkownika

Dołączył(a): sobota, 20 marca 2010, 17:47
Posty: 6142
Wiek: 49
Lokalizacja: Józefów (ten koło Błonia)
Też tak myślę, tokarza też już podpytałem czy wykona? Powiedział daj dyszę i gwintowane elementy i pomyślimy.

_________________
Pozdrawiam Adam


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Drukarki 3D - rozmyślania, pomysły, rozwiązania
PostNapisane: czwartek, 25 lutego 2016, 23:38
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 30 lipca 2013, 22:44
Posty: 649
Wiek: 56
Lokalizacja: Warszawa
Jutro sprawdzę czy jeszcze mam kawałki wałka z którego można by takie bloczki zrobić i dam znać.

_________________
Pozdrawiam
Mirek


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Drukarki 3D - rozmyślania, pomysły, rozwiązania
PostNapisane: czwartek, 25 lutego 2016, 23:45
Offline
Moderator
Avatar użytkownika

Dołączył(a): czwartek, 12 kwietnia 2012, 10:46
Posty: 5441
Wiek: 42
Lokalizacja: Kraków
Masz słuszność w każdym zdaniu, bloczki są z ALU pewnie ze względu na cenę.
Ta część z radiatorem powyżej bloczka często jest dodatkowo chłodzona wentylatorem. Tam powinno być dużo chłodniej niż w okolicach grzałek. Oprócz gwintu samej głowicy ważny jest gwint elementu z niebieskim plastikiem. On trzyma bowden za pomocą matalowych szczęk.

_________________
pozdrawiam
Hubert
https://www.banggood.com/?p=WQ230911983820130156


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Drukarki 3D - rozmyślania, pomysły, rozwiązania
PostNapisane: czwartek, 25 lutego 2016, 23:56
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 30 lipca 2013, 22:44
Posty: 649
Wiek: 56
Lokalizacja: Warszawa
O ile mnie pamięć nie myli takich złączek używa się też np. do filtrów odwróconej osmozy.

Obrazek
http://www.belio.pl/p11707,aqua-art-ele ... aczki.html

Wydaje mi się że gdzieś widziałem identyczne złączki tylko ten kołnierzyk do zwalniania rurki też był z jakiegoś metalu

Dysze natomiast chyba przeważnie mają gwint M6
Tu jest w opisie
http://www.aliexpress.com/item/E3D-Volv ... 68e16fc57d

Edytka
Mam zołzę :)
http://www.sklep.pneumatyka.org/hp-wtyk ... 53_69.html

_________________
Pozdrawiam
Mirek


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Drukarki 3D - rozmyślania, pomysły, rozwiązania
PostNapisane: piątek, 26 lutego 2016, 00:04
Offline
Moderator
Avatar użytkownika

Dołączył(a): czwartek, 12 kwietnia 2012, 10:46
Posty: 5441
Wiek: 42
Lokalizacja: Kraków

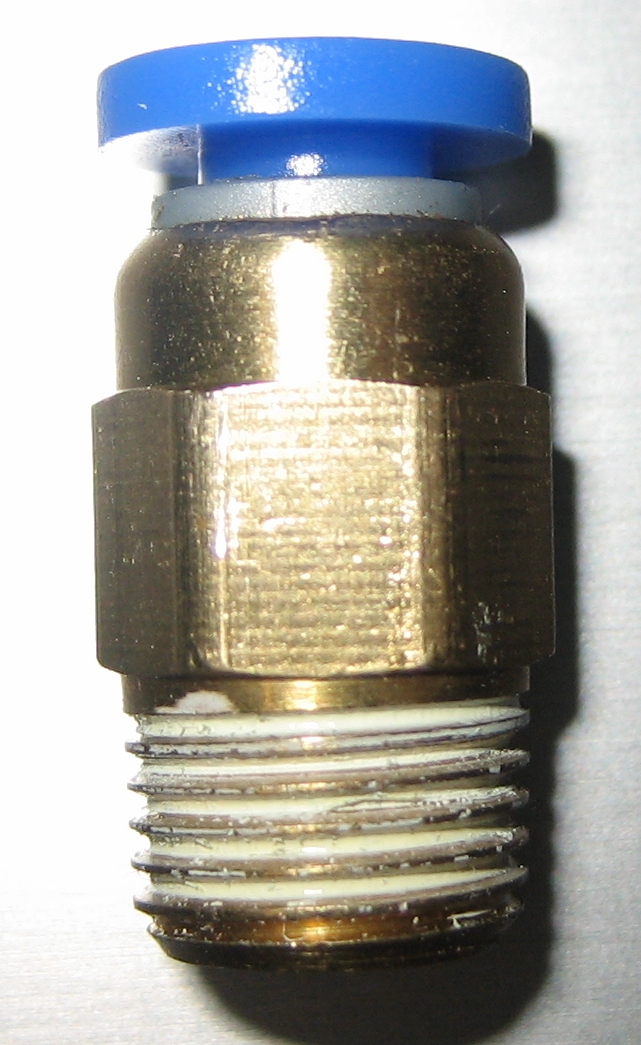

Wewnętrzny wymiar sześciokątu 3mm
Załącznik:
IMG_2914s.jpg [ 153.02 KiB | Przeglądane 3654 razy ]


Zewnętrzna średnica gwintu 9,5mm
Załącznik:
IMG_2915s.jpg [ 355.59 KiB | Przeglądane 3654 razy ]

Załącznik:
IMG_2916s.jpg [ 261.44 KiB | Przeglądane 3654 razy ]

_________________
pozdrawiam
Hubert
https://www.banggood.com/?p=WQ230911983820130156


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Drukarki 3D - rozmyślania, pomysły, rozwiązania
PostNapisane: piątek, 26 lutego 2016, 00:28
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 30 lipca 2013, 22:44
Posty: 649
Wiek: 56
Lokalizacja: Warszawa
Wymiar przystosowany do 3mm filamentu ciekawe czy są inne do 1.75mm
Troszkę mnie zaskoczyłeś tą sześciokątną wkładką.
Tak na dobrą sprawę to można by zrezygnować z tych złączek pod warunkiem wykorzystania extrudera który linkowałem.
Do połączenia głowicy z extruderem wystarczy wtedy kawałek nagwintowanej rurki.
Złączka zostanie tylko na wejściu filamentu do extrudera a tam już temperatura nie powinna być destrukcyjnie wysoka ;)

_________________
Pozdrawiam
Mirek


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Drukarki 3D - rozmyślania, pomysły, rozwiązania
PostNapisane: piątek, 26 lutego 2016, 06:00
Offline
modelarz
Avatar użytkownika

Dołączył(a): poniedziałek, 25 stycznia 2016, 13:16
Posty: 3050
Wiek: 54
Lokalizacja: Winnica k/Pułtuska
Czy Wy musicie rozbierać wszystko na atomy :roll: (:) :lol:
Cytuj:
Czy taki bloczek grzejny nie byłby lepszy zrobiony z np. mosiądzu?
Jeszcze lepszy będzie z miedzi... powaga. Co do masy, to mała rozpusta przy elemencie 20x20x10mm, i jeszcze dodatkowo poszatkowanym otworami :mrgreen:

_________________
Pozdrawiam, Artur


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Drukarki 3D - rozmyślania, pomysły, rozwiązania
PostNapisane: piątek, 26 lutego 2016, 09:23
Offline
Moderator
Avatar użytkownika

Dołączył(a): niedziela, 21 marca 2010, 18:35
Posty: 2286
Wiek: 57
Lokalizacja: Poznań - Jeżyce
Ja tak myślę, że za dużo myślisz. Ją też tak długo myślałem, ale stwierdziłem że za dużo myślę, więc składam Pruse i3, bo najszybciej i nataniem. A jak s....le kilka pierwszych wydruków, to będę miał temat do przemyśleń....

:lol: :x :lol: :lol:

_________________
Bartek
NEVER STOP EXPLORING!


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Drukarki 3D - rozmyślania, pomysły, rozwiązania
PostNapisane: piątek, 26 lutego 2016, 09:56
Offline
Moderator
Avatar użytkownika

Dołączył(a): czwartek, 12 kwietnia 2012, 10:46
Posty: 5441
Wiek: 42
Lokalizacja: Kraków
rycerz100 napisał(a):
Wymiar przystosowany do 3mm filamentu ciekawe czy są inne do 1.75mm
Troszkę mnie zaskoczyłeś tą sześciokątną wkładką.


Ta część nie jest krytyczna więc myślę, że istnieje tylko jedna średnica. Montowana do 1,75 jak i do 3mm. Plastik topiony jest dużo niżej więc tu jeszcze może być szerzej.

_________________
pozdrawiam
Hubert
https://www.banggood.com/?p=WQ230911983820130156


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Drukarki 3D - rozmyślania, pomysły, rozwiązania
PostNapisane: piątek, 26 lutego 2016, 10:02
Offline
modelarz
Avatar użytkownika

Dołączył(a): poniedziałek, 25 stycznia 2016, 13:16
Posty: 3050
Wiek: 54
Lokalizacja: Winnica k/Pułtuska
Mirek, za 175zł (:) Masz cały, gotowy, kompletny ekstruder z silnikiem i nawet ze złączką do rurki ptfe: All Metal MK8 Extruder Assembled Kit For 3D Printer :D

_________________
Pozdrawiam, Artur


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Drukarki 3D - rozmyślania, pomysły, rozwiązania
PostNapisane: piątek, 26 lutego 2016, 11:12
Offline
modelarz
Avatar użytkownika

Dołączył(a): czwartek, 21 lutego 2013, 12:14
Posty: 480
Wiek: 72
Lokalizacja: Olsztyn
Witam

rycerz100 napisał(a):
Wymiar przystosowany do 3mm filamentu ciekawe czy są inne do 1.75mm
Troszkę mnie zaskoczyłeś tą sześciokątną wkładką.
Tak na dobrą sprawę to można by zrezygnować z tych złączek pod warunkiem wykorzystania extrudera który linkowałem.
Do połączenia głowicy z extruderem wystarczy wtedy kawałek nagwintowanej rurki.
Złączka zostanie tylko na wejściu filamentu do extrudera a tam już temperatura nie powinna być destrukcyjnie wysoka ;)


Moim zdaniem nie warto kombinować . To to nazywa się łącznik wtykowy . Kosztuje parę groszy , dokumentacja tu ;

https://www.festo.com/cat/pl_pl/products_071000

Można kupić w siedzibie firmy jak i w każdej większej hurtowni pneumatyki przemysłowej jak i hydrauliki przemysłowej .

Wygląda to tak ;

Załącznik:
DSCF9216.JPG [ 366.74 KiB | Przeglądane 3634 razy ]


Załącznik:
DSCF9217.JPG [ 334.43 KiB | Przeglądane 3634 razy ]


Załącznik:
DSCF9218.JPG [ 316.54 KiB | Przeglądane 3634 razy ]


Złączki które stosuję na filament 1,75 mm .
Gwinty metryczne jak i calowe ( ten mniejszy to M 5 )

Joker

_________________
Dobre towarzystwo i kropla rumu , lub na odwrót .


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Drukarki 3D - rozmyślania, pomysły, rozwiązania
PostNapisane: piątek, 26 lutego 2016, 12:49
Offline
modelarz
Avatar użytkownika

Dołączył(a): poniedziałek, 25 stycznia 2016, 13:16
Posty: 3050
Wiek: 54
Lokalizacja: Winnica k/Pułtuska
A moja Menda się zbuntowała, i stwierdziła, że nie będzie ze mną współpracować... :cry:

_________________
Pozdrawiam, Artur


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Drukarki 3D - rozmyślania, pomysły, rozwiązania
PostNapisane: piątek, 26 lutego 2016, 12:50
Online
Moderator
Avatar użytkownika

Dołączył(a): sobota, 20 marca 2010, 17:47
Posty: 6142
Wiek: 49
Lokalizacja: Józefów (ten koło Błonia)
No to teraz Ty rozbierzesz na atomy....

Wysłane z mojego GT-S7560 przy użyciu Tapatalka

_________________
Pozdrawiam Adam


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Drukarki 3D - rozmyślania, pomysły, rozwiązania
PostNapisane: piątek, 26 lutego 2016, 12:59
Offline
modelarz
Avatar użytkownika

Dołączył(a): poniedziałek, 25 stycznia 2016, 13:16
Posty: 3050
Wiek: 54
Lokalizacja: Winnica k/Pułtuska
Ja ją wyleczę... bardzo szybko usunę jej focha :mrgreen: Już jedzie silnik do ekstrudera, który szybciej rozerwie głowicę, niż pozwoli jej się przyczopować :lol:

_________________
Pozdrawiam, Artur


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Drukarki 3D - rozmyślania, pomysły, rozwiązania
PostNapisane: sobota, 27 lutego 2016, 01:53
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 30 lipca 2013, 22:44
Posty: 649
Wiek: 56
Lokalizacja: Warszawa
Praca mnie wessała dziś troszkę :)

Artu napisał(a):
Czy Wy musicie rozbierać wszystko na atomy :roll: (:) :lol:

Odezwał się ten co to niby nie rozbiera :D ;) :)

baxter napisał(a):
Ja tak myślę, że za dużo myślisz. Ją też tak długo myślałem, ale stwierdziłem że za dużo myślę, więc składam Pruse i3, bo najszybciej i nataniem. A jak s....le kilka pierwszych wydruków, to będę miał temat do przemyśleń....:lol: :x :lol: :lol:


Ja to już zbyt dużo razy tak robiłem i już mi się nie chce kolejny raz rozbierać i zmieniać :)
Tak jakoś mi się chce raz a dobrze ;)

Ellipsis napisał(a):
Ta część nie jest krytyczna więc myślę, że istnieje tylko jedna średnica. Montowana do 1,75 jak i do 3mm. Plastik topiony jest dużo niżej więc tu jeszcze może być szerzej.

Też tak mi się wydawało.
W poniedziałek podjadę do linkowanego sklepu i kupię kilka takich złączek na próbę.

Artu napisał(a):
Mirek, za 175zł (:) Masz cały, gotowy, kompletny ekstruder z silnikiem i nawet ze złączką do rurki ptfe: All Metal MK8 Extruder Assembled Kit For 3D Printer :D


Nie dam się będę przebijał a i tak sam coś spłodzę :D
http://www.aliexpress.com/item/12-24V-F ... 93078e26fb

JOKER 2 napisał(a):

Moim zdaniem nie warto kombinować . To to nazywa się łącznik wtykowy . Kosztuje parę groszy , dokumentacja tu ;

https://www.festo.com/cat/pl_pl/products_071000

Można kupić w siedzibie firmy jak i w każdej większej hurtowni pneumatyki przemysłowej jak i hydrauliki przemysłowej .
Złączki które stosuję na filament 1,75 mm .
Gwinty metryczne jak i calowe ( ten mniejszy to M 5 )

Joker


Wszystko jasne dzięki za linki i fotki :)

Artu napisał(a):
Ja ją wyleczę... bardzo szybko usunę jej focha :mrgreen: Już jedzie silnik do ekstrudera, który szybciej rozerwie głowicę, niż pozwoli jej się przyczopować :lol:


Artur mam taki motorek który rozwiąże Twoje problemy :)
Średnicy około 150X150mm i długości jakieś 400mm na bank da sobie radę :D :) :D
Siedziało toto w kopiarce Canona z 1989 roku

_________________
Pozdrawiam
Mirek


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Drukarki 3D - rozmyślania, pomysły, rozwiązania
PostNapisane: sobota, 27 lutego 2016, 04:58
Offline
modelarz
Avatar użytkownika

Dołączył(a): poniedziałek, 25 stycznia 2016, 13:16
Posty: 3050
Wiek: 54
Lokalizacja: Winnica k/Pułtuska
rycerz100 napisał(a):
Artur mam taki motorek który rozwiąże Twoje problemy :)
Średnicy około 150X150mm i długości jakieś 400mm na bank da sobie radę :D :) :D
Nie da rady zamontować do mojego "Goliata". Tam "siedzi" silnik Nema17 42x42mm :lol:
rycerz100 napisał(a):
Siedziało toto w kopiarce Canona z 1989 roku
Miałem kiedyś zamiar kupić jakąś starą kopiarkę/xero, bo podobno jest w ich wnętrznościach sporo fajnych rzeczy :mrgreen: Niestety, w mojej okolicy nie ma takich złomowych urządzeń na sprzedaż.... :cry:

_________________
Pozdrawiam, Artur


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Drukarki 3D - rozmyślania, pomysły, rozwiązania
PostNapisane: sobota, 27 lutego 2016, 18:52
Offline
Moderator
Avatar użytkownika

Dołączył(a): niedziela, 21 marca 2010, 18:35
Posty: 2286
Wiek: 57
Lokalizacja: Poznań - Jeżyce
Poszukać serwisu drukarek. Kiedyś jeden odwiedził em przypadkowo, po sąsiedzku fotel stomatologiczny montowałem, eu nich był zawór wody. Dostałem na odchodne 6 silników, i facet przepraszał że nie ma więcej bo wywalił tydzień wcześniej....

_________________
Bartek
NEVER STOP EXPLORING!


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Drukarki 3D - rozmyślania, pomysły, rozwiązania
PostNapisane: sobota, 12 marca 2016, 01:20
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 30 lipca 2013, 22:44
Posty: 649
Wiek: 56
Lokalizacja: Warszawa
Panowie czy istnieje gotowa płytka na której siedzi kilka driverów potrafiąca kopiować dowolną oś na kilka silników ?
Niestety musi mieć możliwość zmiany kierunku obrotu silnika np. za pomocą zworek.
Wymyśliłem sobie drukarkę z osią Z trochę nietypową :)
Stół będzie pracował tylko w tej osi czyli Z będą go podnosiły 2 śruby trapezowe.
Na to wykorzystam sklonowaną oś na RAMPS 1.4
Brakuje mi niestety jeszcze jednego klona na oś Y

Obrazek

Wiem że można tak ale wolę tego klona jeśli istnieje ;)

Obrazek

_________________
Pozdrawiam
Mirek


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Drukarki 3D - rozmyślania, pomysły, rozwiązania
PostNapisane: sobota, 12 marca 2016, 08:11
Offline
modelarz
Avatar użytkownika

Dołączył(a): poniedziałek, 25 stycznia 2016, 13:16
Posty: 3050
Wiek: 54
Lokalizacja: Winnica k/Pułtuska
Mirku, rozgałęziacz Y, tylko na 4 piny :mrgreen: Co do zmiany kierunku obrotów silnika, to wystarczy wtyczkę przepiąć o 180°, lub zmienić w sofcie :P

_________________
Pozdrawiam, Artur


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Drukarki 3D - rozmyślania, pomysły, rozwiązania
PostNapisane: sobota, 12 marca 2016, 11:26
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 30 lipca 2013, 22:44
Posty: 649
Wiek: 56
Lokalizacja: Warszawa
To pierwsza rzecz o której pomyślałem ale wydała mi się zbyt prosta żeby była realna :D

_________________
Pozdrawiam
Mirek


Góra
 Zobacz profil Wyślij e-mail

Wyświetl posty nie starsze niż:  Sortuj wg
Utwórz nowy wątek Odpowiedz w wątku  [ Posty: 82 ]  Przejdź na stronę Poprzednia strona  1, 2, 3, 4, 5  Następna strona

Strefa czasowa: UTC + 1


Kto przegląda forum

Użytkownicy przeglądający ten dział: Brak zidentyfikowanych użytkowników i 1 gość


Nie możesz rozpoczynać nowych wątków
Nie możesz odpowiadać w wątkach
Nie możesz edytować swoich postów
Nie możesz usuwać swoich postów
Nie możesz dodawać załączników

Szukaj:
Skocz do:

77,156,673 Wyświetlone Powered by phpBB © 2000, 2002, 2005, 2007 phpBB Group
Przyjazne użytkownikom polskie wsparcie phpBB3 - phpBB3.PL
