 Tytuł: Re: Wyważarka idealna - zróbmy ją razem :)
PostNapisane: wtorek, 18 sierpnia 2015, 19:02
Offline
modelarz
Avatar użytkownika

Dołączył(a): piątek, 22 marca 2013, 02:24
Posty: 405
Wiek: 39
Lokalizacja: Wwa
Pająk działa :)

Załącznik:
pajak.jpg [ 226.55 KiB | Przeglądane 5383 razy ]

_________________
--
Pozdrawiam, Adam
Quad FPV MultiWii, Hexa KFC32, Hexa AutoQuad!, MultiWii Y4, Quad Edward AutoQuad, Autoquad M4 x2, Pioneer 1400, Skysurfer 2000, DG-1000, ESA Ił2m3, ESA Hawker Typhoon, ESA Ki-61 Hien, DLG GROT, Breeze PRO EVO


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Wyważarka idealna - zróbmy ją razem :)
PostNapisane: środa, 19 sierpnia 2015, 17:57
Offline
modelarz
Avatar użytkownika

Dołączył(a): piątek, 22 marca 2013, 02:24
Posty: 405
Wiek: 39
Lokalizacja: Wwa
a tak wygląda mocowanie czujnika obrotów (nadajnik - dioda i odbiornik - fototranzystor)
Zastosowałem LTE302 i LTR301. Dość fajna sprawa bo mają wbudowaną soczewkę więc pole pomiaru jest ograniczone.

Załącznik:
IR_holder.JPG [ 97.06 KiB | Przeglądane 5347 razy ]

_________________
--
Pozdrawiam, Adam
Quad FPV MultiWii, Hexa KFC32, Hexa AutoQuad!, MultiWii Y4, Quad Edward AutoQuad, Autoquad M4 x2, Pioneer 1400, Skysurfer 2000, DG-1000, ESA Ił2m3, ESA Hawker Typhoon, ESA Ki-61 Hien, DLG GROT, Breeze PRO EVO


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Wyważarka idealna - zróbmy ją razem :)
PostNapisane: środa, 19 sierpnia 2015, 21:30
Offline
Moderator
Avatar użytkownika

Dołączył(a): sobota, 20 marca 2010, 17:29
Posty: 5574
Wiek: 44
Lokalizacja: Huddersfield - taka dziura w UK :P
super - to kiedy dostane moj zestaw do testow ?

_________________
Pozdrawiam Robert vel mammuth .
Wiele osob znajacych mnie tylko z "netu" podejrzewa, ze jestem aroganckim chamem.
Wszystko zmienia sie jak juz mnie poznaja osobiscie ...... maja pewnosc

jesli pomoglem - to kliknij >>> POMOGL <<<


Góra
 Zobacz profil

 Tytuł: Re: Wyważarka idealna - zróbmy ją razem :)
PostNapisane: poniedziałek, 24 sierpnia 2015, 19:58
Offline
modelarz
Avatar użytkownika

Dołączył(a): piątek, 22 marca 2013, 02:24
Posty: 405
Wiek: 39
Lokalizacja: Wwa
Dzięki koledze Jocker2 mamy wycenę elementów czyli płytek których rysunki zamieściłem. Wykonanie z aluminium jak dobrze pamiętam 2,5mm.
Za komplet 5 szt przy 10 kompletach wychodzi 55zl netto czyli jakieś 68zł.

Z mojej strony robi się już PCB co by ładnie wszystko było wyprowadzone.

Jeżeli ktoś chce te elementy to proszę o PW, postaram się zebrać to do kupy. Kolejne elementy będą powstawać systematycznie.

_________________
--
Pozdrawiam, Adam
Quad FPV MultiWii, Hexa KFC32, Hexa AutoQuad!, MultiWii Y4, Quad Edward AutoQuad, Autoquad M4 x2, Pioneer 1400, Skysurfer 2000, DG-1000, ESA Ił2m3, ESA Hawker Typhoon, ESA Ki-61 Hien, DLG GROT, Breeze PRO EVO


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Wyważarka idealna - zróbmy ją razem :)
PostNapisane: czwartek, 27 sierpnia 2015, 04:06
Offline
modelarz
Avatar użytkownika

Dołączył(a): niedziela, 21 marca 2010, 14:14
Posty: 301
Wiek: 33
Lokalizacja: Daytona Beach, Fl
Jako komplet traktujesz 2 główne płytki plus 3 płytki silnikowe?
Na ile wyceniasz elektronikę?

_________________
"A bad day at the flying field is better than a good day at work.
Work is for people who don't know how to fly..."
Krzysiek


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Wyważarka idealna - zróbmy ją razem :)
PostNapisane: piątek, 28 sierpnia 2015, 11:13
Offline
modelarz
Avatar użytkownika

Dołączył(a): piątek, 22 marca 2013, 02:24
Posty: 405
Wiek: 39
Lokalizacja: Wwa
tak, komplet to sumarycznie 5 płytek
Elektroniki jeszcze nie wycenie - poszedł prototyp do płytkarni
Sprawdzę, zobaczę czy działa odpowiednio, wtedy można będzie puścić serie bo jak wiadomo pojedyncze sztuki kosztują więcej.

A tym czasem ... kto ma możliwość frezowania MDF ?

_________________
--
Pozdrawiam, Adam
Quad FPV MultiWii, Hexa KFC32, Hexa AutoQuad!, MultiWii Y4, Quad Edward AutoQuad, Autoquad M4 x2, Pioneer 1400, Skysurfer 2000, DG-1000, ESA Ił2m3, ESA Hawker Typhoon, ESA Ki-61 Hien, DLG GROT, Breeze PRO EVO


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Wyważarka idealna - zróbmy ją razem :)
PostNapisane: środa, 2 września 2015, 09:47
Offline
modelarz
Avatar użytkownika

Dołączył(a): piątek, 22 marca 2013, 02:24
Posty: 405
Wiek: 39
Lokalizacja: Wwa

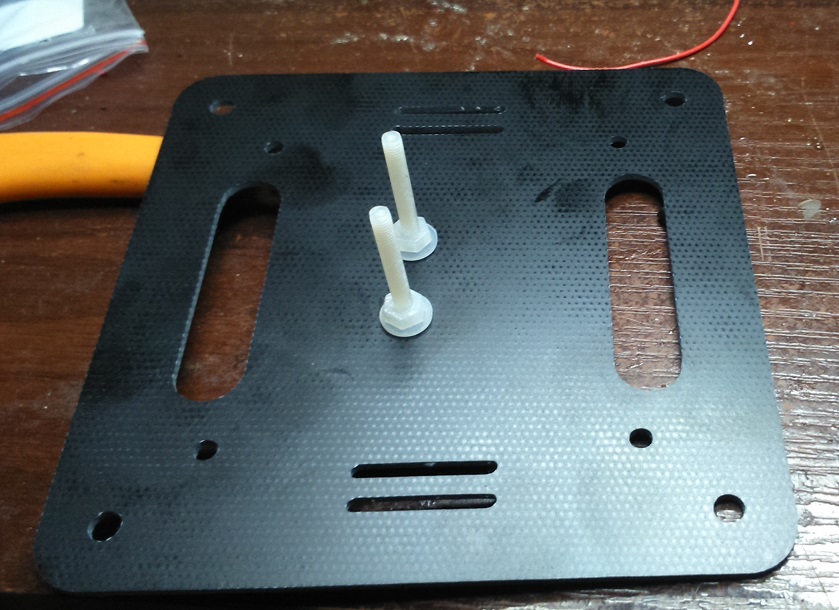

Zaczynam składać część mechaniczna

Załącznik:
01-mech.jpg [ 168.11 KiB | Przeglądane 5143 razy ]


Załącznik:
02-mech-adxl.jpg [ 161.3 KiB | Przeglądane 5143 razy ]


Załącznik:
03-mech-stands.jpg [ 181.49 KiB | Przeglądane 5143 razy ]


Załącznik:
04-mech-damp.jpg [ 167.69 KiB | Przeglądane 5143 razy ]


Załącznik:
05-mech-mot.jpg [ 122.22 KiB | Przeglądane 5143 razy ]


Załącznik:
06-mech-mot2.jpg [ 180.05 KiB | Przeglądane 5143 razy ]

_________________
--
Pozdrawiam, Adam
Quad FPV MultiWii, Hexa KFC32, Hexa AutoQuad!, MultiWii Y4, Quad Edward AutoQuad, Autoquad M4 x2, Pioneer 1400, Skysurfer 2000, DG-1000, ESA Ił2m3, ESA Hawker Typhoon, ESA Ki-61 Hien, DLG GROT, Breeze PRO EVO


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Wyważarka idealna - zróbmy ją razem :)
PostNapisane: środa, 2 września 2015, 14:54
Offline
modelarz
Avatar użytkownika

Dołączył(a): wtorek, 17 maja 2011, 21:41
Posty: 257
Wiek: 35
Lokalizacja: Warszawa
Kibicuje kibicuję, i jak by co jestem chętny na jedną sztukę.

_________________
Podpis :)


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Wyważarka idealna - zróbmy ją razem :)
PostNapisane: czwartek, 3 września 2015, 16:05
Offline
modelarz
Avatar użytkownika

Dołączył(a): piątek, 22 marca 2013, 02:24
Posty: 405
Wiek: 39
Lokalizacja: Wwa
raz już pytałem ale zapytam drugi raz - ktoś mi wyfrezuje z MDF 12 lub 18 takie mega skomplikowane coś ?

Załącznik:
podstawa.JPG [ 61.02 KiB | Przeglądane 5085 razy ]

_________________
--
Pozdrawiam, Adam
Quad FPV MultiWii, Hexa KFC32, Hexa AutoQuad!, MultiWii Y4, Quad Edward AutoQuad, Autoquad M4 x2, Pioneer 1400, Skysurfer 2000, DG-1000, ESA Ił2m3, ESA Hawker Typhoon, ESA Ki-61 Hien, DLG GROT, Breeze PRO EVO


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Wyważarka idealna - zróbmy ją razem :)
PostNapisane: czwartek, 3 września 2015, 16:53
Online
Moderator
Avatar użytkownika

Dołączył(a): sobota, 20 marca 2010, 17:47
Posty: 6142
Wiek: 49
Lokalizacja: Józefów (ten koło Błonia)
Na kiedy to chcesz.
Podeslij plik.

Wysłane z mojego GT-S7560 przy użyciu Tapatalka

_________________
Pozdrawiam Adam


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Wyważarka idealna - zróbmy ją razem :)
PostNapisane: czwartek, 3 września 2015, 17:18
A to Nam się Adam "rozbujał" :o (:) :mrgreen: :lol:


Góra


 Tytuł: Re: Wyważarka idealna - zróbmy ją razem :)
PostNapisane: środa, 16 września 2015, 11:16
Offline
modelarz
Avatar użytkownika

Dołączył(a): piątek, 22 marca 2013, 02:24
Posty: 405
Wiek: 39
Lokalizacja: Wwa
Coś się dzieje :)

Załącznik:
podstawka.jpg [ 164.12 KiB | Przeglądane 5036 razy ]


no i zielone płytki przyszli ;)

Załącznik:
balancer_pcb.jpg [ 252.61 KiB | Przeglądane 5036 razy ]

_________________
--
Pozdrawiam, Adam
Quad FPV MultiWii, Hexa KFC32, Hexa AutoQuad!, MultiWii Y4, Quad Edward AutoQuad, Autoquad M4 x2, Pioneer 1400, Skysurfer 2000, DG-1000, ESA Ił2m3, ESA Hawker Typhoon, ESA Ki-61 Hien, DLG GROT, Breeze PRO EVO


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Wyważarka idealna - zróbmy ją razem :)
PostNapisane: czwartek, 1 października 2015, 08:14
Offline
modelarz
Avatar użytkownika

Dołączył(a): piątek, 22 marca 2013, 02:24
Posty: 405
Wiek: 39
Lokalizacja: Wwa
wychodzi na to ze obwody działają

teraz trzeba się pobawić w kalibracje etc.

Załącznik:
balancer_pcb1.jpg [ 214.63 KiB | Przeglądane 4982 razy ]


Załącznik:
balancer_pcb2.jpg [ 270.08 KiB | Przeglądane 4982 razy ]

_________________
--
Pozdrawiam, Adam
Quad FPV MultiWii, Hexa KFC32, Hexa AutoQuad!, MultiWii Y4, Quad Edward AutoQuad, Autoquad M4 x2, Pioneer 1400, Skysurfer 2000, DG-1000, ESA Ił2m3, ESA Hawker Typhoon, ESA Ki-61 Hien, DLG GROT, Breeze PRO EVO


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Wyważarka idealna - zróbmy ją razem :)
PostNapisane: czwartek, 1 października 2015, 09:13
Offline
Moderator
Avatar użytkownika

Dołączył(a): czwartek, 12 kwietnia 2012, 10:46
Posty: 5441
Wiek: 42
Lokalizacja: Kraków
Pinów jak do autopilota AUAV3 :)

_________________
pozdrawiam
Hubert
https://www.banggood.com/?p=WQ230911983820130156


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Wyważarka idealna - zróbmy ją razem :)
PostNapisane: czwartek, 1 października 2015, 09:45
Offline
modelarz
Avatar użytkownika

Dołączył(a): piątek, 22 marca 2013, 02:24
Posty: 405
Wiek: 39
Lokalizacja: Wwa
Część nie wykorzystywanych, jednak jak już robiłem płytkę to dałem zapas :)

_________________
--
Pozdrawiam, Adam
Quad FPV MultiWii, Hexa KFC32, Hexa AutoQuad!, MultiWii Y4, Quad Edward AutoQuad, Autoquad M4 x2, Pioneer 1400, Skysurfer 2000, DG-1000, ESA Ił2m3, ESA Hawker Typhoon, ESA Ki-61 Hien, DLG GROT, Breeze PRO EVO


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Wyważarka idealna - zróbmy ją razem :)
PostNapisane: poniedziałek, 5 października 2015, 13:54
Offline
modelarz
Avatar użytkownika

Dołączył(a): piątek, 22 marca 2013, 02:24
Posty: 405
Wiek: 39
Lokalizacja: Wwa
no to gotowe, działa
potencjał niesamowity

teraz jeszcze kwestia dopracowania softu, pobawienie się ustawieniami itp.

Załącznik:
rig.jpg [ 269.48 KiB | Przeglądane 4932 razy ]

_________________
--
Pozdrawiam, Adam
Quad FPV MultiWii, Hexa KFC32, Hexa AutoQuad!, MultiWii Y4, Quad Edward AutoQuad, Autoquad M4 x2, Pioneer 1400, Skysurfer 2000, DG-1000, ESA Ił2m3, ESA Hawker Typhoon, ESA Ki-61 Hien, DLG GROT, Breeze PRO EVO


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Wyważarka idealna - zróbmy ją razem :)
PostNapisane: poniedziałek, 5 października 2015, 15:06
Offline
Moderator
Avatar użytkownika

Dołączył(a): czwartek, 12 kwietnia 2012, 10:46
Posty: 5441
Wiek: 42
Lokalizacja: Kraków
A kiedy ocena efektów praktycznych?

_________________
pozdrawiam
Hubert
https://www.banggood.com/?p=WQ230911983820130156


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Wyważarka idealna - zróbmy ją razem :)
PostNapisane: poniedziałek, 5 października 2015, 20:38
Offline
modelarz
Avatar użytkownika

Dołączył(a): piątek, 22 marca 2013, 02:24
Posty: 405
Wiek: 39
Lokalizacja: Wwa
Może być i teraz bo pierwsze "przebiegi" mam za sobą.

Na pierwszy rzut zrobiłem wyważanie silnika. Nazywa się to 4 point balancing gdyż wykonujemy 4 "przebiegi".
Zaznaczamy sobie na silniku 3 punkty referencyjne (co 120 stopni). Uruchamiamy przebieg silnika do wywżania (1 przebieg) (możemy popatrzeć wtedy jaka jest magnituda), montujemy/przyklejamy obciążnik w 1 punkcie (2 przebieg) w drugim i trzecim.
Następnie dostajemy obraz jak się siły (niezrównoważenie) układa.
Dodajemy obciążenie w wyliczonym punkcie i .... sprawdzamy magnitude. Jeżeli trafiliśmy z obciążeniem to cieszymy się pięknie wyważonym silnikiem. Jak nie, robimy korekty masy.

Podobnie ze śmigłami przy czym tutaj dochodzi jeszcze kwestia łopaty referencyjnej i wymaga to trochę dostrojenia w zależności (to moje wnioski) od wielkości silnika/śmigła (więc i amplitudy drgań) itp.

_________________
--
Pozdrawiam, Adam
Quad FPV MultiWii, Hexa KFC32, Hexa AutoQuad!, MultiWii Y4, Quad Edward AutoQuad, Autoquad M4 x2, Pioneer 1400, Skysurfer 2000, DG-1000, ESA Ił2m3, ESA Hawker Typhoon, ESA Ki-61 Hien, DLG GROT, Breeze PRO EVO


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Wyważarka idealna - zróbmy ją razem :)
PostNapisane: poniedziałek, 5 października 2015, 22:47
Offline
Moderator
Avatar użytkownika

Dołączył(a): czwartek, 12 kwietnia 2012, 10:46
Posty: 5441
Wiek: 42
Lokalizacja: Kraków
A jeśli po takim wyważeniu odkręcisz silnik zupełnie od ustrojstwa, przykręcisz ponownie i uruchomisz cykl ponownie, to co pokaże?
Level 2 to obrót silnika o 90 stopni w czasie przykręcania.

_________________
pozdrawiam
Hubert
https://www.banggood.com/?p=WQ230911983820130156


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Wyważarka idealna - zróbmy ją razem :)
PostNapisane: poniedziałek, 5 października 2015, 23:39
Offline
modelarz
Avatar użytkownika

Dołączył(a): piątek, 22 marca 2013, 02:24
Posty: 405
Wiek: 39
Lokalizacja: Wwa
co masz na myśli ?

Podczas wyważania silnika pozycja referencyjna jest umowna. Ważne jest aby sobie zaznaczyć punkty co 120 stopni do późniejszych mas odniesienia. Odpowiadając - zostanie pokazana taka sama magnituda drgań jak w pierwszej pozycji.

_________________
--
Pozdrawiam, Adam
Quad FPV MultiWii, Hexa KFC32, Hexa AutoQuad!, MultiWii Y4, Quad Edward AutoQuad, Autoquad M4 x2, Pioneer 1400, Skysurfer 2000, DG-1000, ESA Ił2m3, ESA Hawker Typhoon, ESA Ki-61 Hien, DLG GROT, Breeze PRO EVO


Góra
 Zobacz profil Wyślij e-mail
