 Tytuł: Re: Arduino - jak zacząć.
PostNapisane: środa, 9 listopada 2016, 00:08
Offline
modelarz
Avatar użytkownika

Dołączył(a): czwartek, 6 września 2012, 13:21
Posty: 1528
Wiek: 50
Lokalizacja: Pleszew
USBASP służy do wgrywania botka i softu przez 6 pinów (miso, mosi, sck, reset i zasilanie), natomiast FTDI tylko softu (mając wgranego botka) przez 5 pinów (rx, tx, reset i zasilanie). USBASP w menadżerze pojawia się jako USBDevice lub LibUSB, i jest to osobne urządzenie. Natomiast FTDI pojawia sią jako jeden z portów COM, i jest to całkiem inna bajka niż USBASP.
Jedno z drugim nie ma nic wspólnego, więc to że w menadżerze masz coś pod COMem znaczy tylko że masz wgrane stery pod FTDI.

_________________
Amerykanie wydali dziesiątki milionów dolarów na skonstruowanie długopisu dla astronautów..
Rosjanie używają ołówków.

Sławek


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Arduino - jak zacząć.
PostNapisane: środa, 9 listopada 2016, 07:23
Offline
modelarz
Avatar użytkownika

Dołączył(a): środa, 10 grudnia 2014, 21:58
Posty: 801
Wiek: 43
Lokalizacja: Opole
Fajnie Sławku że jesteś. Ok tylko nie rozumiem dlaczego wcześniej mogłem załadować program przez FTDI, a teraz nie mogę. A było to o wiele prostsze.

_________________
_____________________________
Pozdrawiam
Jak się nie ma ,co się lubi , to się to buduje


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Arduino - jak zacząć.
PostNapisane: środa, 9 listopada 2016, 10:34
Offline
Moderator
Avatar użytkownika

Dołączył(a): czwartek, 12 kwietnia 2012, 10:46
Posty: 4518
Wiek: 40
Lokalizacja: Kraków
Zobacz na swój post w tym wątku z piątku 19 grudnia 2014, 17:58
I zrób tak samo jak wtedy.

_________________
pozdrawiam
Hubert
https://www.banggood.com/?p=WQ230911983820130156


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Arduino - jak zacząć.
PostNapisane: środa, 9 listopada 2016, 11:59
Offline
modelarz
Avatar użytkownika

Dołączył(a): środa, 10 grudnia 2014, 21:58
Posty: 801
Wiek: 43
Lokalizacja: Opole
Tak Hubert, to jest ten sam problem tylko zarzucony na 2lata i nie rozwiązany, bo zacząłem wgrywać programy programatorem, ale już mam dosyć podpinania i odpinania kabelków. Jest to denerwujące i niewygodne.
Tak więc problem istnieje nadal nierozwiązany.

_________________
_____________________________
Pozdrawiam
Jak się nie ma ,co się lubi , to się to buduje


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Arduino - jak zacząć.
PostNapisane: środa, 9 listopada 2016, 12:19
Offline
Moderator
Avatar użytkownika

Dołączył(a): czwartek, 12 kwietnia 2012, 10:46
Posty: 4518
Wiek: 40
Lokalizacja: Kraków
Wrzuć zrzuty ekranu po kolei co i jak robisz a także zrzut ekranu z menadżera urządzeń z podłączonym FTDI.

_________________
pozdrawiam
Hubert
https://www.banggood.com/?p=WQ230911983820130156


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Arduino - jak zacząć.
PostNapisane: środa, 9 listopada 2016, 16:12
Offline
modelarz
Avatar użytkownika

Dołączył(a): środa, 10 grudnia 2014, 21:58
Posty: 801
Wiek: 43
Lokalizacja: Opole
Ok. To późnym wieczorem. Ale najpierw spróbuję jeszcze zaktualizować Arduino IDE i na nowo zainstalować FTDI. Jak to nie pomoże to będę pisać. Dla mnie dziwne jest że wcześniej działało od strzała. I nagle przestało, a na przykład z MW Cirus się komunikuje bez problemu.

_________________
_____________________________
Pozdrawiam
Jak się nie ma ,co się lubi , to się to buduje


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Arduino - jak zacząć.
PostNapisane: środa, 9 listopada 2016, 20:12
Offline
Moderator
Avatar użytkownika

Dołączył(a): czwartek, 12 kwietnia 2012, 10:46
Posty: 4518
Wiek: 40
Lokalizacja: Kraków
Pojawiła się nowa ślicznotka w rodzinie. Nazywa się Mega2560 Pro Mini
Wymiary: 5,42 x 3,68 cm
Zasilanie: 7-12V
Analog Input: 16
Digital I/O: 54
Taktowanie: 16MHz
DC Current per I/O Pin 40 mA
DC Current for 3.3V Pin 50 mA

Fotki:
Załącznik:
IMG_3795s.jpg [ 380.81 KiB | Przeglądane 3550 razy ]

Załącznik:
IMG_3797s.jpg [ 280.86 KiB | Przeglądane 3550 razy ]

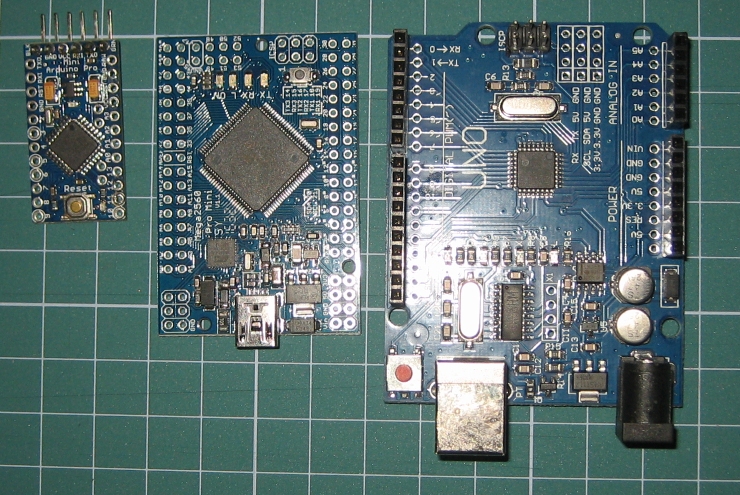

Porównanie do Uno i Pro mini
Załącznik:
IMG_3799s.jpg [ 342 KiB | Przeglądane 3550 razy ]


I uzbrojona:
Załącznik:
IMG_3801s.jpg [ 284.23 KiB | Przeglądane 3550 razy ]


Załącznik:
500px-Mega2560_Pro_Mini_pinout.jpg [ 57.47 KiB | Przeglądane 3550 razy ]


Ważna uwaga: piny 5V i 3,3V to wyjście z wbudowanych regulatorów na płytce, jeśli podacie tu zasilanie to płytka ZADYMI!

_________________
pozdrawiam
Hubert
https://www.banggood.com/?p=WQ230911983820130156


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Arduino - jak zacząć.
PostNapisane: piątek, 25 listopada 2016, 16:25
Offline
modelarz
Avatar użytkownika

Dołączył(a): piątek, 25 listopada 2016, 14:31
Posty: 2
Wiek: 37
Lokalizacja: Piotrków Trybunalski
Witam

Zwracam się do Was koledzy z moim problemem, którego nie potrafię rozwiązać mimo zrobionych mikrostudiów nad arduino. Mam płykę Arduino UNO R3, zainstalowane aktualne sterowniki do łączenia się z nią przez usb to jednak przy próbuje wgrania jakiegoś szkicu mimo wybrania odpowiedniej płytki i portu otrzymuje komunikat:
avrdude: stk500_recv(): programmer is not responding

Rozumiem, że przyczyną może być brak wypalonego bootloadera, dlatego w tym celu zakupiłem programator USBASP V2.0 jednak z nim mam taki kłopot, że po zainstalowaniu sterowników, program arduino nie wykrywa go jako port com (jest zainstalowany jako port usb) i arduino ide wywala komunikat:

avrdude: warning: cannot set sck period. please check for usbasp firmware update.
avrdude: error: programm enable: target doesn't answer. 1
avrdude: initialization failed, rc=-1
Double check connections and try again, or use -F to override
this check.

Błąd przy wgrywaniu bootloadera.

Pytanie teraz jak to rozwiązać ?

Poniżej zdjęcie mojego zestawu.

Obrazek


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Arduino - jak zacząć.
PostNapisane: piątek, 25 listopada 2016, 16:32
Offline
modelarz
Avatar użytkownika

Dołączył(a): środa, 31 marca 2010, 08:00
Posty: 3328
Wiek: 68
Lokalizacja: Pabianice
Zacznij od powitalni ;)

_________________
Pozdrawiam
karol


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Arduino - jak zacząć.
PostNapisane: piątek, 25 listopada 2016, 16:34
Offline
Moderator
Avatar użytkownika

Dołączył(a): wtorek, 11 maja 2010, 21:15
Posty: 6563
Wiek: 49
Lokalizacja: Śrem
I wcale mnie to nie dziwi.
A to viewtopic.php?f=30&t=113 już przerobiłeś?
No to skoro z tym sobie nie radzisz, to wierz mi, że z arduino będzie jeszcze trudniej.
Czas start - masz 24h a potem... flight to the dark side of the moon

_________________
Pozdrawiam - Wojciech POL - 7728
Im większa wiedza tym mniejsze ego.
FILMY


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Arduino - jak zacząć.
PostNapisane: sobota, 26 listopada 2016, 20:50
Offline
Moderator
Avatar użytkownika

Dołączył(a): czwartek, 12 kwietnia 2012, 10:46
Posty: 4518
Wiek: 40
Lokalizacja: Kraków
bulk napisał(a):
Pytanie teraz jak to rozwiązać?

Na przykład użyj mkAVRCalculator'a.

_________________
pozdrawiam
Hubert
https://www.banggood.com/?p=WQ230911983820130156


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Arduino - jak zacząć.
PostNapisane: wtorek, 20 grudnia 2016, 21:49
Offline
modelarz
Avatar użytkownika

Dołączył(a): sobota, 3 kwietnia 2010, 19:10
Posty: 1589
Wiek: 44
Lokalizacja: Braniewo
Ponieważ nie mam o Arduino bladego pojęcia, a Wy macie spore, chciałbym prosić Was o pomoc.
Zamontowałem w samochodzie dodatkowe ogrzewanie elektryczne i chciałbym zbudować monitor poboru prądu pobieranego przez grzałkę i napięcie akumulatora. Prąd graniczny to 80A. Widziałem że pod Arduino można podpiąć moduł przepływu prądu, ale max 30A. W ostateczności mogę zainstalować gotowca http://allegro.pl/modul-woltomierz-0-10 ... 43588.html z bocznikiem 100A, ale może udałoby się zbudować coś co pokazywałoby więcej, np. skalę procentową w dolnej linii wyświetlacza LCD, lub orientacyjną moc grzałki?
Przy okazji może bym się czegoś nowego na starość nauczył :)

_________________
moja strona firmowa: https://gprofi.pl


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Arduino - jak zacząć.
PostNapisane: wtorek, 20 grudnia 2016, 22:14
Offline
Moderator
Avatar użytkownika

Dołączył(a): czwartek, 12 kwietnia 2012, 10:46
Posty: 4518
Wiek: 40
Lokalizacja: Kraków
Czujnik można zastosować np taki: http://pitlab.pl/system-fpv/czujnik-pradu.html max 77,5A
A prezentacja graficzna może być dowolna, wyświetlacz OLED, diody, dźwięki - co kolega życzy, do wyboru do koloru.

Jeśli gotowe moduły to Chiny mają bogatą ofertę:
http://www.banggood.com/Digital-LED-Vol ... mds=search
http://www.banggood.com/0_56-Inch-Digit ... mds=search
http://www.banggood.com/Mini-Digital-Bl ... mds=search

_________________
pozdrawiam
Hubert
https://www.banggood.com/?p=WQ230911983820130156


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Arduino - jak zacząć.
PostNapisane: wtorek, 20 grudnia 2016, 22:22
Offline
modelarz
Avatar użytkownika

Dołączył(a): sobota, 3 kwietnia 2010, 19:10
Posty: 1589
Wiek: 44
Lokalizacja: Braniewo
Tak, te gotowe to widziałem. Bardziej myślałem o czym taki jak na tym filmie https://www.youtube.com/watch?v=WRC_eHhUh9A
Tyle, że na chwilę obecną nie wiem co do czego.

_________________
moja strona firmowa: https://gprofi.pl


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Arduino - jak zacząć.
PostNapisane: wtorek, 20 grudnia 2016, 22:27
Offline
Moderator
Avatar użytkownika

Dołączył(a): czwartek, 12 kwietnia 2012, 10:46
Posty: 4518
Wiek: 40
Lokalizacja: Kraków
Tu jest przykładowy opis:
http://www.instructables.com/id/DIY-Amp ... /?ALLSTEPS

_________________
pozdrawiam
Hubert
https://www.banggood.com/?p=WQ230911983820130156


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Arduino - jak zacząć.
PostNapisane: piątek, 30 grudnia 2016, 10:51
Offline
modelarz
Avatar użytkownika

Dołączył(a): piątek, 22 sierpnia 2014, 20:09
Posty: 193
Wiek: 25
Lokalizacja: Grodzisk Mazowiecki
Chciałbym zbudować wyświetlacz informacyjny z pasków led. Jest dużo opisów w internecie jak to zrobić np. tu: http://www.makeuseof.com/tag/weekend-project-build-giant-led-pixel-display/. Mam pytanie od dobór pasków led, chciałbym dobrać jak najtańsze. Tylko nie wiem czy w tańszych paskach możliwe jest sterowanie każdą z diod osobno? Od czego to zależy?

_________________
Pozdrawiam Janek.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Arduino - jak zacząć.
PostNapisane: piątek, 30 grudnia 2016, 22:21
Offline
modelarz
Avatar użytkownika

Dołączył(a): niedziela, 6 czerwca 2010, 15:34
Posty: 2271
Wiek: 52
Lokalizacja: Warszawa
To nie moga byc zwykłe paski ledowe. W takich paskach diody sa połaczone w komplety po trzy sztuki i nie ma mozliwości zapalania każdej osobno. Do tego projektu co pokaząłeś musza być specjalne paski gdzie można za pomoca specjalnego programu adresować każda z diód i w ten sposób zapalać każda z osobna niezależnie od innych. Szukaj czegos takiego https://www.google.pl/search?q=ta%C5%9Bma+led+adresowalna&ie=utf-8&oe=utf-8&client=firefox-b&gfe_rd=cr&ei=Vs9mWLfSI5DBXryhv5gE

_________________
Pozdrawiam Darek
Sky Cruiser 2400, GEMINI w budowie


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Arduino - jak zacząć.
PostNapisane: piątek, 30 grudnia 2016, 22:48
Offline
modelarz
Avatar użytkownika

Dołączył(a): piątek, 22 sierpnia 2014, 20:09
Posty: 193
Wiek: 25
Lokalizacja: Grodzisk Mazowiecki
Dzięki za odpowiedź :) Diody będą WS2812B, choć do najtańszych nie należą. Zobaczymy co tego wyjdzie :)

_________________
Pozdrawiam Janek.


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Arduino - jak zacząć.
PostNapisane: sobota, 31 grudnia 2016, 09:02
Offline
modelarz
Avatar użytkownika

Dołączył(a): poniedziałek, 25 stycznia 2016, 13:16
Posty: 1960
Wiek: 52
Lokalizacja: Winnica k/Pułtuska
Nie jest tak tragicznie, tylko trzeba poczekać nieco :mrgreen: WS2811 LED

Można "zaszaleć" z takimi LED-ami (:) (projekt i wykonanie Kolegi z "sąsiedniego forum")


_________________
Pozdrawiam, Artur


Góra
 Zobacz profil Wyślij e-mail

 Tytuł: Re: Arduino - jak zacząć.
PostNapisane: piątek, 3 marca 2017, 11:09
Offline
Moderator
Avatar użytkownika

Dołączył(a): czwartek, 12 kwietnia 2012, 10:46
Posty: 4518
Wiek: 40
Lokalizacja: Kraków
Nowa propozycja głównie dla początkujących z Arduino, lub jako zestaw demonstracyjny.

Obrazek

Na pokładzie znajdziemy:
2x przycisk chwilowy
2x dioda led
RGB LED
odbiornik podczerwieni IR
czujnik natężenia światła (fotorezystor po prostu)
czujnik temperatury LM35D
buzerek pasywny
potencjmetr podłączony do portu analogowego
czujnik temperatury i wilgotności DHT11
złącze dla interfejsu I2C(A4 SDA, A5 SCL)
złącze dla portu szeregwego TTL
dwa złącza dla portów cyfrowych (D7, D8)
złącze dla portu analogowego (A3)
reset

Obrazek

Całość pasuje do Arduino UNO i jest świetnie pomyślane gdyż pod każdym elementem mamy napisane, do którego portu to coś jest podłączone. Cena też jest mocno zachęcająca gdyż kosztuje to 37zł

Link:
http://www.banggood.com/Multifunction-E ... 3820130156

_________________
pozdrawiam
Hubert
https://www.banggood.com/?p=WQ230911983820130156


Góra
 Zobacz profil Wyślij e-mail

Wyświetl posty nie starsze niż:  Sortuj wg
Utwórz nowy wątek Odpowiedz w wątku  [ Posty: 546 ]  Przejdź na stronę Poprzednia strona  1 ... 23, 24, 25, 26, 27, 28  Następna strona

Strefa czasowa: UTC + 1


Kto przegląda forum

Użytkownicy przeglądający ten dział: Brak zidentyfikowanych użytkowników i 1 gość


Nie możesz rozpoczynać nowych wątków
Nie możesz odpowiadać w wątkach
Nie możesz edytować swoich postów
Nie możesz usuwać swoich postów
Nie możesz dodawać załączników

Szukaj:
Skocz do:

56,992,020 Wyświetlone Powered by phpBB © 2000, 2002, 2005, 2007 phpBB Group
Przyjazne użytkownikom polskie wsparcie phpBB3 - phpBB3.PL
