Post zamieściłem w tym dziale bo woda to relaks i rekreacja a woda i model na pływakach to podwójny relaks .
Pomimo rozpoczętych relacji z budowy dwu styropianowych modeli postanowiłem rozpocząć nową relacje . Skąd ten pomysł , Otóż oba modele Warmiaczek
http://pfmrc.eu/index.php?/topic/36280- ... bi-plywac/ i Canadair CL-215
viewtopic.php?f=14&t=5414 pomaszerowały do oklejania papierem i lakierni a to wymaga czasu . Po zatem obie maszyny potrzebują pływaków ( jeden tylko pod skrzydłami do stabilizacji ) . Więc doszedłem do wniosku że trzeba zabrać się za nie .
Ponieważ pływaki są używane przez różne maszyny , praktycznie można je założyć do każdego samolotu – modelu . Stąd właśnie pomysł na ten temat .
Dodatkowo liczę też na pomoc kolegów przy konstrukcji i dobraniu proporcji pływaków jak i na stworzeniu w jednym miejscu banku informacji o pływakach do wodnosamolotów .

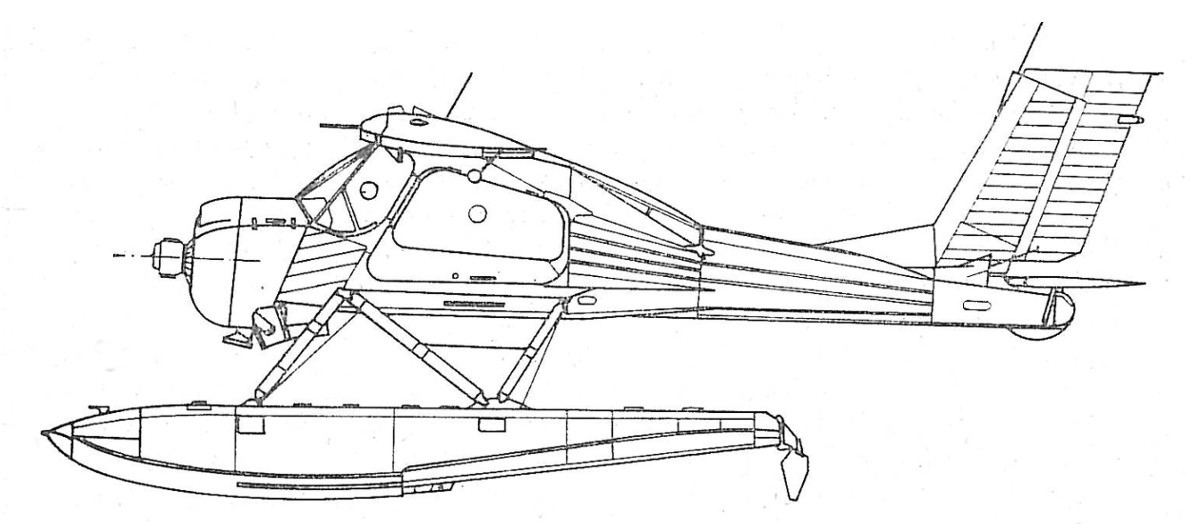

Do Warmiaczka potrzebuje coś takiego ;
Załącznik:
Wilga plywaki.jpg [ 102.26 KiB | Przeglądane 8681 razy ]

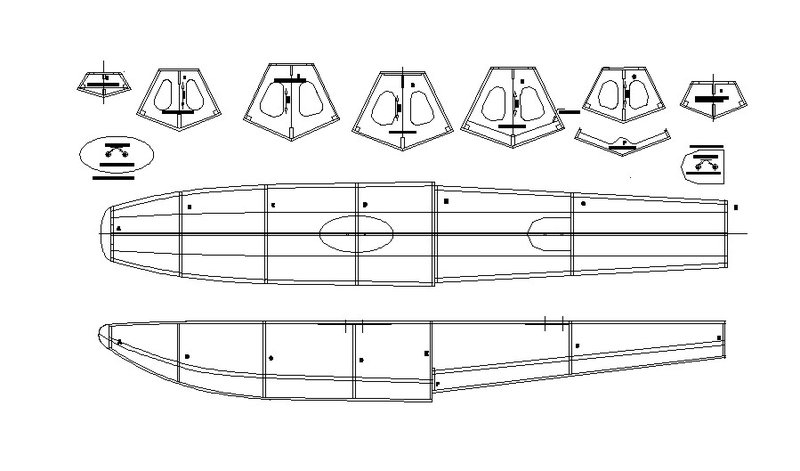

Opierałem się na danych z Internetu ;
Załącznik:
plywaki 1.jpg [ 74.55 KiB | Przeglądane 8680 razy ]

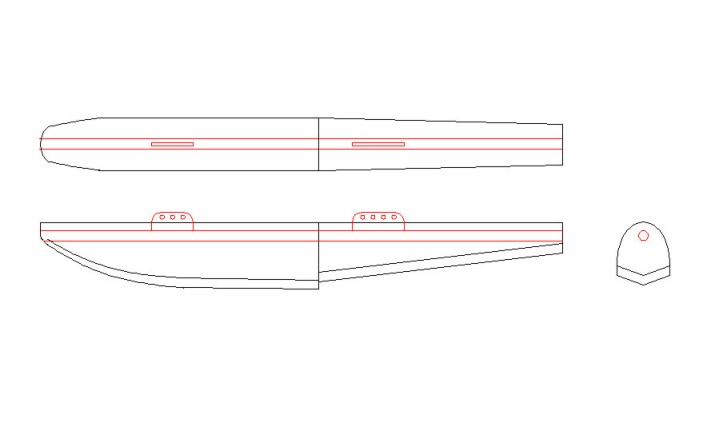

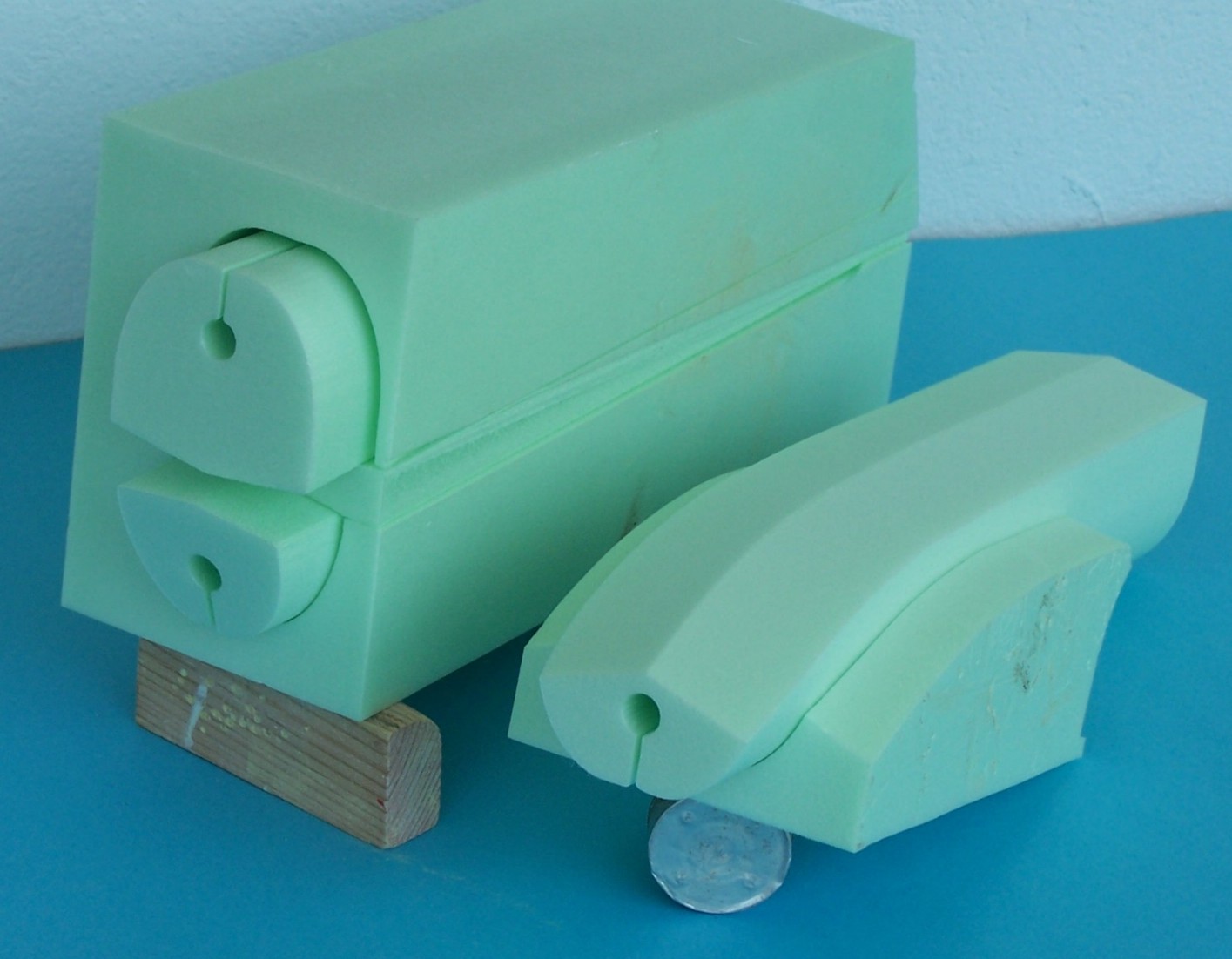

Natomiast do wycinania opracowałem następujący kształty ;
Załącznik:
plywak.jpg [ 24.12 KiB | Przeglądane 8680 razy ]

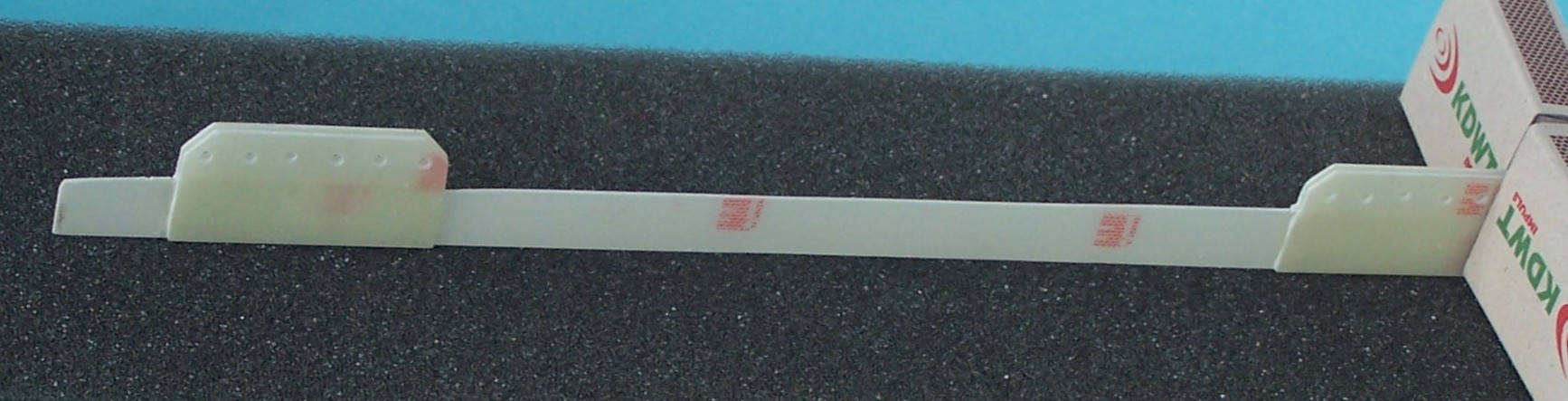

Na rysunku na czerwono zaznaczone wzmocnienie z rurki alu lub węglowej 10 mm . oraz wklejone wzmocnienia z laminatu 1.2 lub 2 mm . Wzmocnienia do mocowania uchwytów do kadłuba .

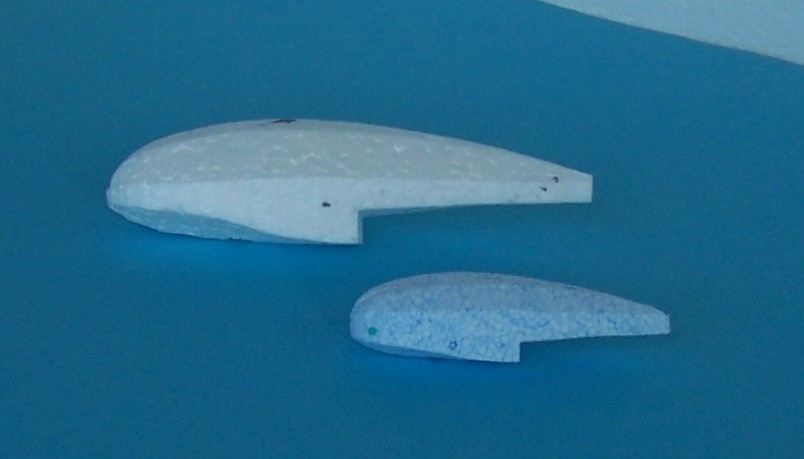

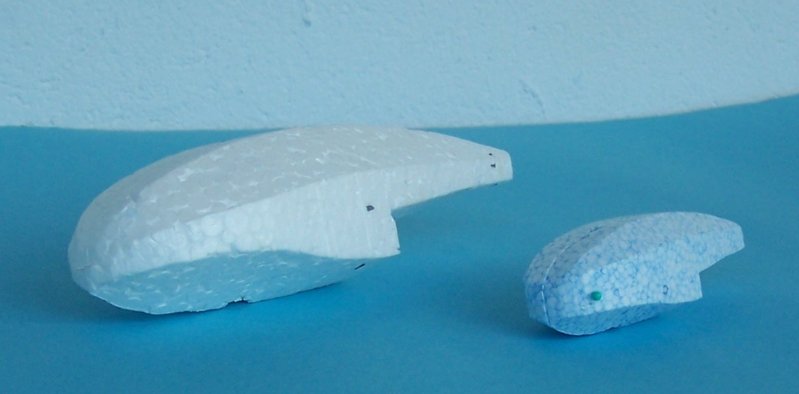

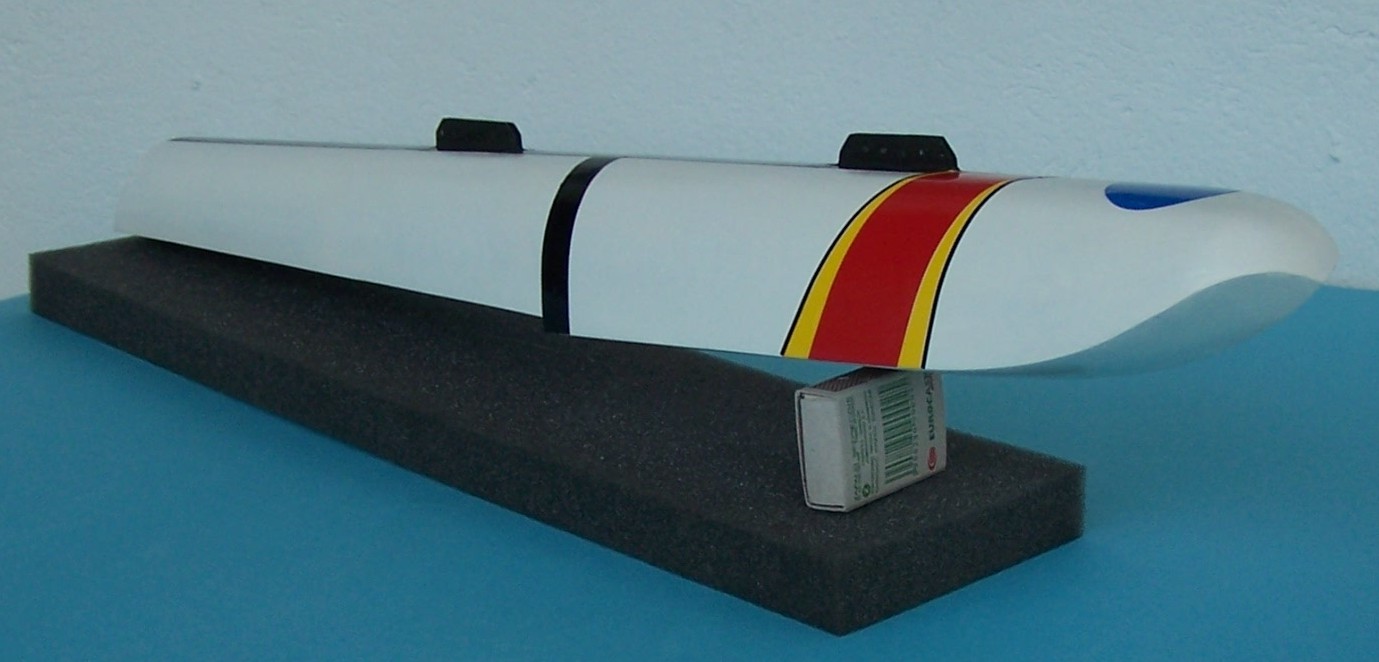

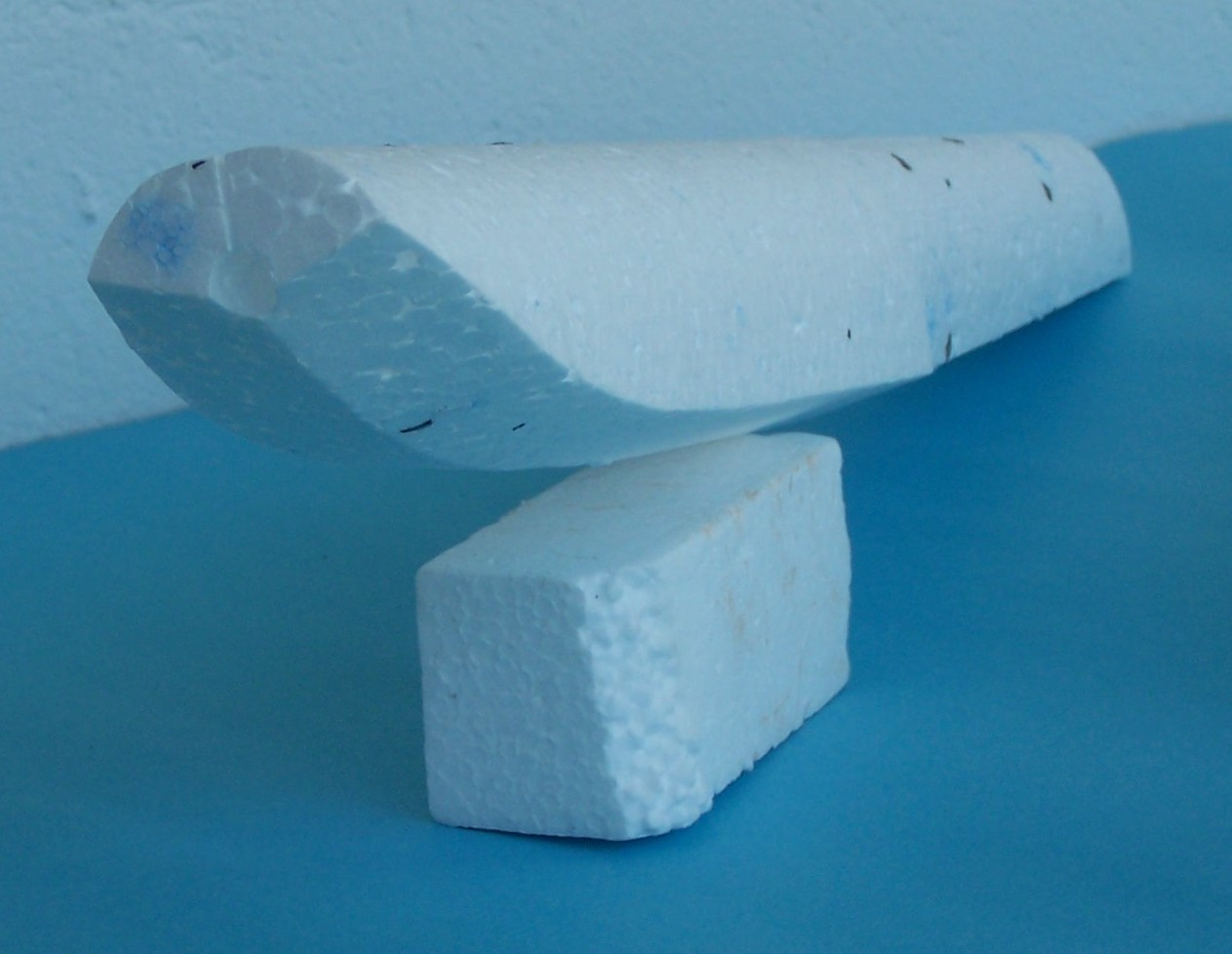

Na początek skupiłem się na kształcie ogólnym pływaka , oraz co najważniejsze na wyprofilowaniu części podwodnej . Jak widać na rysunku 3 część podwodna ukształtowana jest w literę V , uskokiem w środku ciężkości modelu oraz wyprofilowaną częścią dziobową z silnym wzniosem .
Załącznik:
4.jpg [ 127.02 KiB | Przeglądane 8680 razy ]

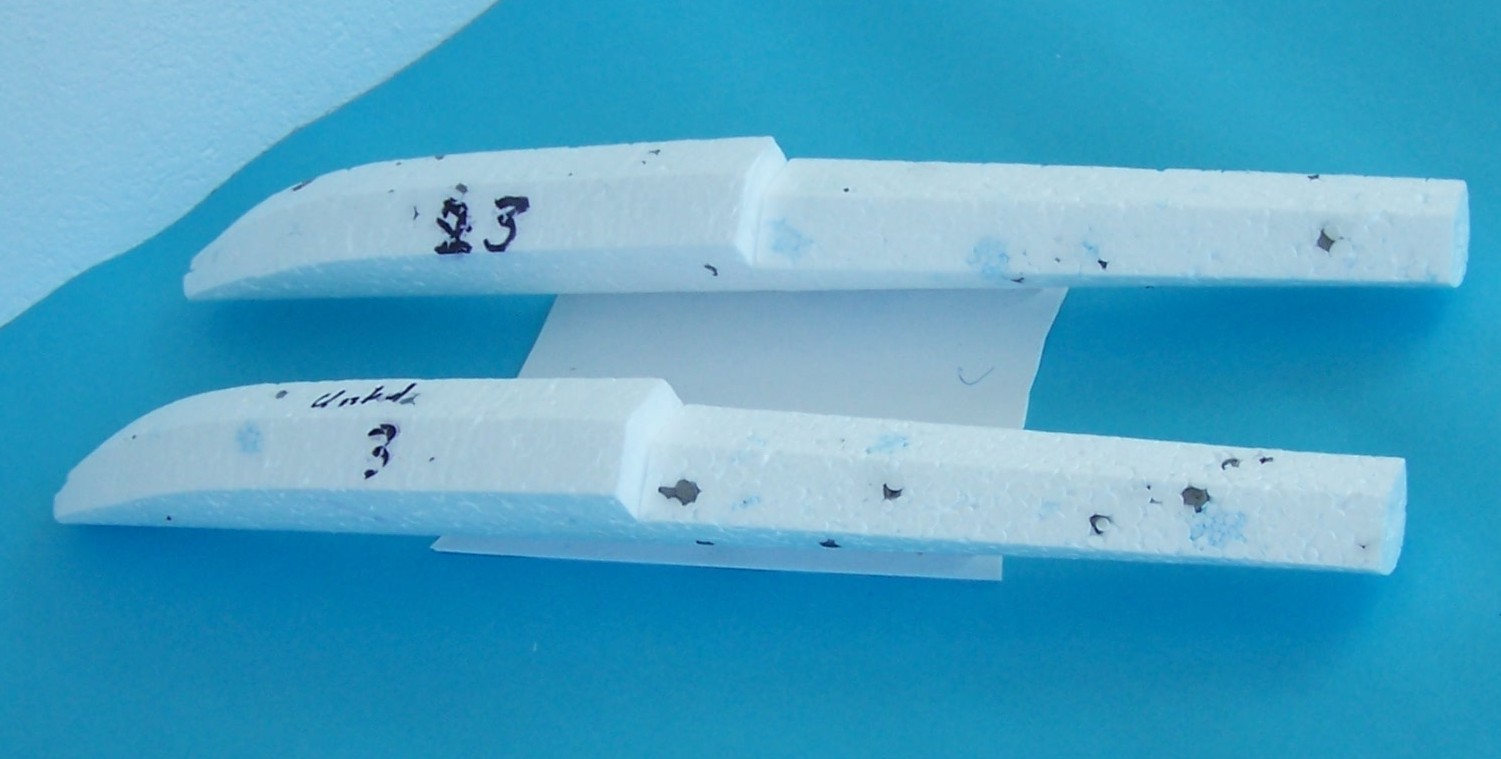

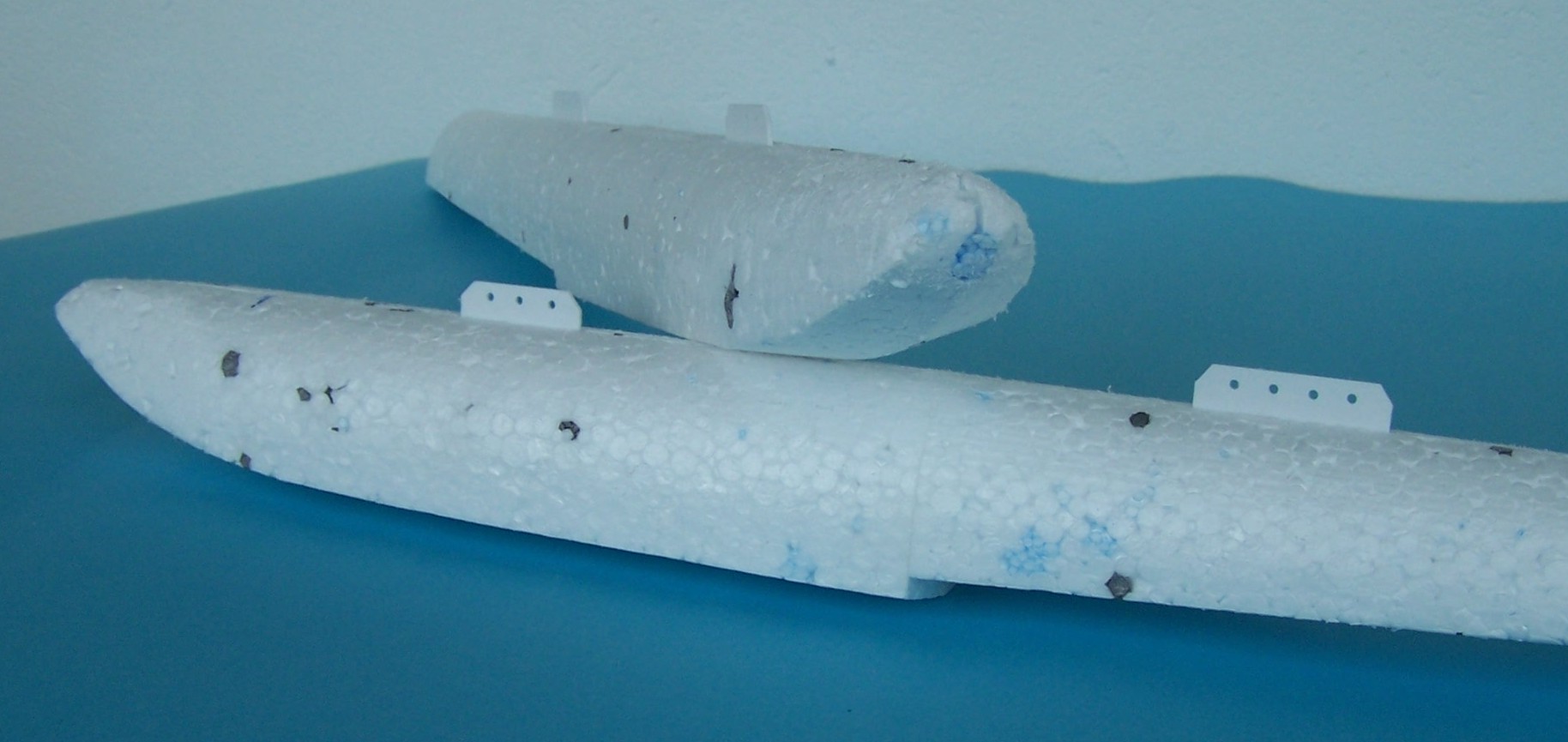

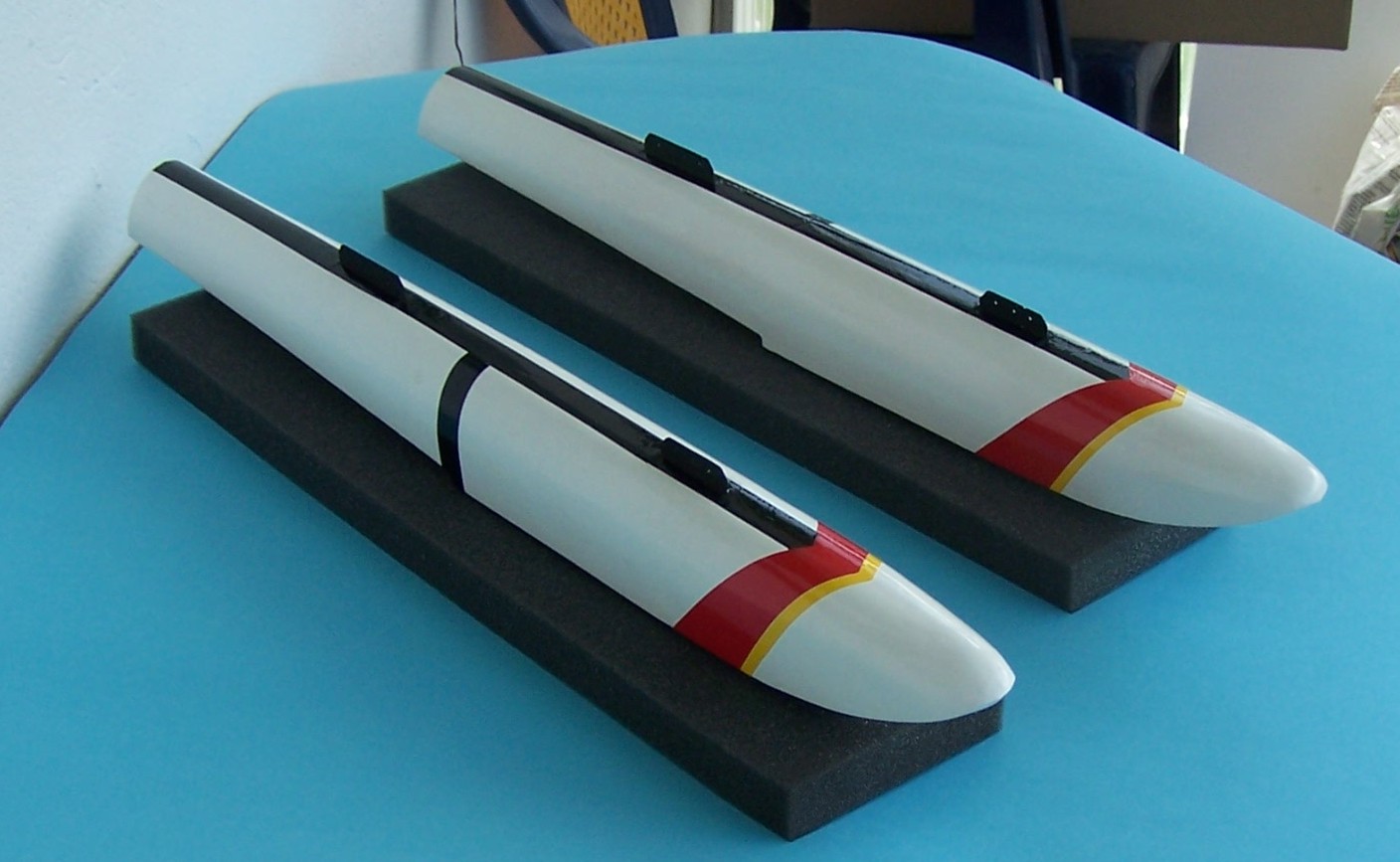

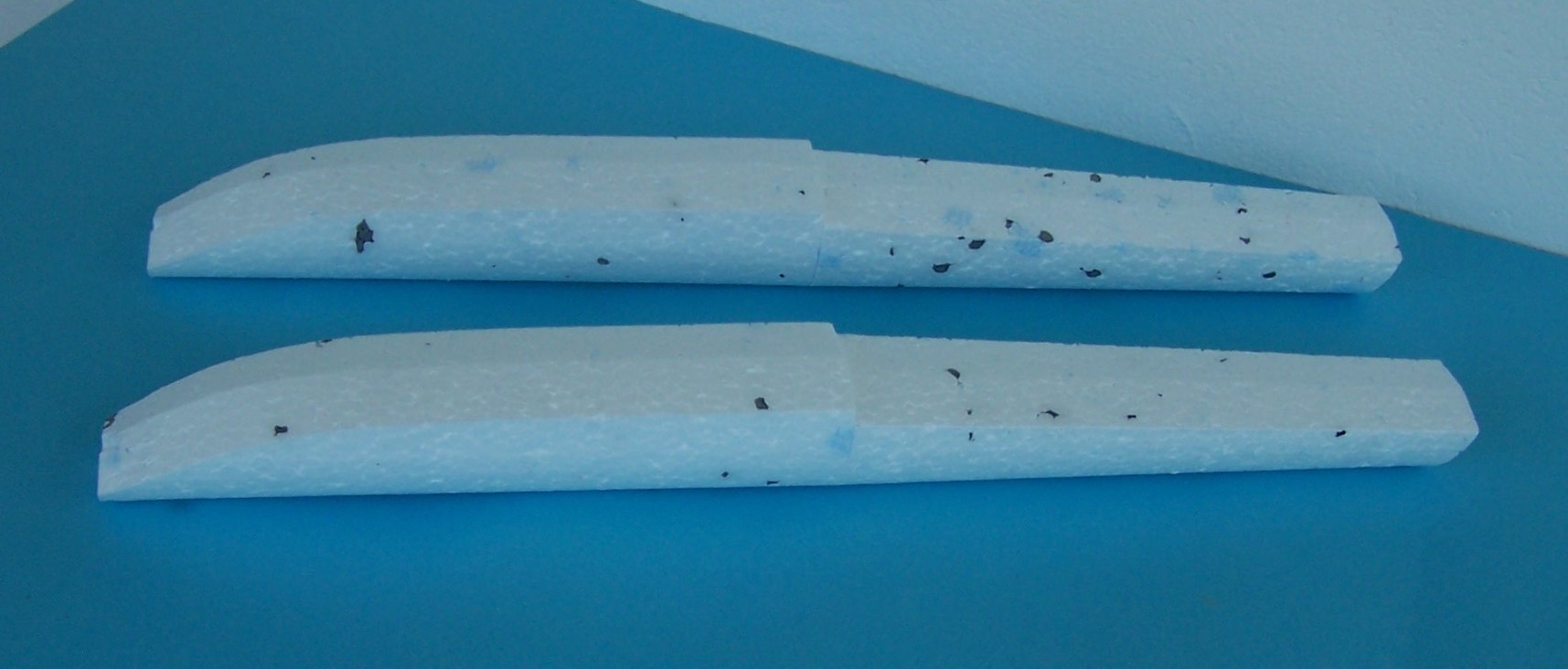

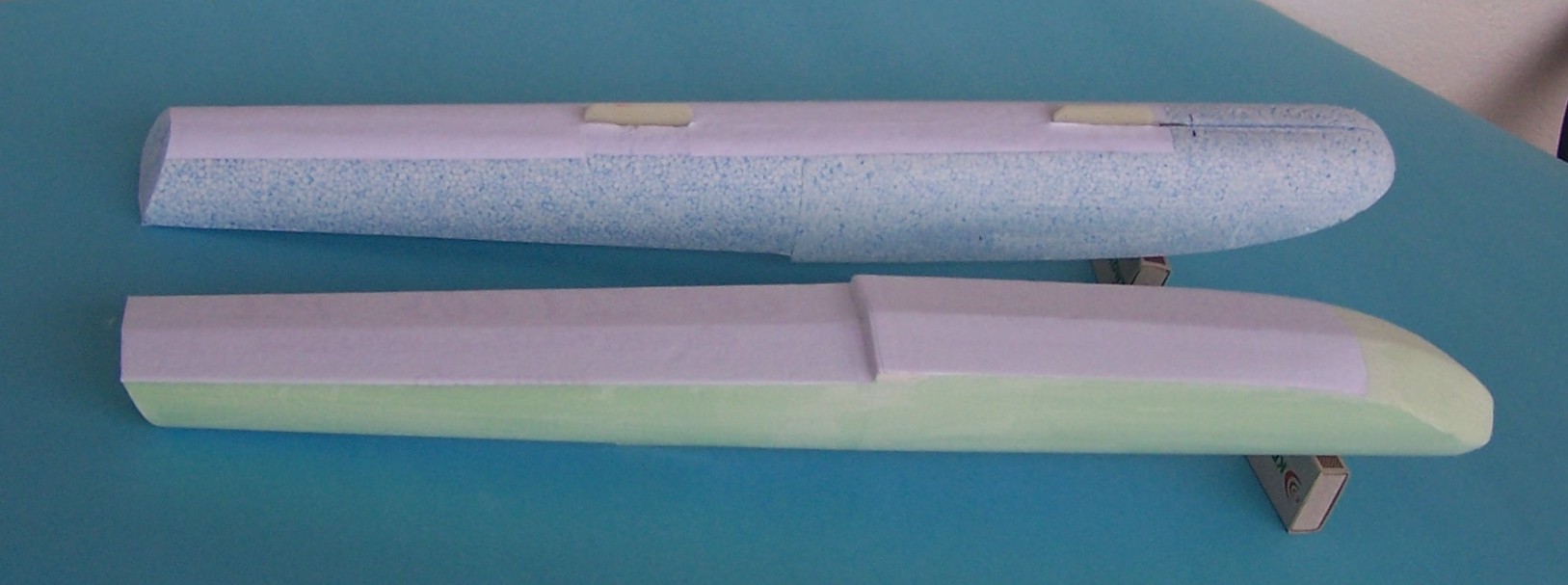

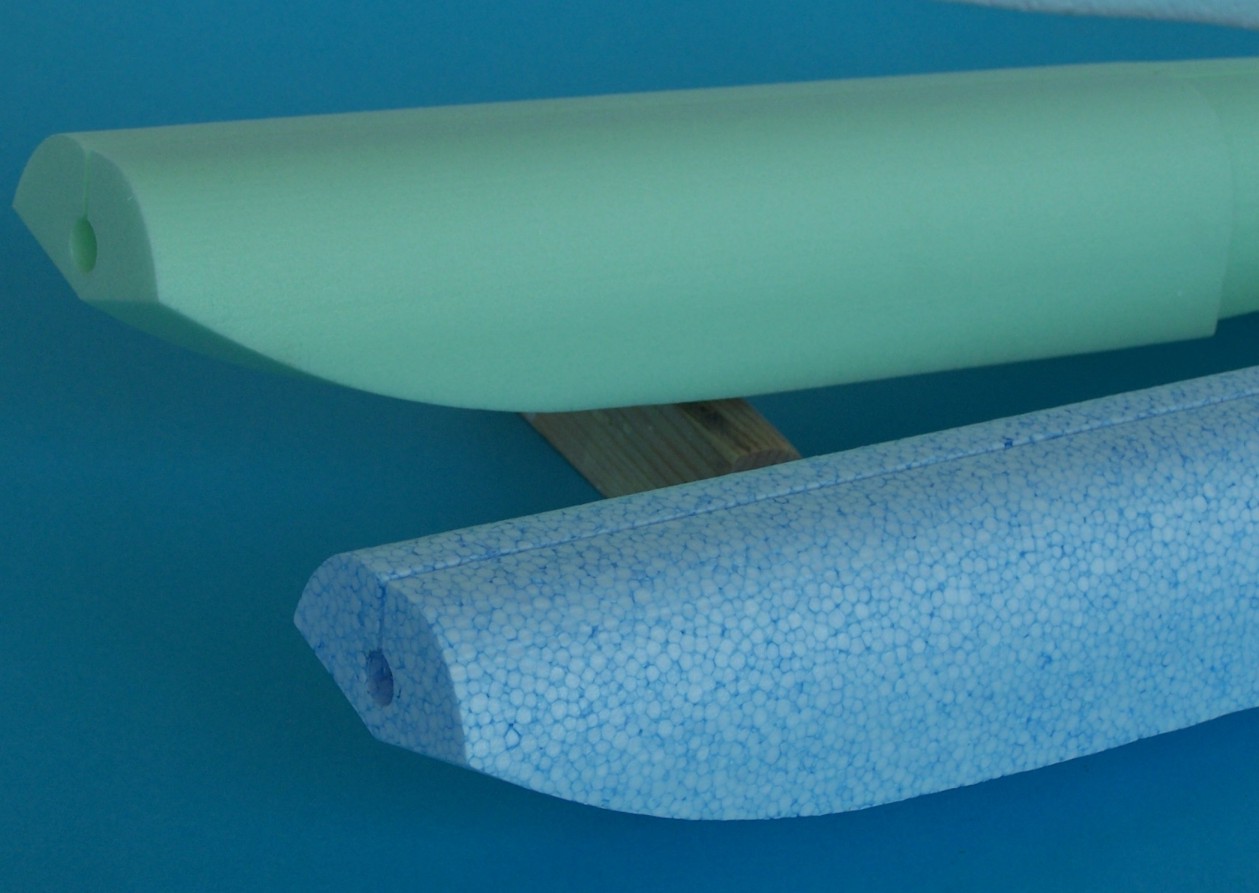

W sumie wykonałem kilkanaście pływaków ( część podwodna , chodziło mi o kształtowanie części podwodnej ) ostateczne wybrałem osiem a następnie zostały dwa .

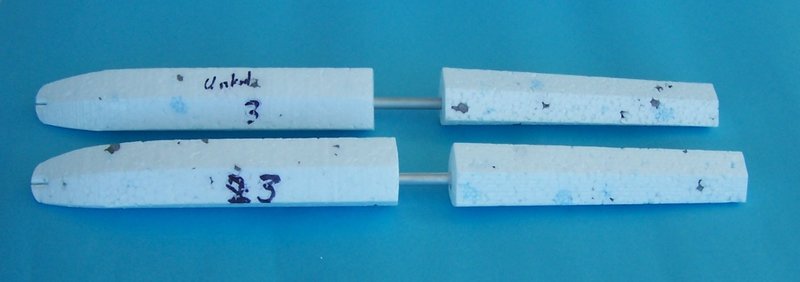

Jedną o kącie V dna 138 stopni na całej długości i uskoku 10 mm . Wysokość w najwyższym miejscu 53 mm a szerokość 50 mm . Długość całkowita 510 mm . Na zdjęciu oznaczony nr . 3 .
Załącznik:
5.jpg [ 114.14 KiB | Przeglądane 8677 razy ]

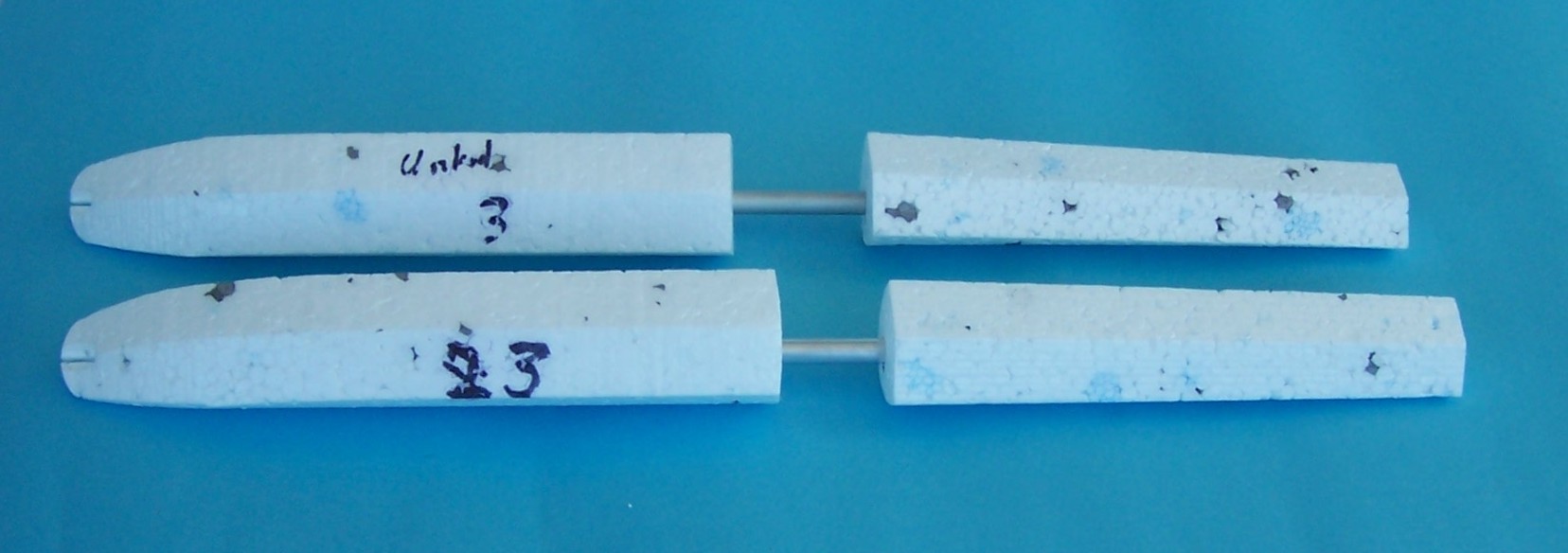

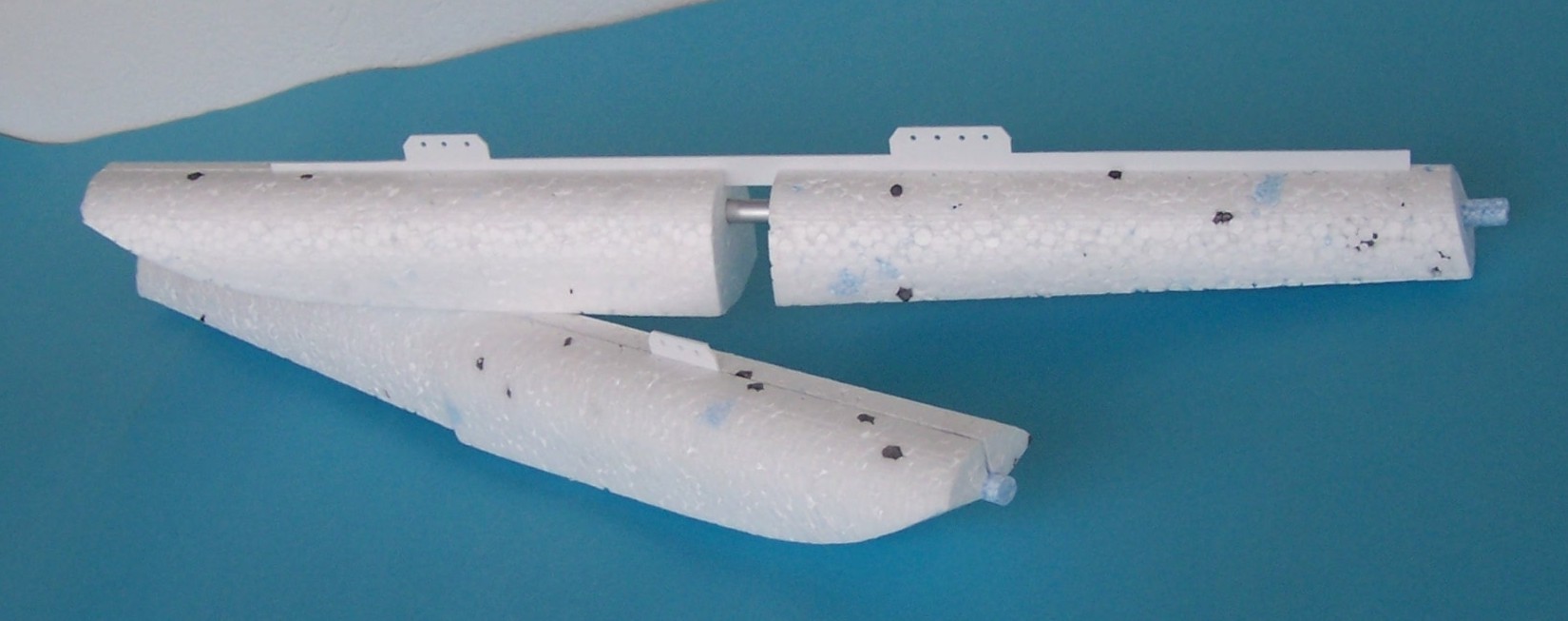

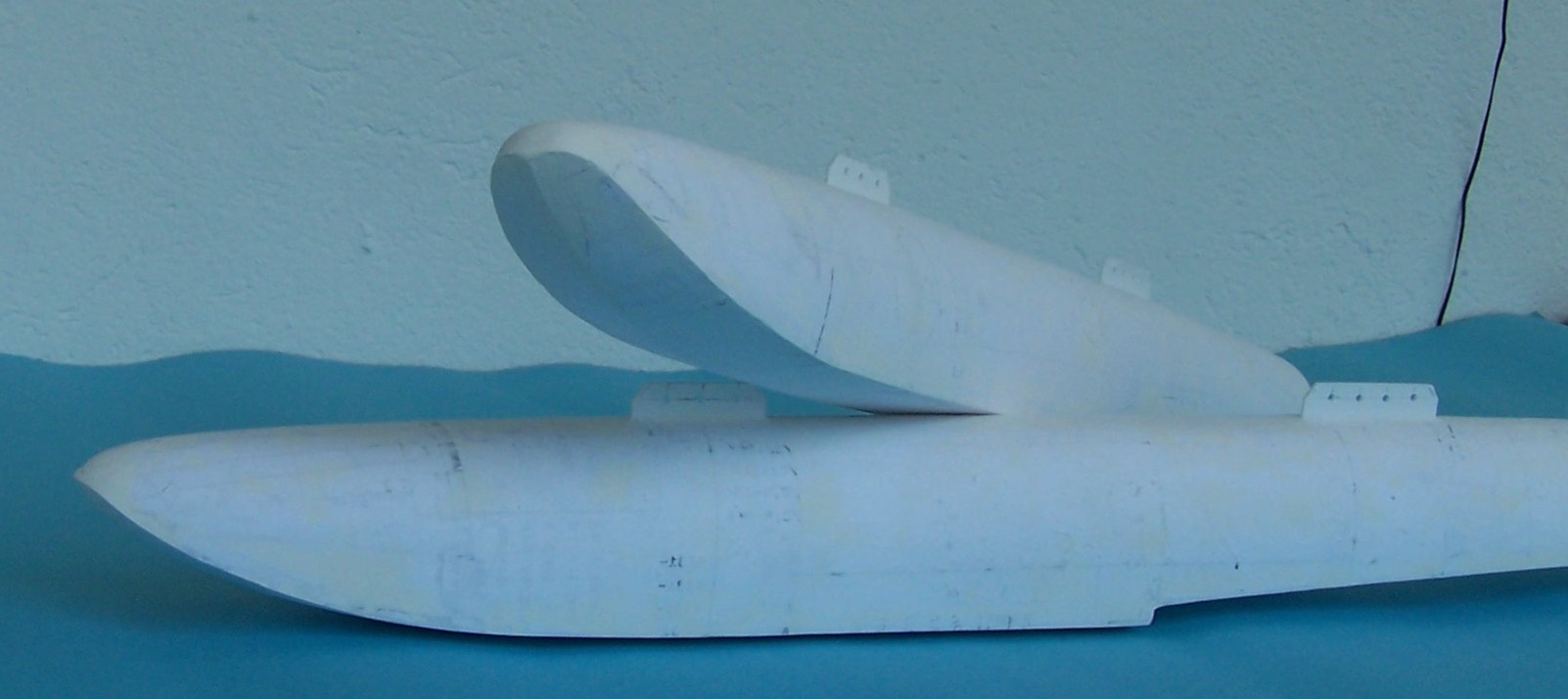

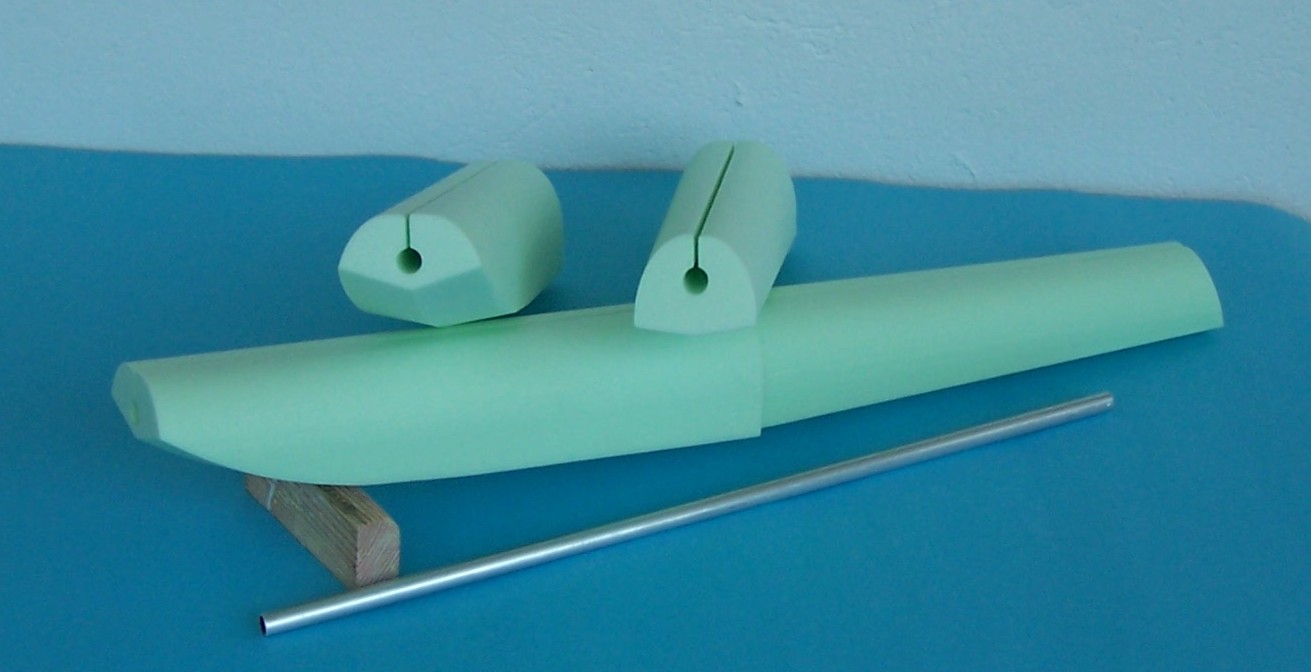

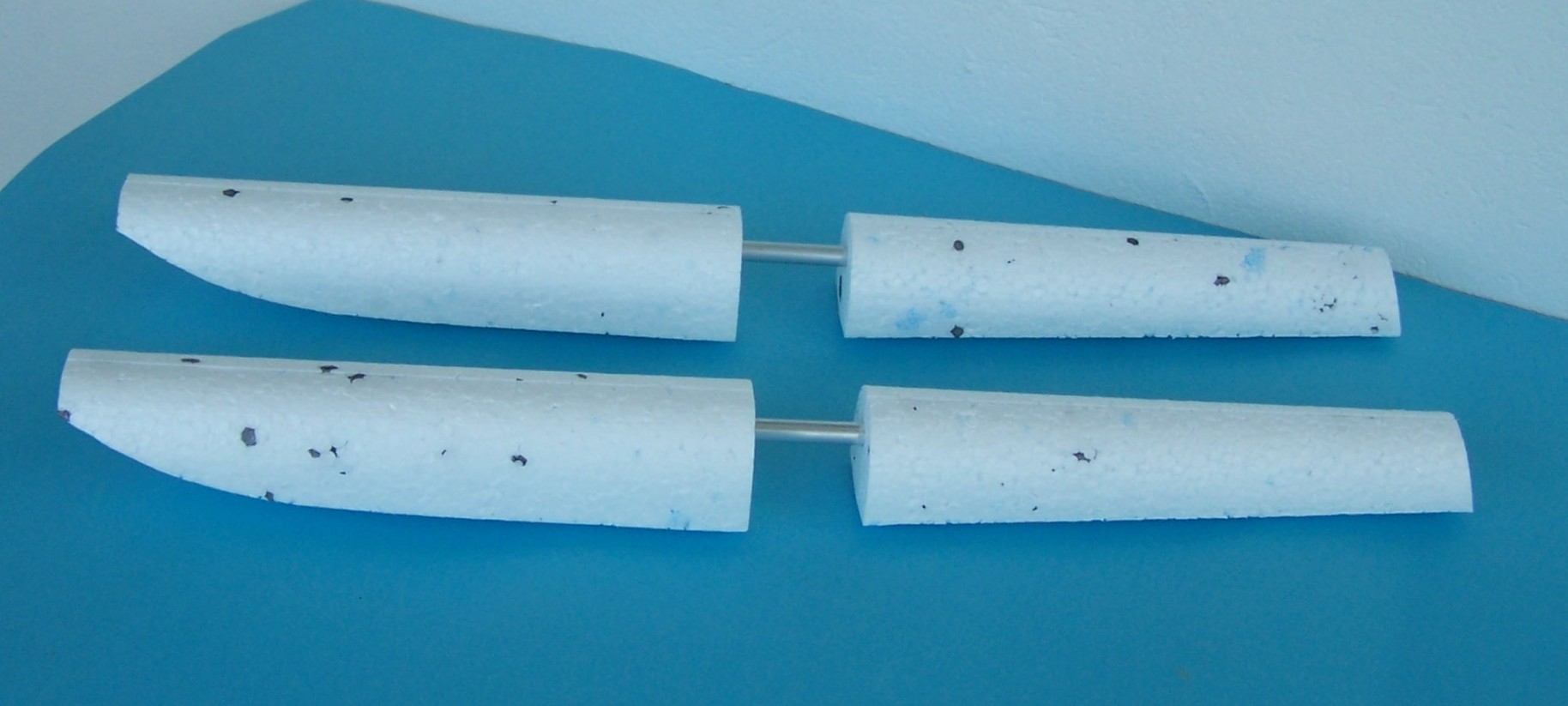

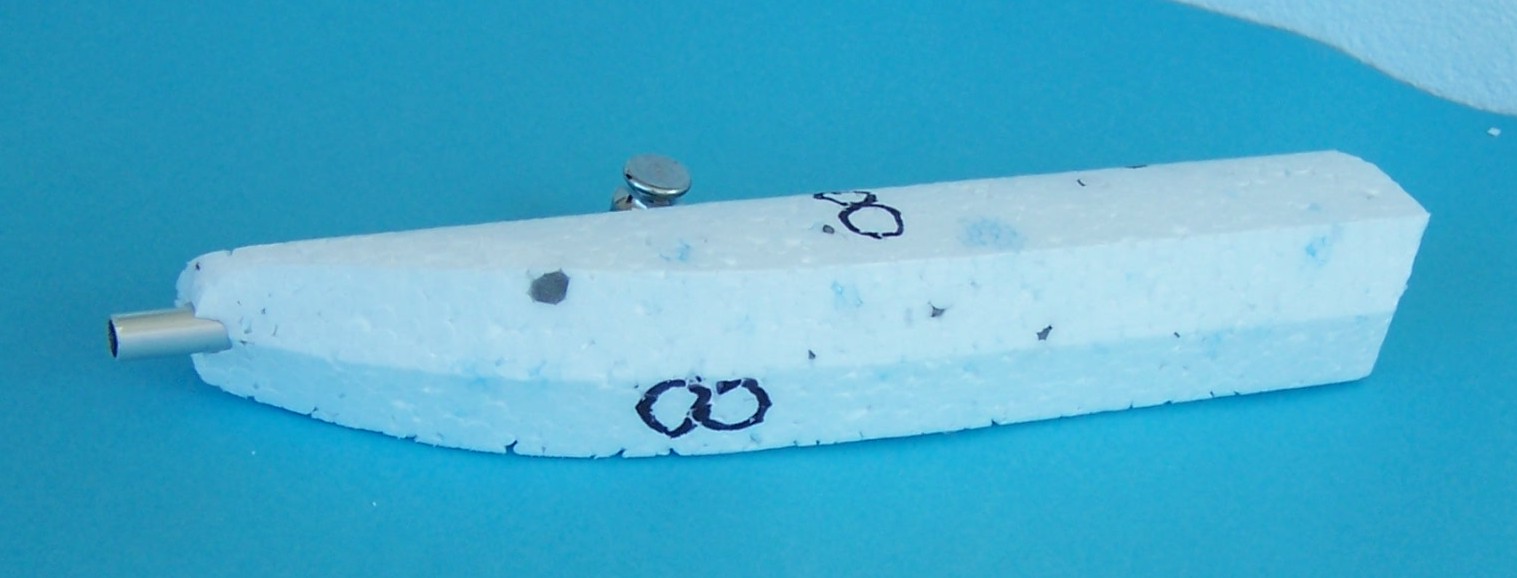

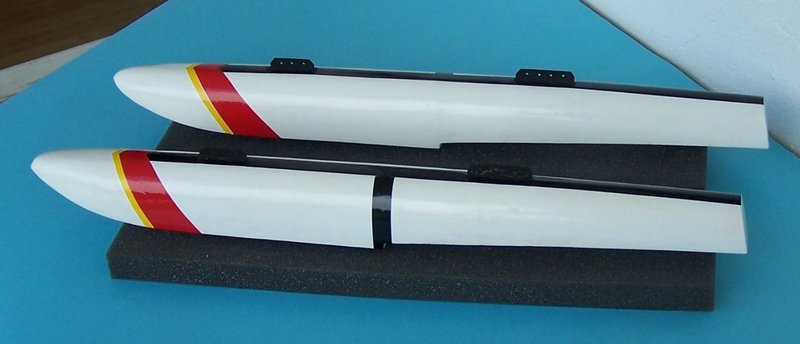

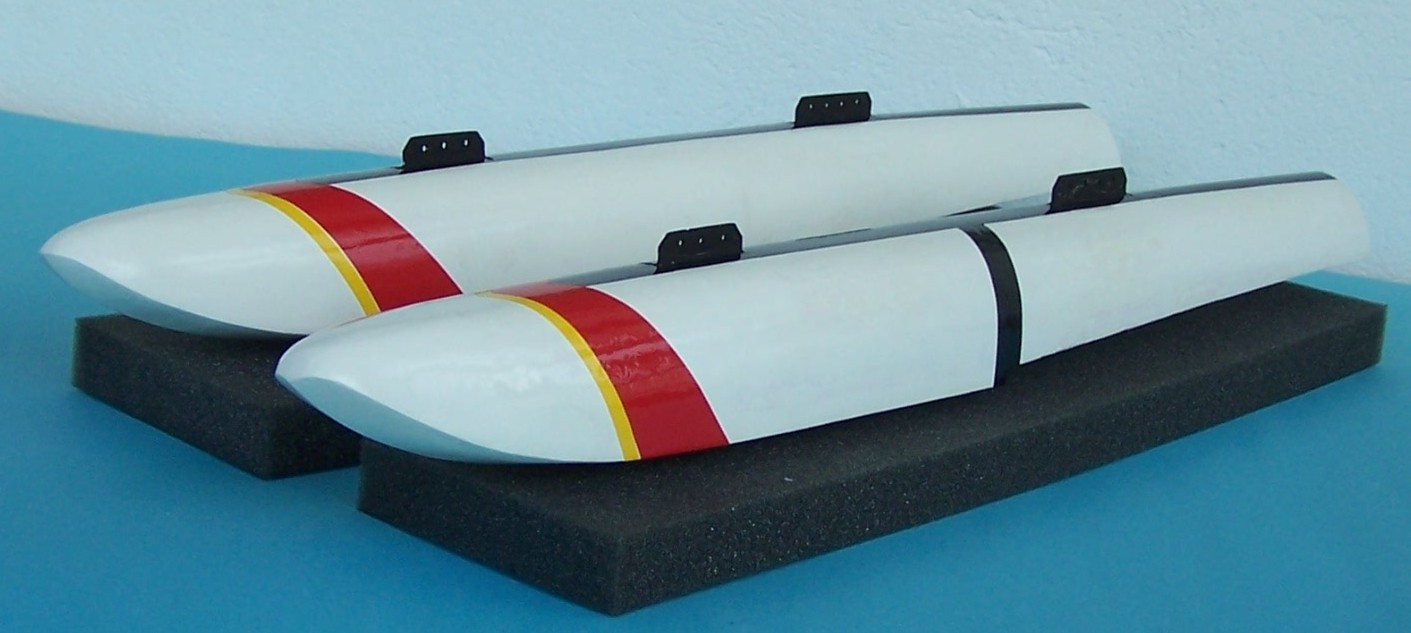

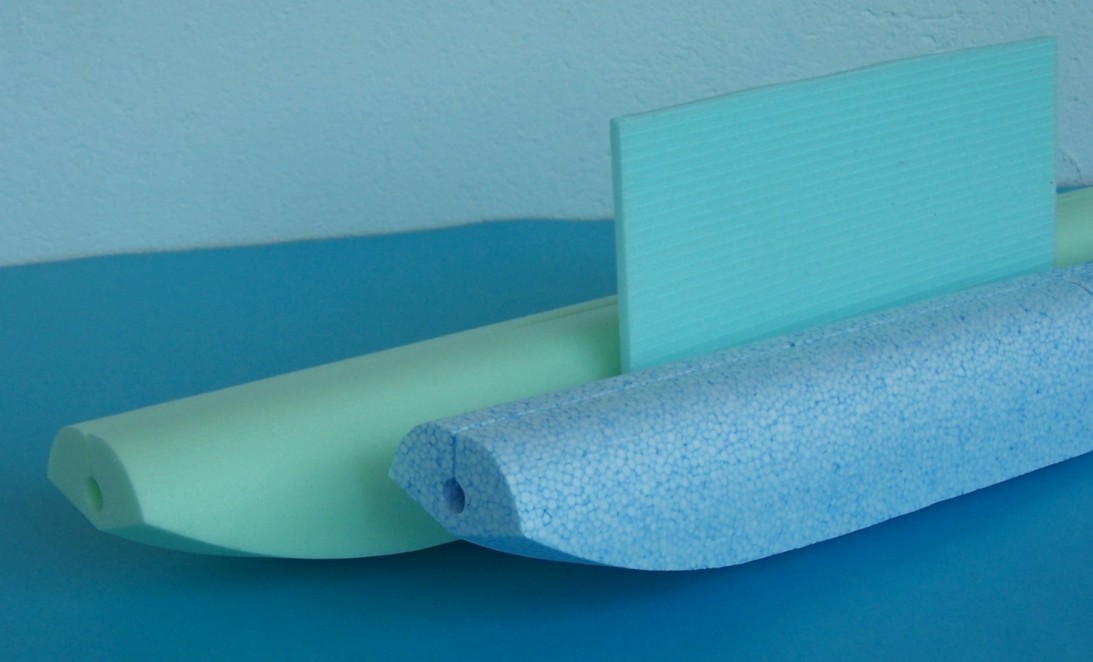

Drugi ma zmienny kąt wycięcia dna na uskoku 158 stopni i nie zmienia się aż do końca . Natomiast w kierunku dziobu kąt ten zwiększa się płynnie do 158 stopnia na samym dziobie .Moim zdaniem ten pływak jest

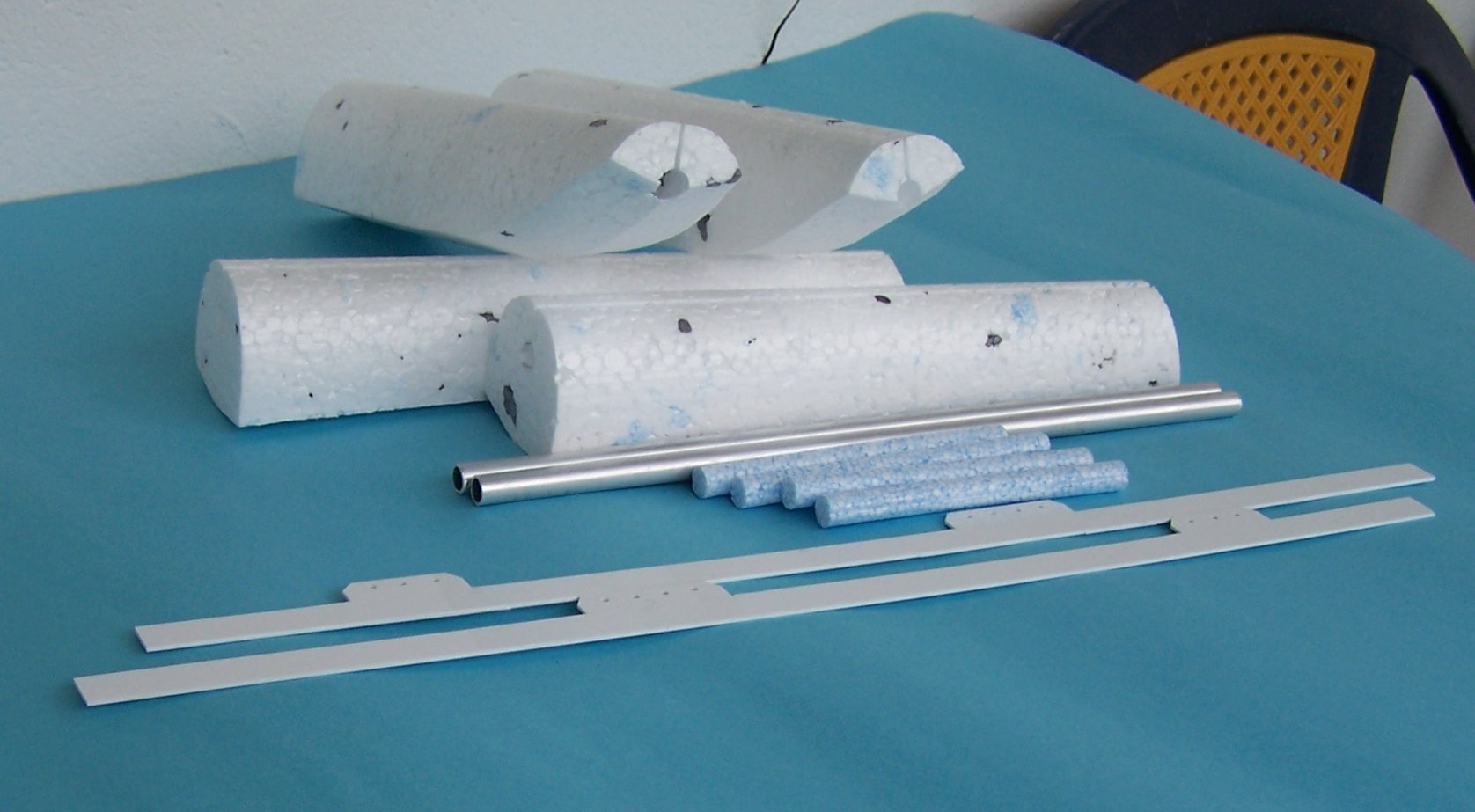

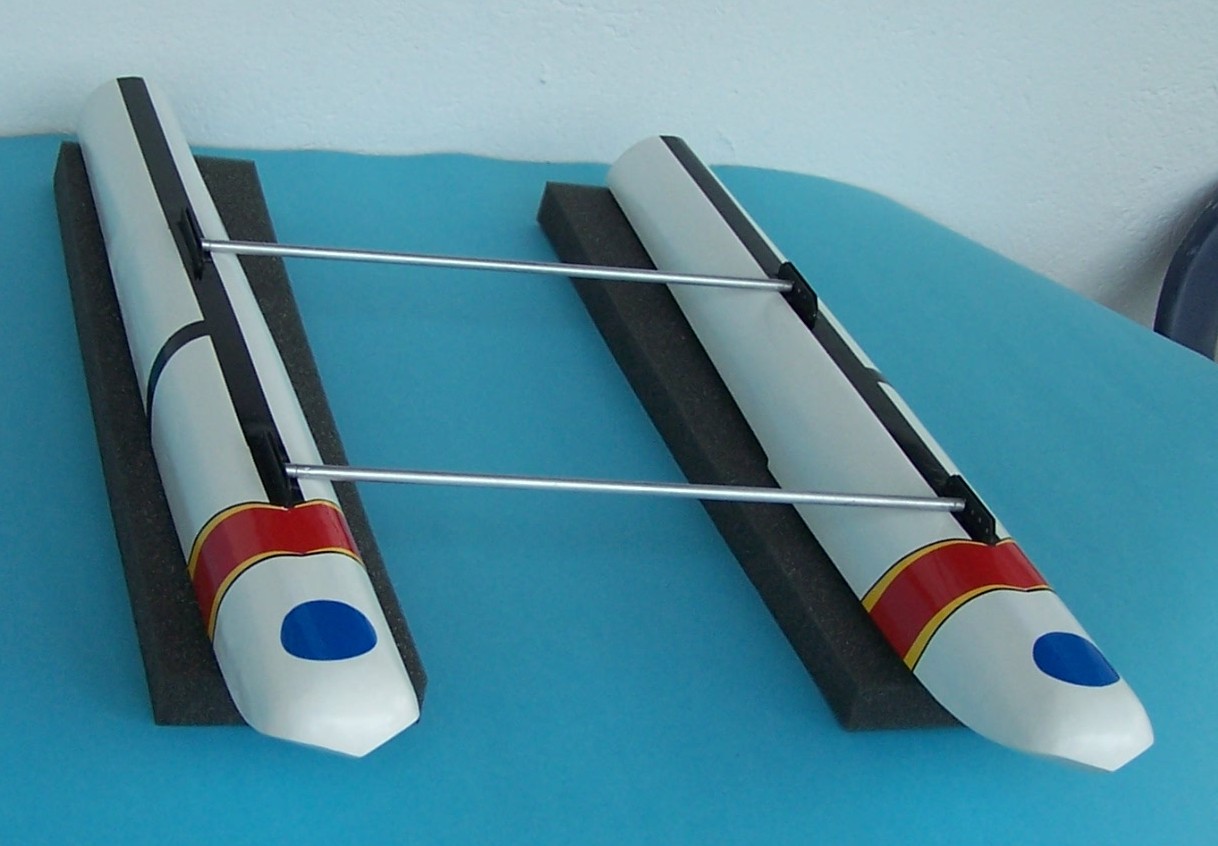

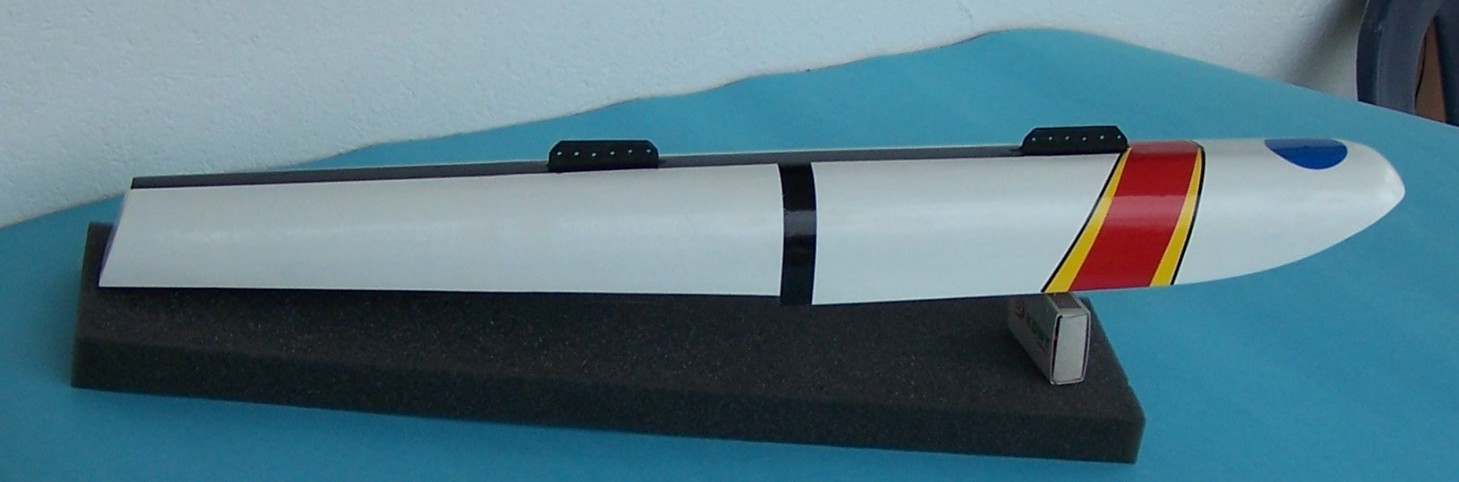

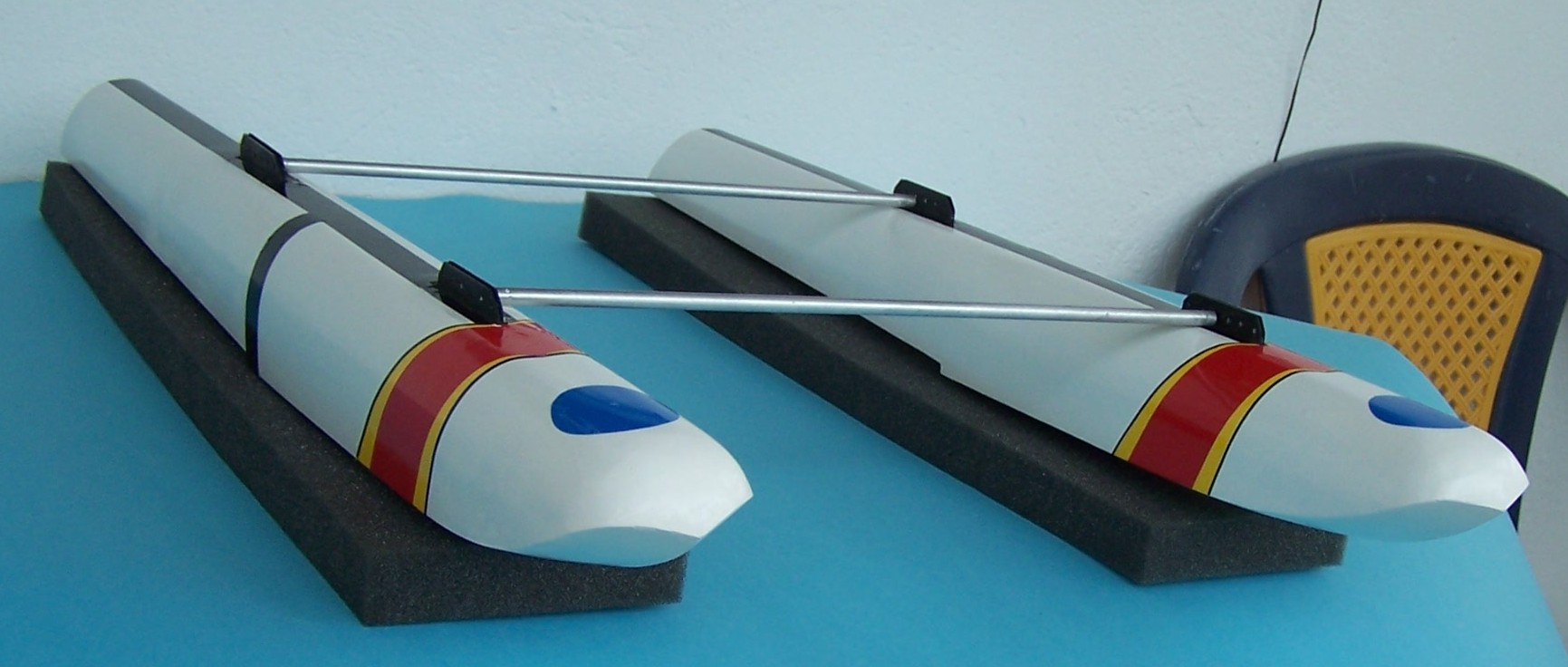

ciekawszy .Przy szerokości 50 mm . wysokość jest powiększona do 60 mm a długość do 570 mm . Na zdjęciu oznaczony nr 7 – 8 .Wysunięta widoczna rurka ma łączyć dwie części pływaka i być podporą węzłów do połączenia z kadłubem .
Załącznik:
6.jpg [ 96.55 KiB | Przeglądane 8677 razy ]

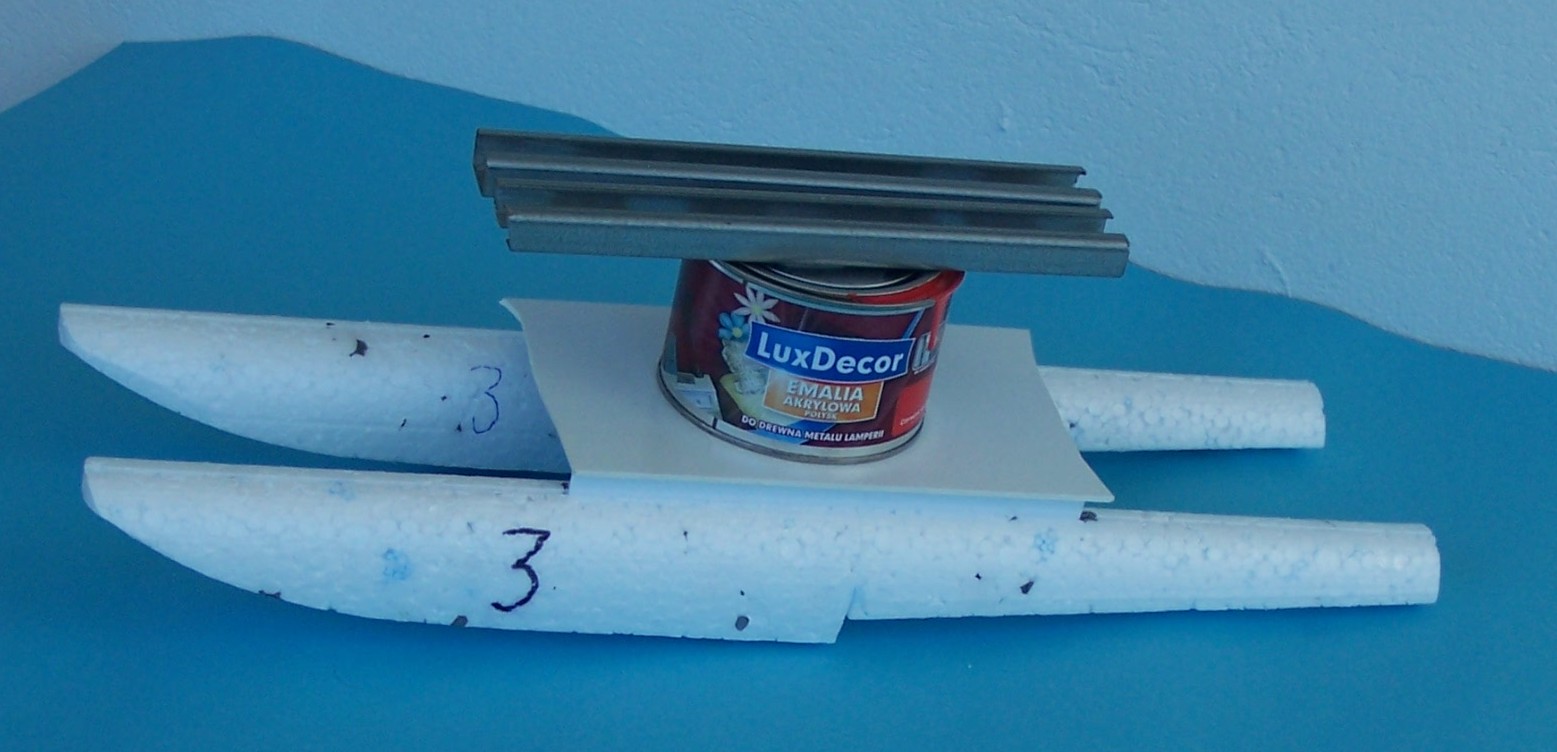

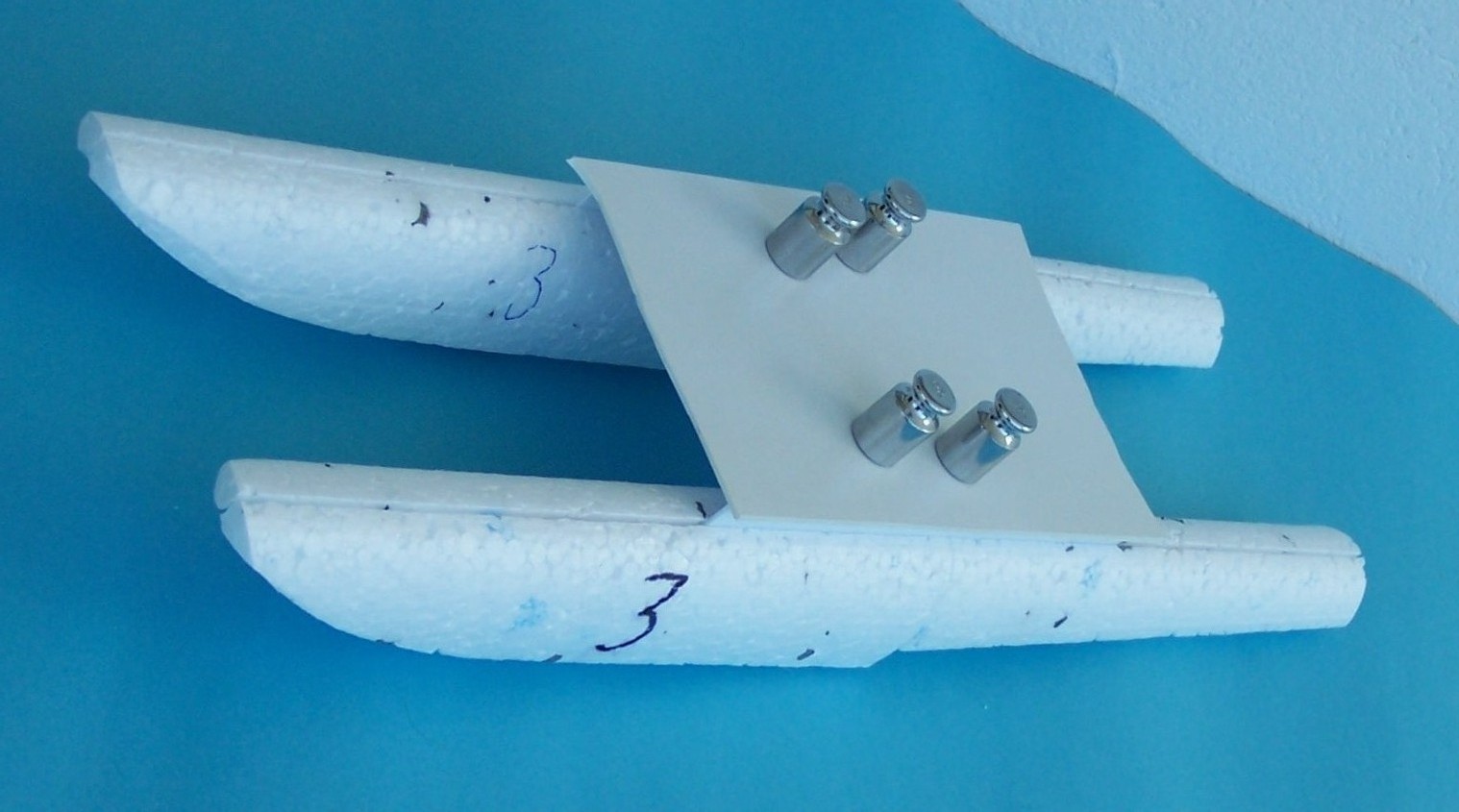

Następnie zbudowałem prowizoryczny pomost do zmierzenia wyporności pływaków widać go z odważnikami :
Załącznik:
7.jpg [ 157.32 KiB | Przeglądane 8677 razy ]
Naprawdę do obciążenia używałem tego ;
Załącznik:
8.jpg [ 158.12 KiB | Przeglądane 8677 razy ]

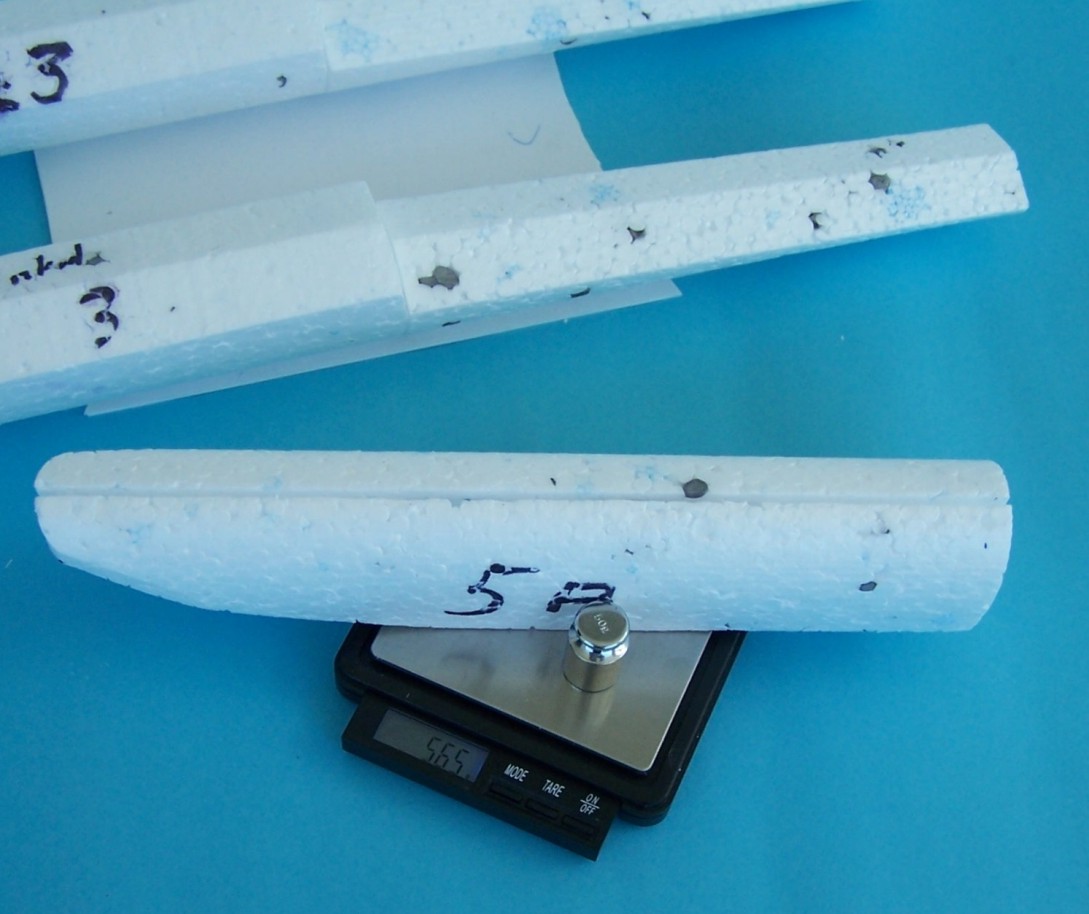

Moje odważniki są po 50 gram , wodowanie i pomiar obciążenia w wannie . Natomiast ważenie na czymś
takim . Maksymalne obciążenie 2 kg , dokładność 0,01 grama .
Załącznik:
9.jpg [ 127.92 KiB | Przeglądane 8677 razy ]
I tak wyporność pływaków wynosi ;
mniejsze nr . 3 = 1184 gramy
większe nr . 8 = 1632 gramy
oczywiście przy zachowaniu ich pływalności .

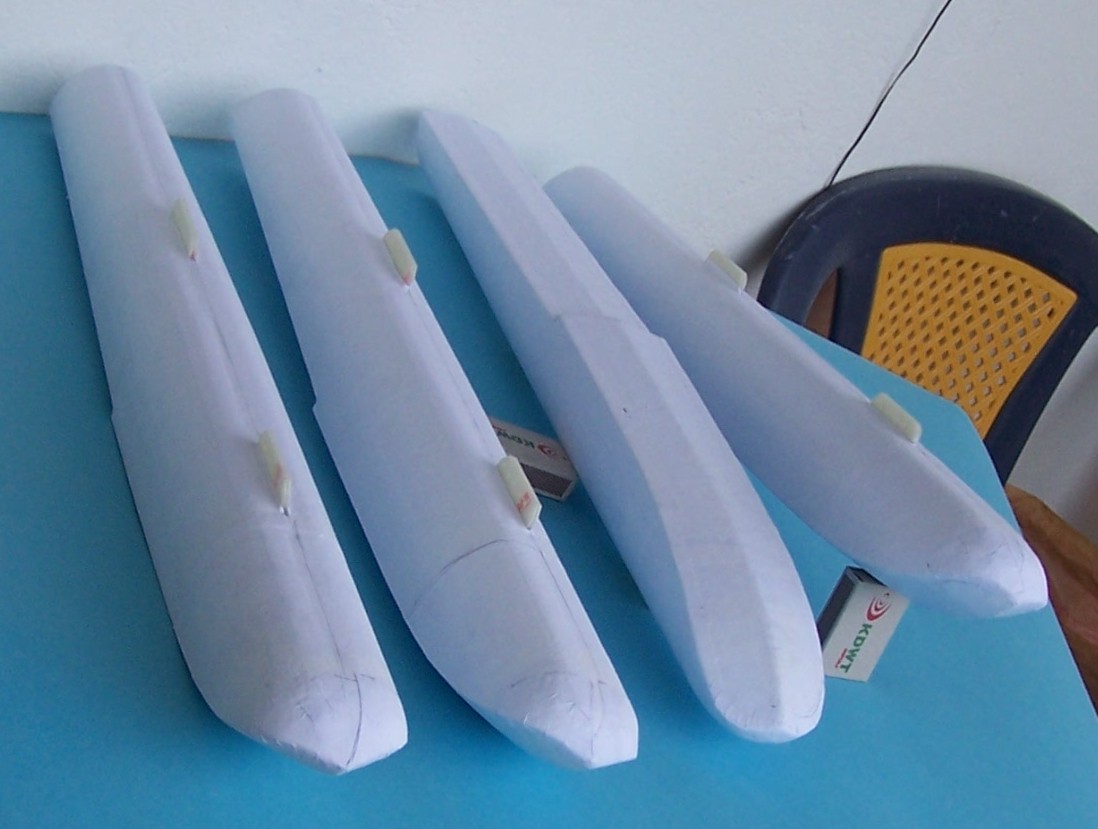

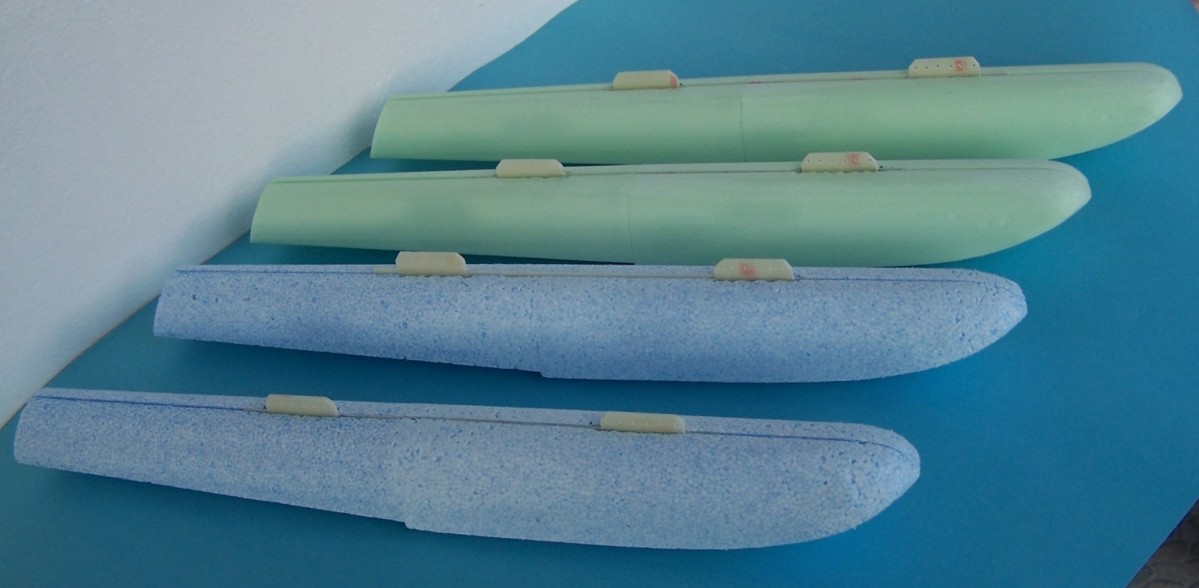

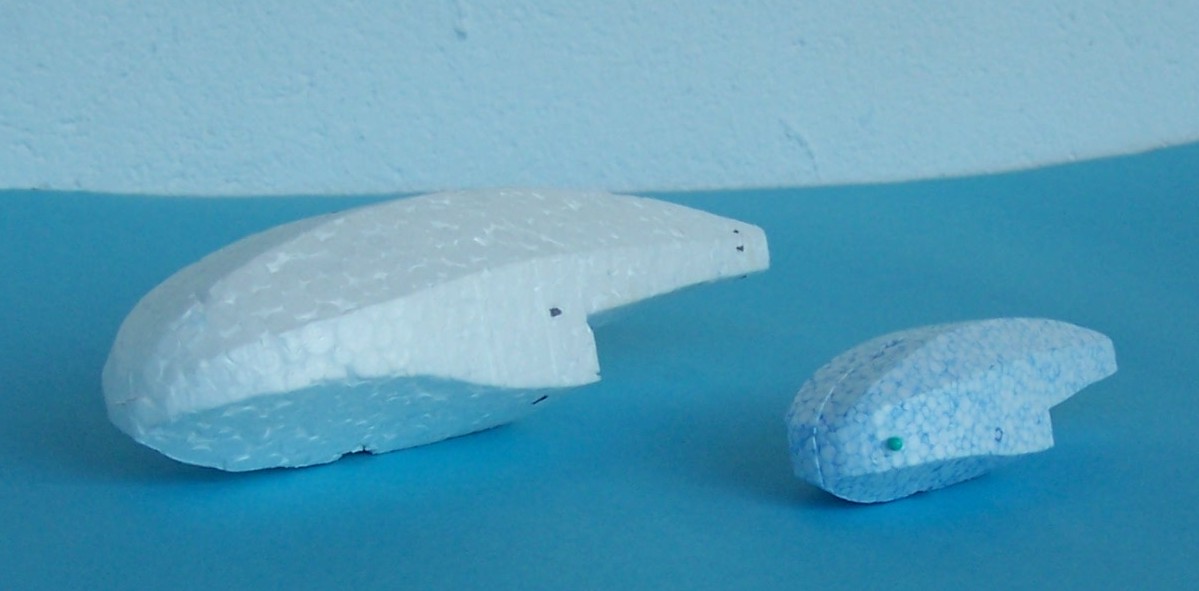

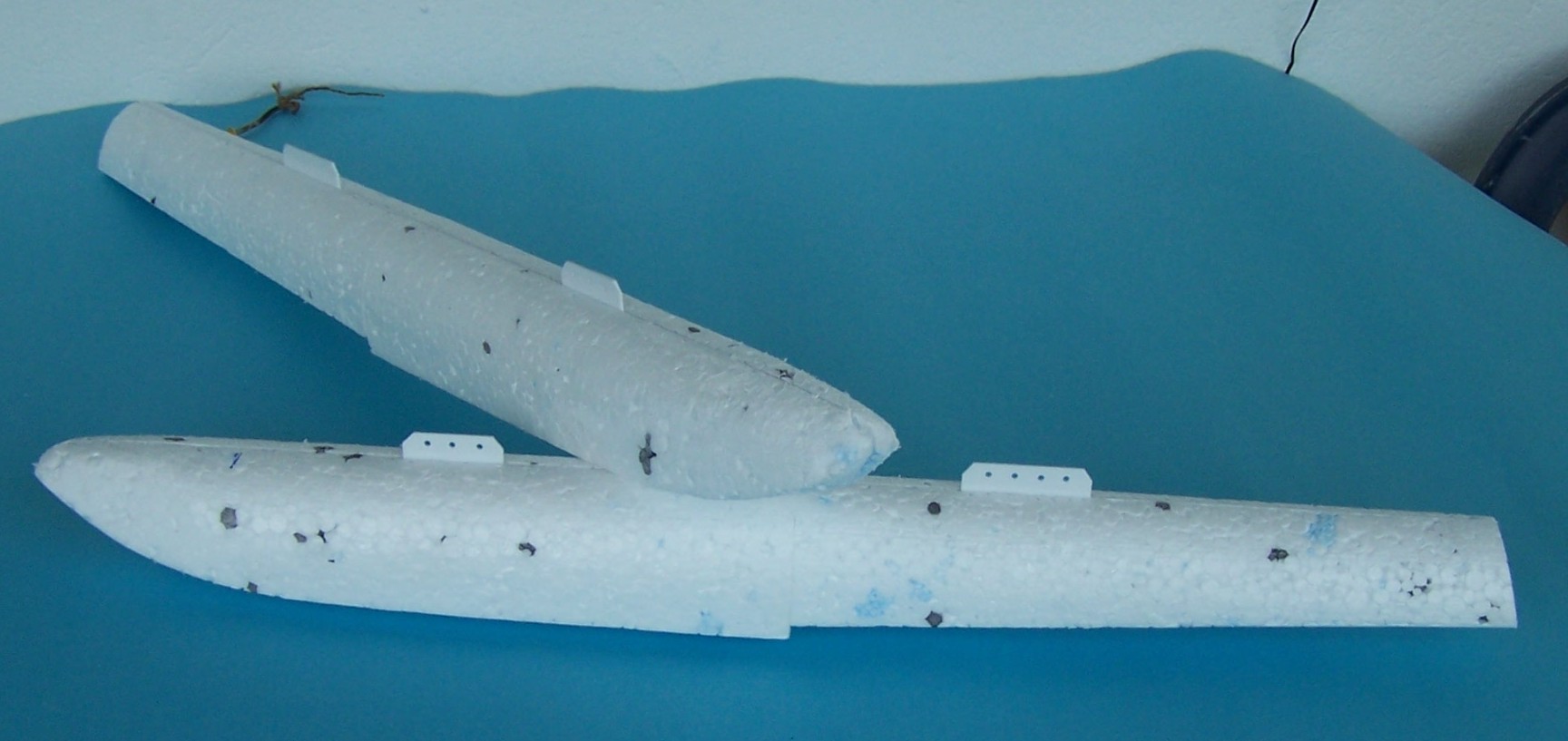

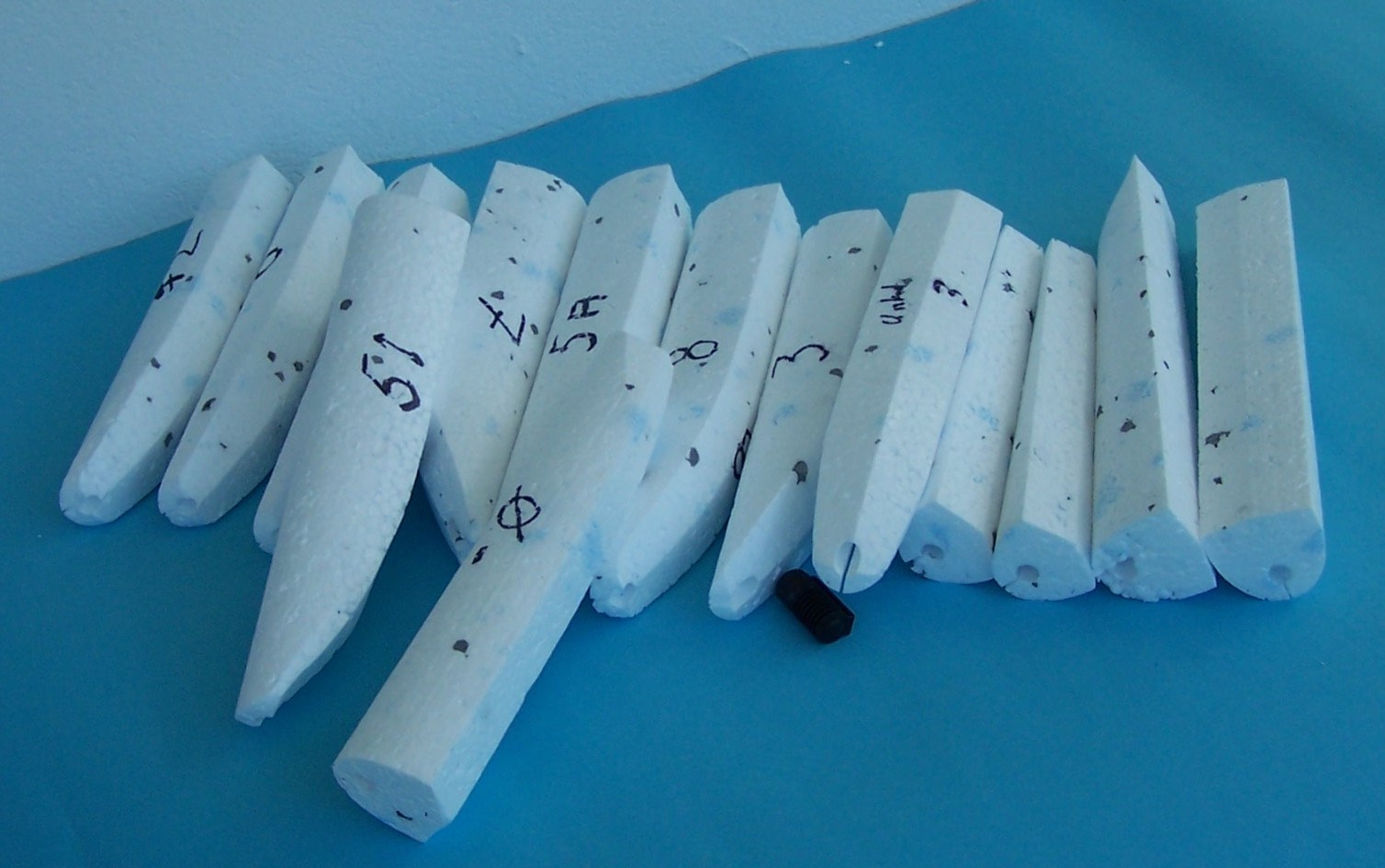

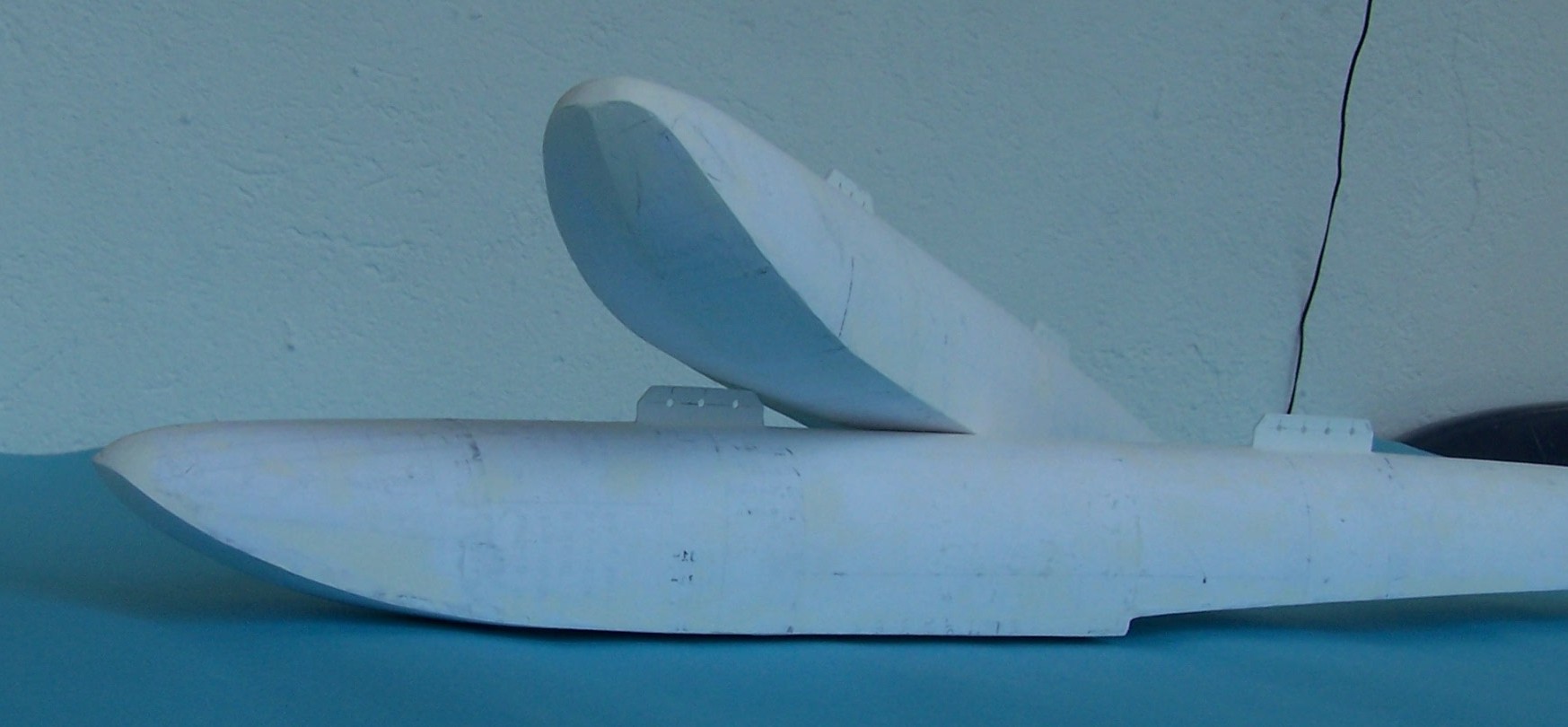

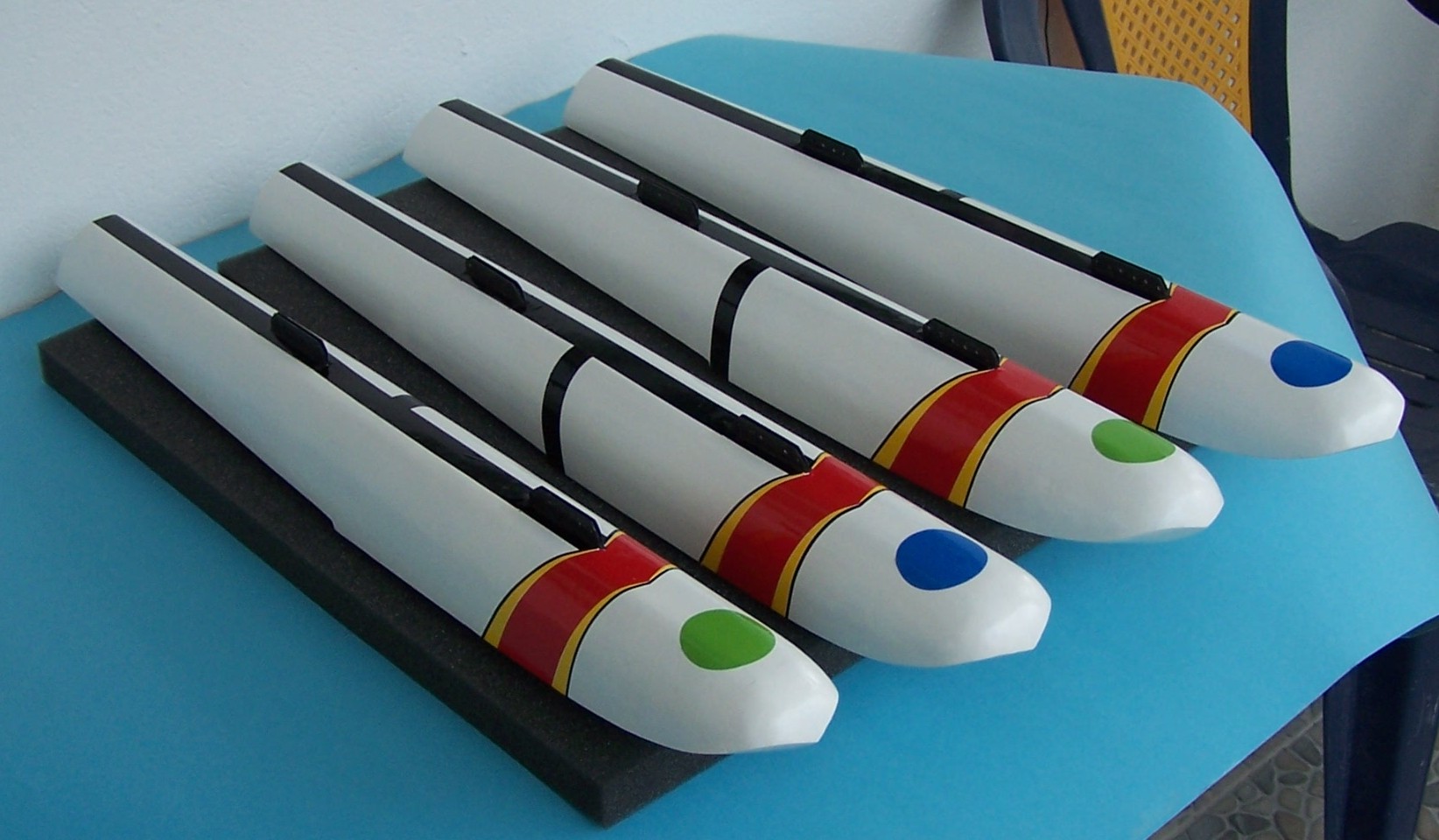

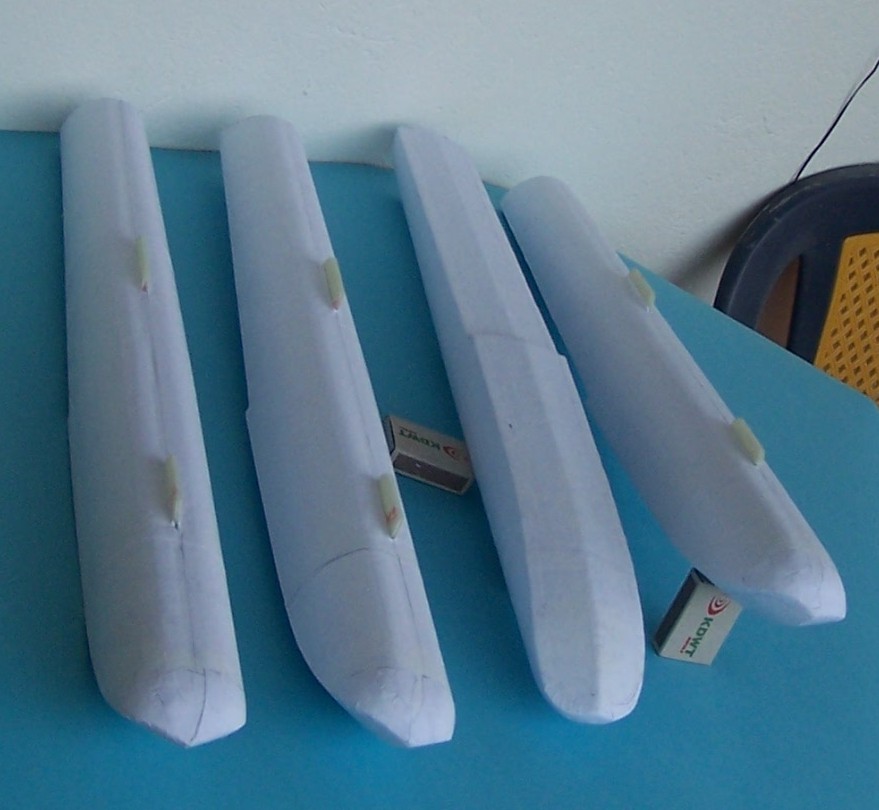

Podczas tego eksperymentu w sumie zrobiłem parę pływaków ;
Załącznik:
10.jpg [ 187.23 KiB | Przeglądane 8676 razy ]

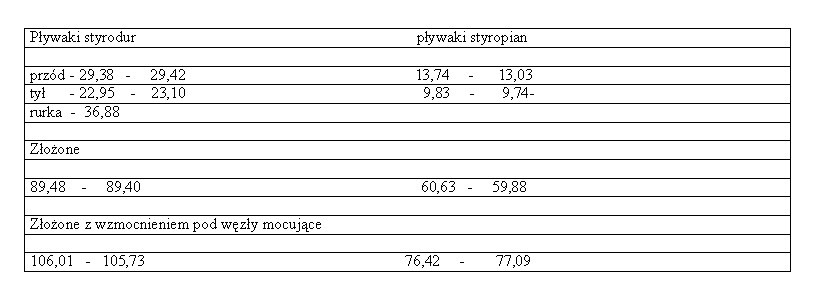

Wszystkie zastały zrobione z bardzo miękkiego styropianu , który ma cały szereg zalet . I tak z modelarskiego punktu widzenia nie nadaje się do niczego , obrabia się na wycinarce bardzo szybko ale najważniejsze mam go w nie ograniczonych ilościach od zaprzyjaźnionego majstra z budowy i to bezpłatnie . Ale tylko w paskach 150 X 1100 mm . jako odpady budowlane . Tak że mogę sobie pozwolić na drobne eksperymenty .

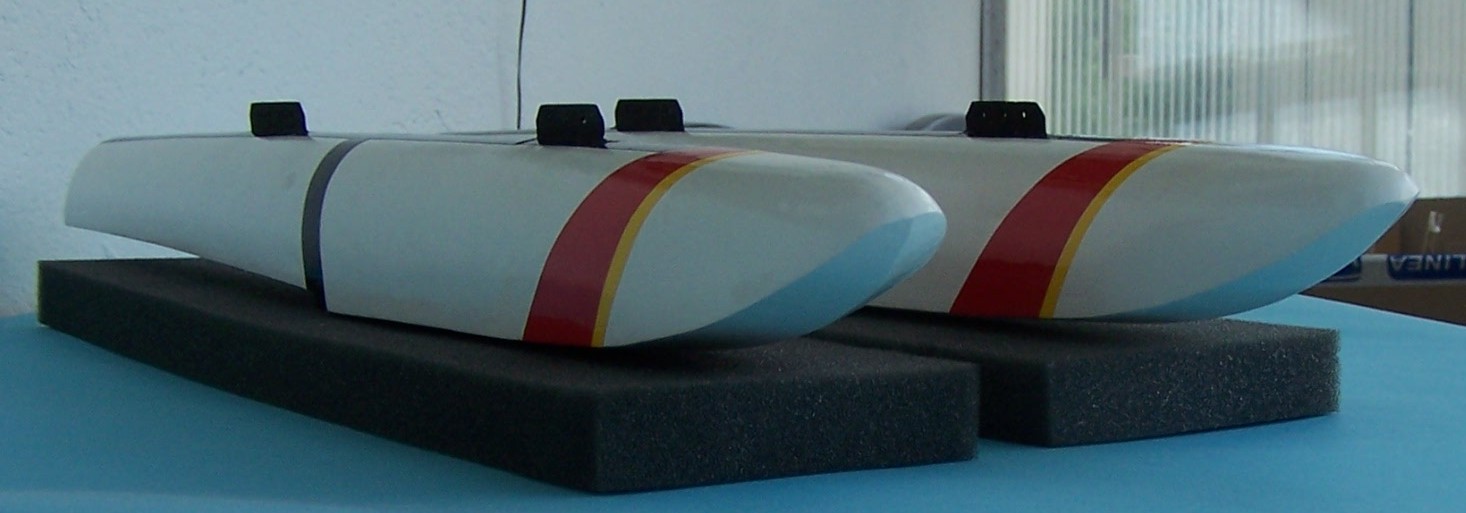

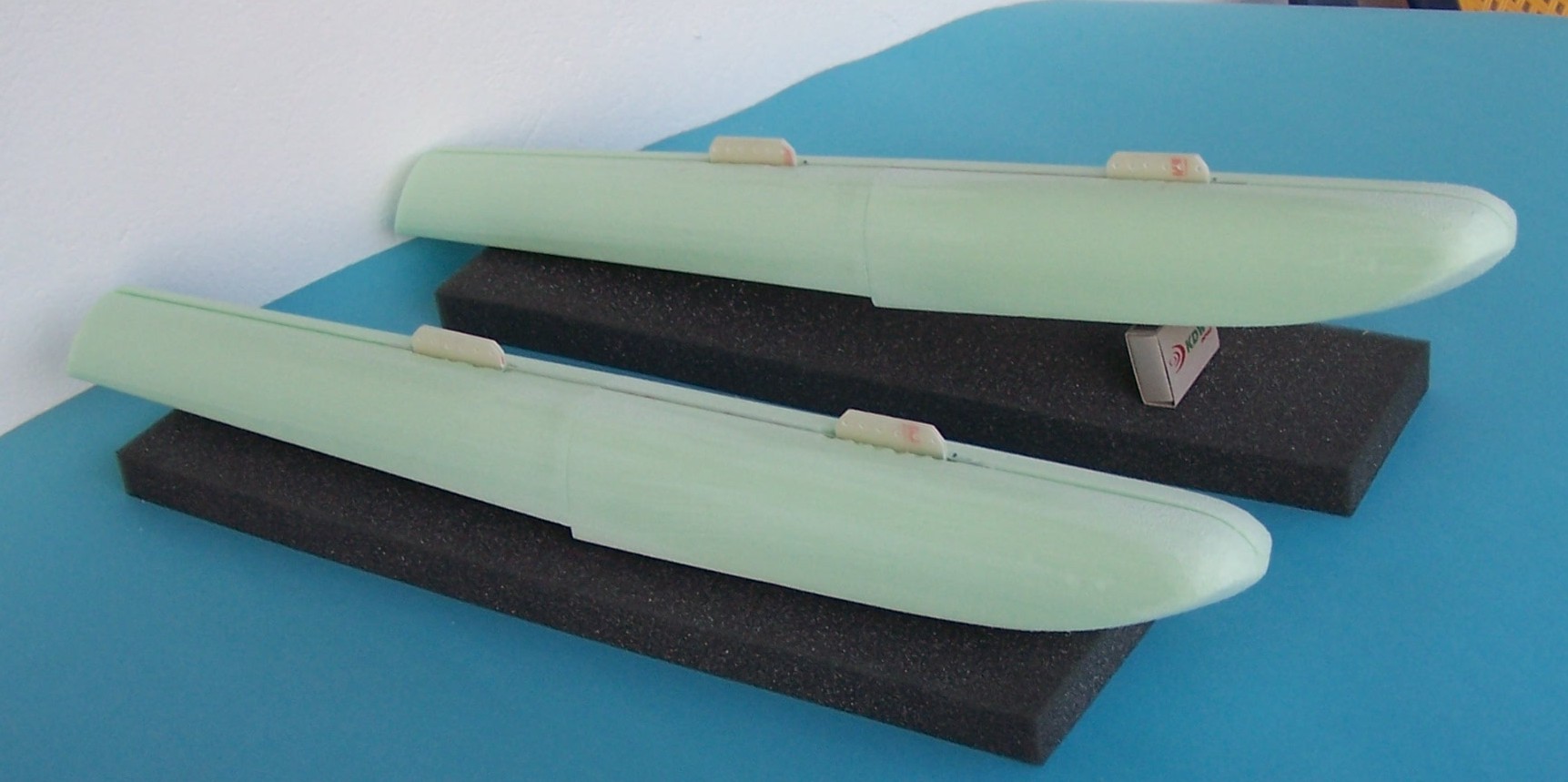

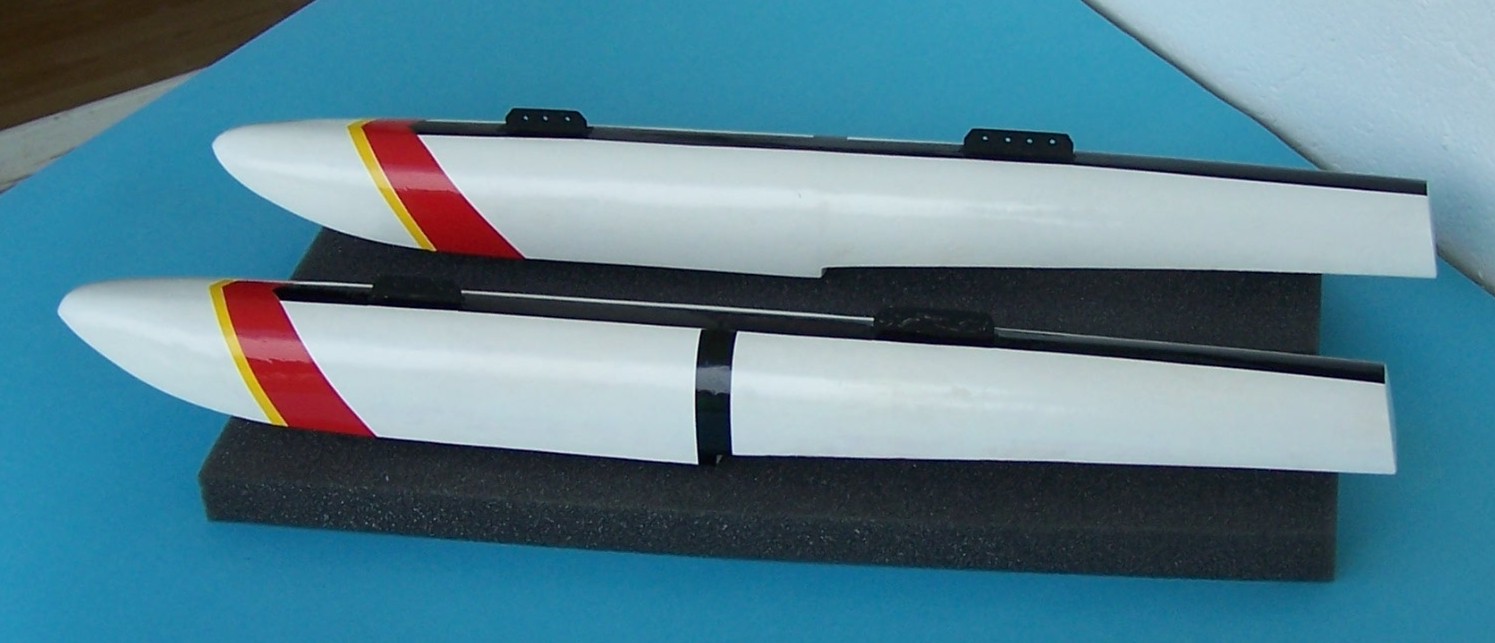

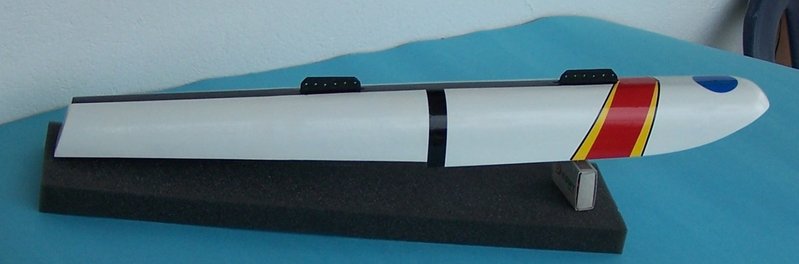

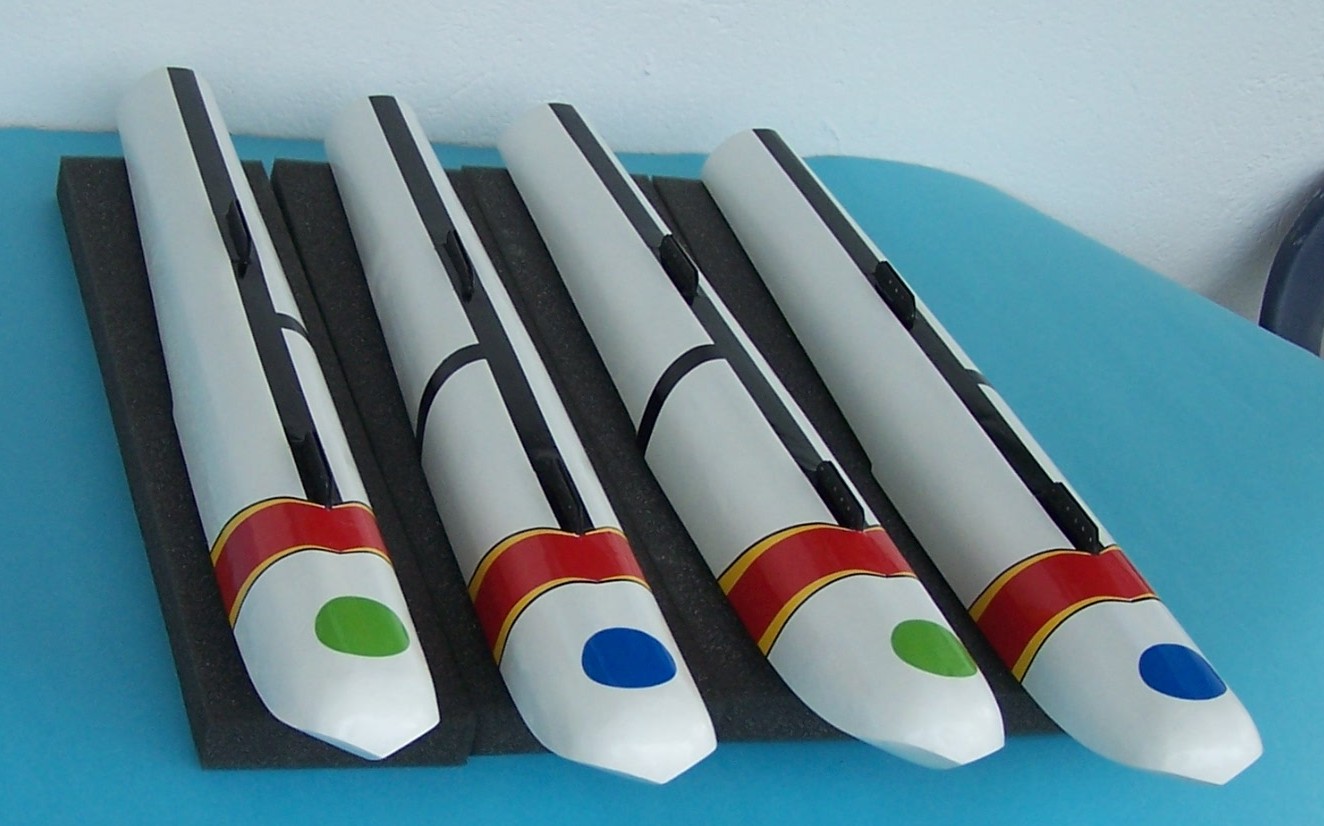

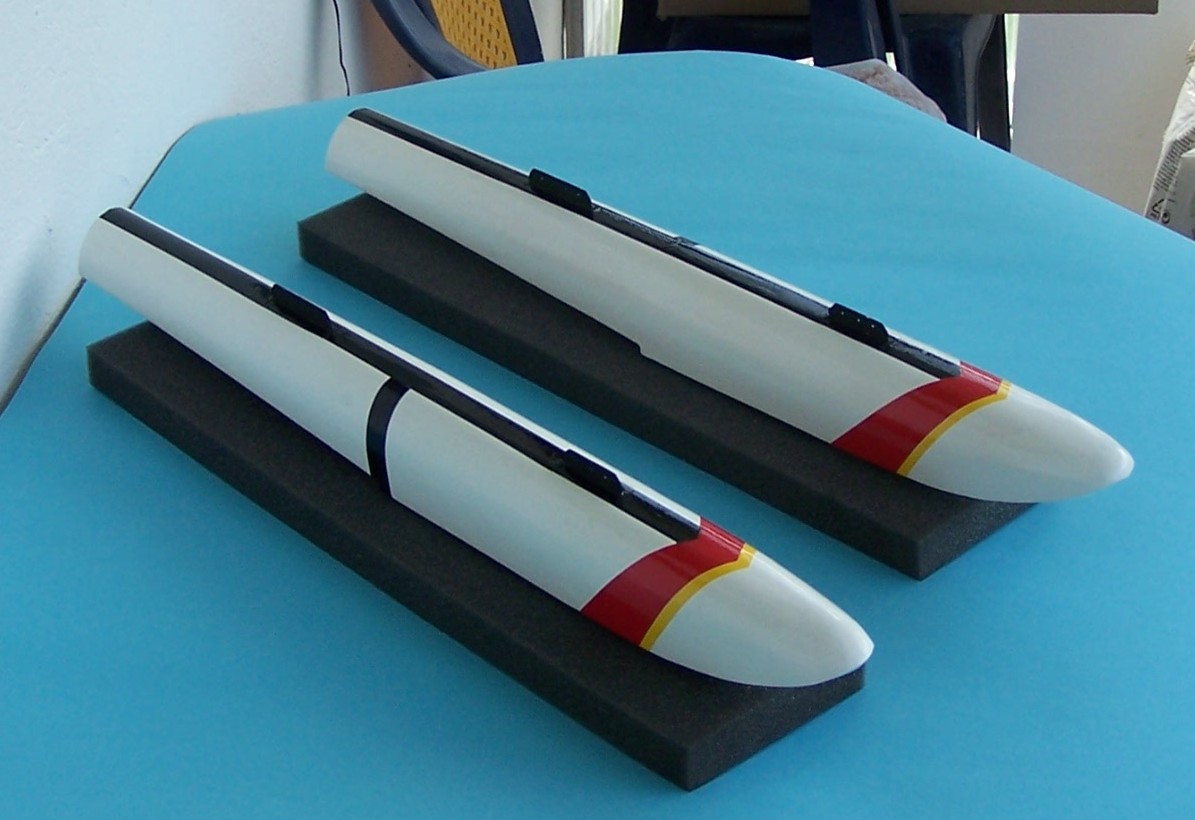

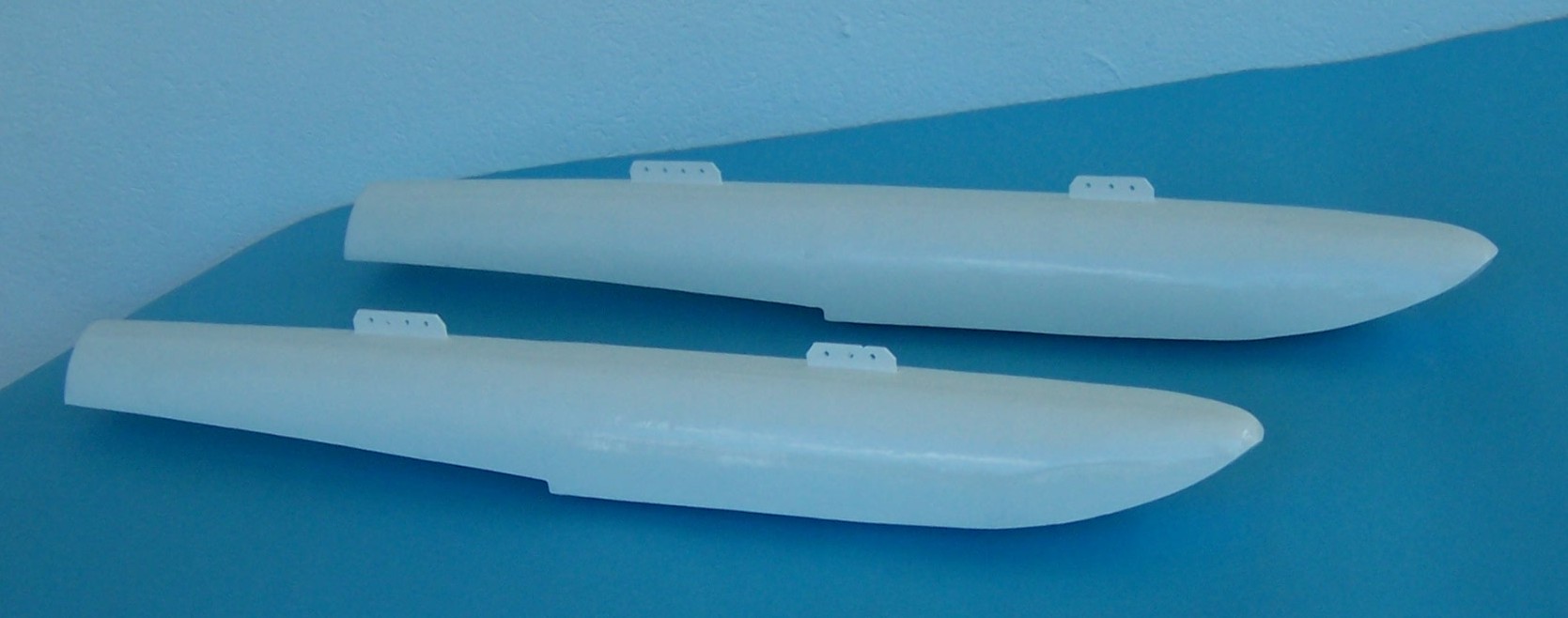

Teraz chce wykonać jeden komplet z dnem nr . 8 powiększony do wyporności 2000 gram . Mam nadzieje że będzie pasował do mojego samolotu .
Proszę o opinie . Nie wiem czy dobrze dobrałem wielkość pływaków .
Pozdrowienia Joker
